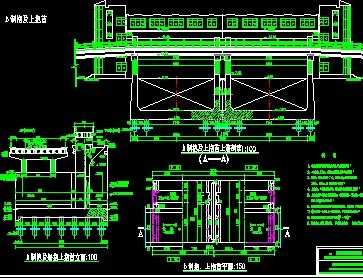

介绍： 工程由单孔16米节制闸和16×135米船闸各一座组成。枢纽集中布置在主河道内，为减少东侧征地，并使航道尽可能顺直，其中心线与河道中心线基本重合，与测量基桩线相距57.5米。船闸上闸首与节制闸在同一横轴线上，节制闸布置在河道左岸，船闸布置在右岸，两闸中心线相距19.15米。节制闸及上闸首上设公路桥一座，桥面净宽9.0米。 节制闸采用钢筋砼坞式结构，升卧式平面钢闸门，QPQ2×250KN卷扬启闭机。节制闸上下游翼墙采用钢筋砼扶壁式结构。鉴于地基承载力不够，节制闸及翼墙采用钢筋砼钻孔灌注桩基础。节制闸下游采用浆砌块石护坡和浆砌石直立小挡墙与原河道顺接。
