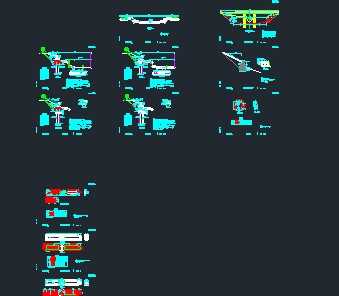

介绍： 说明： 1.图中高程以黄海零点为基准，以米计；钢筋直径以毫米计；其余尺寸以厘米计。2.底板C20杦，钢筋保护层5厘米，板桩、方桩伸入底板15厘米。 3.浆砌块石挡墙杦采用M10砂浆坐浆，C15杦灌砌，砌石必须坐浆饱满，灌砌密实；基础浇筑必须预埋梅花形石笋。 4.每5米设置一道∅5塑料管排水孔，塑料管背后端包二层400g土工布。 5.回填土采用不含有机质新鲜粉质粘土回填，人工回填,分层夯实,层厚不得大于20厘米,干容重大于1.55t/m3。 6.反滤层沿墙身纵向布置，采用挖槽法施工，待墙后填土至滤层顶后，按设计尺寸挖槽，铺设土工布及碎石，土工布搭接长度不小于15厘米。 7.护岸每10米设一道沉降缝，与其他构筑物连接处均要设沉降缝，材料为木屑板，厚1.0cm，木屑板外刷二度沥青马蹄脂,缝背后设1米宽400g土工布一层。 8.本图加深断面适用于基底高程-0.5米处，土质较差地段（如老河道超深处等），夹石杦（≤30％）抛填深度由监理会同设计人员确定。 9.图中加深断面，具体视加深段开挖后土质情况而定。
