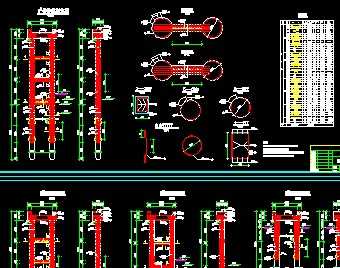

介绍： 说明： 1.本图渡槽桩基础的比较方案，基础采用整体现浇井柱桩结构。2.方案中槽身沿用原预制U型薄壳槽身设计。3、本图尺寸单位以毫米计，高程以米计；4.井柱桩基础采用250#砼现浇。 5.钢筋采用II级钢筋，主筋的净保护层厚度30mm. 6.井柱桩顶高程见平面图。 7.为抗震要求井柱之间均设置联系梁，井柱桩顶抗震挡块为施工方便需二次浇筑。 8.加强箍筋10号在钢筋骨架上每隔2米焊接一根，定位钢筋11号在钢筋骨架上每隔两米沿等距离焊接4根。 9.3号箍筋分为三种，见钢筋表。分别布置在整个井柱，柱顶到柱顶以下2米，基础高程以上1.5米到基础高程以下4.5米处。
