大坝堤防

某水库蓄水陂设计施工图

某水库蓄水陂设计施工图1、本图高程为珠基。2、本图尺寸单位除高程为米外，其余均为毫米。3、本图砼为C20，浆石为M7.5，批挡为M10厚30mm。供各位参考
某水库涵洞设计图

1,防洪墙基础设计为岩石基础,承载力大于400kp,施工时需清除表面风化层基础嵌入地基深度250以上.2,防洪墙基础开挖高程为暂定高程,若与设计不一致时可作适当调整。

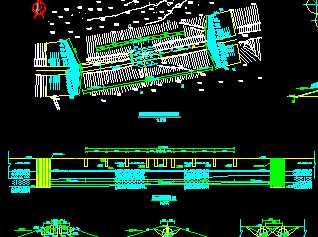

某水库溢洪道布置图

1、本图尺寸高程以米计，里程以千米加米计，其余尺寸以厘米计。2、上边坡开挖较高段采取分台开挖，上台开挖1:0.5，下台1:0.75，其余段1:0.75，下边坡开挖1:0.5。
某水库均质土坝布置图

某水库均质土坝布置图，图中尺寸单位除注明者外，高程、桩号以米计,其余尺寸以厘米计.其余说明详见第一张。供各位参考
某混凝土坝设计施工图

1.尺寸单位为cm。2.本图以Ⅲ级渠道，1/800比降绘制。3.预制、现浇混凝土衬砌均可，预制块件尺寸大小视具体渠道而定，一般块件质量以25kg左右为宜。
某游园绿化施工图

某游园绿化施工图，说明:1.图中方格为5m*5m，2.花坛路侧石砌筑,规格600mm*200mm*100mm，供各位参考

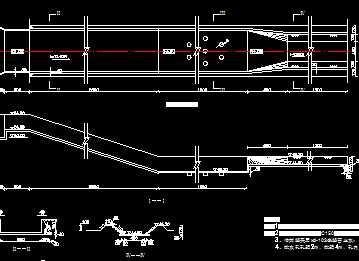

某水库溢洪道加固设计图

1、本图尺寸以厘米计，高程以米计；2、消力池底板采用C150砼，挡土墙为M7.5浆砌石；3、伸缩缝采用xd-103嵌缝膏止水；4、排水孔孔距2m，排距4m，孔内设置反滤；
某水库溢洪道结构布置图

某水库溢洪道结构布置图，内容详细，供各位参考
某水库防洪墙设计施工图

某水库防洪墙设计施工图，包括排水涵横剖面图，箱涵A-A横剖面配筋图，启闭机工作台剖面图，启闭机工作台平面图等，供各位参考

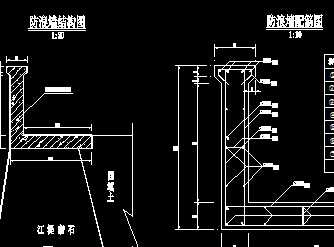

某水库防浪墙结构图

图中尺寸钢筋直径以毫米计，其它尺寸均以厘米计；钢筋采用Ⅰ级钢,主筋保护层为3cm；防浪墙每10～20m设伸缩缝，缝宽2.5cm;图中钢筋用量为20m防浪墙的工程量。

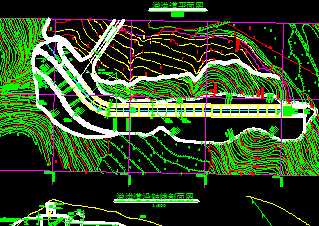

某水库除险加固总平面布置图

某水库除险加固总平面布置图，内容详细，供各位参考
某均质土坝二次开挖设计图

本图为左副坝坝基由于非设计原因导致的超挖后的二次开挖修改图,共两张,本图为第二张。图号为NNS-H-2-4X1.图中尺寸单位除注明者外，高程、桩号以米计,其余尺寸以厘米计.
某堤坝工程设计施工图

1.图注标高以米计，尺寸以厘米计。2.天龙板皆为四排,上部空缺做25厚现浇混凝土。3.六排或八排扭工体位于0+000到0+300及3+100到6+640,其余为三排
某大坝分洪口门爆破初步设计图

2、方洲、斜塘分蓄洪区分洪口门位置定在赣西大堤堤身桩号29+136～29+264,口门宽128m,门顶高程22.60m,底高程15.30m,分洪水位20.786m；
某大坝防浪墙加固工程施工图

1、本图高程（珠基）、平距以米计，除注明外其余尺寸以毫米计。2、在原砌石墙体外包砼幕墙前应先将原墙面冲洗干净，然后用M7.5水泥砂浆勾平缝，并将原砼压顶凿毛处理；
某防洪堤路灯设计图

说明：1、本图中土石方开挖量、混凝土开凿量、土石方回填量、混凝土量单位均为立方米。灯杆间距为米，其余为厘米。
某防洪堤局部断面图

1、图中尺寸高程以米，其余均为cm。2、土方开挖边坡为1：0.5，回填根据实际地形进行填筑.3、砼标号为C15，砌石标号为M7.5，防洪安全超高为0.6m，防洪标准：二十年一遇。
某土坝填筑施工方法示意图

某土坝填筑施工方法示意图、土坝施工方法本图仅为示意。2、碾压分层厚度、碾压遍数、最优含水率等技术参数由现场实验确定。供各位参考

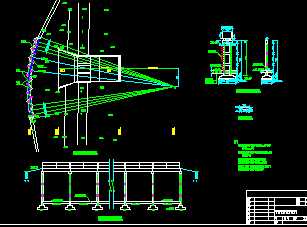

某水库溢洪道进口拦鱼栅结构图

本图高程系黄海高程，除高程及桩号以m计外，其余尺寸均以mm计。拦鱼栅成折线型布置，有19跨，每跨间距为5m，共需20个排架。排架基础埋深可根据开挖后地基作适当调整。
某泄洪洞放水塔施工图

3:液压泵站和控制柜安装后，应将泵站和控制柜座与基础埋件点焊。4：液压启闭机的泵站和操作控制系统布置在425高程。
