大坝堤防

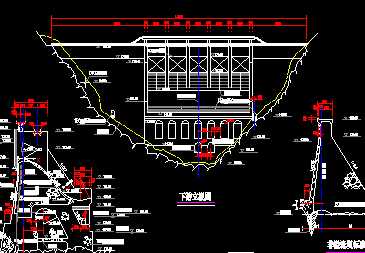

某均质土坝二次开挖设计图

本图为左副坝坝基由于非设计原因导致的超挖后的二次开挖修改图,共两张,本图为第二张。图号为NNS-H-2-4X1.图中尺寸单位除注明者外，高程、桩号以米计,其余尺寸以厘米计.
某堤坝工程设计施工图

1.图注标高以米计，尺寸以厘米计。2.天龙板皆为四排,上部空缺做25厚现浇混凝土。3.六排或八排扭工体位于0+000到0+300及3+100到6+640,其余为三排
某大坝分洪口门爆破初步设计图

2、方洲、斜塘分蓄洪区分洪口门位置定在赣西大堤堤身桩号29+136～29+264,口门宽128m,门顶高程22.60m,底高程15.30m,分洪水位20.786m；
某大坝防浪墙加固工程施工图

1、本图高程（珠基）、平距以米计，除注明外其余尺寸以毫米计。2、在原砌石墙体外包砼幕墙前应先将原墙面冲洗干净，然后用M7.5水泥砂浆勾平缝，并将原砼压顶凿毛处理；
某防洪堤路灯设计图

说明：1、本图中土石方开挖量、混凝土开凿量、土石方回填量、混凝土量单位均为立方米。灯杆间距为米，其余为厘米。

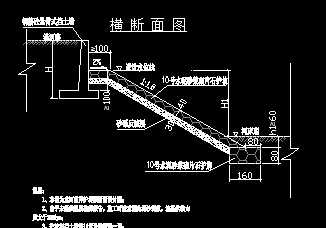

某防洪堤局部断面图

1、图中尺寸高程以米，其余均为cm。2、土方开挖边坡为1：0.5，回填根据实际地形进行填筑.3、砼标号为C15，砌石标号为M7.5，防洪安全超高为0.6m，防洪标准：二十年一遇。
某土坝填筑施工方法示意图

某土坝填筑施工方法示意图、土坝施工方法本图仅为示意。2、碾压分层厚度、碾压遍数、最优含水率等技术参数由现场实验确定。供各位参考
某水库溢洪道进口拦鱼栅结构图

本图高程系黄海高程，除高程及桩号以m计外，其余尺寸均以mm计。拦鱼栅成折线型布置，有19跨，每跨间距为5m，共需20个排架。排架基础埋深可根据开挖后地基作适当调整。
某泄洪洞放水塔施工图

3:液压泵站和控制柜安装后，应将泵站和控制柜座与基础埋件点焊。4：液压启闭机的泵站和操作控制系统布置在425高程。

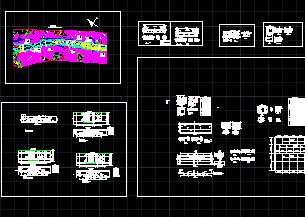

某小流域治理堤防布置图

某小流域治理堤防布置图，说明:1.本图高程采用黄海高程，单位以米计；2.图中的坐标为假设坐标。供各位参考
某防洪堤技施设计图

1本图根据1:500地形图绘制。2本图高程系统为假设高程，黄海高程=假设高程+1.3m。3本图尺寸单位：高程、桩号以m计，其它以cm计。4堤顶及内、外坡脚结构见详图。
某排涝站河堤部分施工图

1、本图桩号、高程、水位等单位为m，尺寸单位为m。2、本图标注高程为珠基高程。3、河堤砌筑采用坐浆法分层错缝砌筑，堤身每20m设一道伸缩缝，用沥青木板填缝。
某碾压式均质土坝施工图

2、坝体填筑采用粘土，碾压后干密度应达到1.68k/cm3以上，填土含水率控制在15%-19%。施工前应做好坝料的复查。
某橡胶坝工程施工图

说明：1.尺寸单位为毫米。2.橡胶止水型号为300×8。3.板内纵向止水预埋于板厚中央，坝底板与铺盖、消力池间止水深度为300。4.止水间搭接长度不小于300。
某橡胶坝初步设计图

2、橡胶坝采用充水式定型规格，坝高4m，内压比为1.25,坝袋型号为JBD400-14-2；3、锚固结构形式为螺栓压板锚固，坝袋安装完成后要用砂浆封填锚固槽。

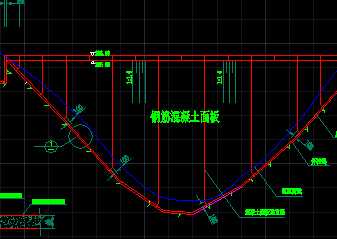

某砼面板堆石坝止水图

某砼面板堆石坝止水图，内容详细，供各位参考
某水库溢洪道设计图

某水库溢洪道设计图1.图中坐标、高程、桩号以米计,其余为厘米；2.图中地质符号详见相关地质图；供各位参考
某水库溢洪道扩建加固图

泄槽、挑流坎在原有底板上衬砌200mm厚的钢筋砼。渐变段侧墙拆除重建，其材料为C15砼。泄槽及挑流坎的侧墙均加高300mm。
某水库碾压砼拱坝结构图

顶部应伸入387.000m高程以上250mm，横缝下游面橡胶止浆片(与诱导缝同)底部亦应埋入止水槽内（止水槽底面和顶面都为正方形），顶部亦伸入387.000m高程以上250mm；
某水库除溢洪道险加固图

某水库除溢洪道险加固图，说明:本图采用独立坐标系、吴淞高程系，图中桩号、高程单位均为m，尺寸单位为mm。供各位参考
