三级水电站工程水利设计图纸

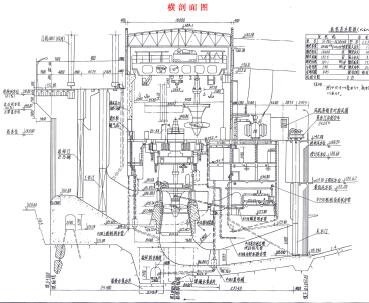

介绍：三级水电站工程水利设计图纸包括横剖面图、发电机层平面图等，供大家参考！大坝位于x水中上游，两电站之间无较大支流汇入，流域洪水主要是靠水库调节控制。水库正常蓄水位148m高程，总库容1054万立方米，兴利库容540万立方米，反调节库容510万立方米，经调节后下泄最小流量30 立方米/秒。水电站规模属三级工程，拦河坝为闸坝式，坝顶高程152m，坝顶全长180m，最大坝高34m。左岸三孔溢洪道(宽×高=12×12.5 m)，右岸为发电厂房，两岸接头为混凝土重力坝。大坝按百年一遇洪水设计，千年一遇洪水校核，经上游东江水库调节后，相应的下泄流量分别为3500立方米/秒和5000立方米/秒。
