某水电站导流洞工程施工图纸

  • 资料大小:10.7 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2019-08-29 11:26
  • 发布作者:老司机带你飙车
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
某水电站导流洞工程施工图纸

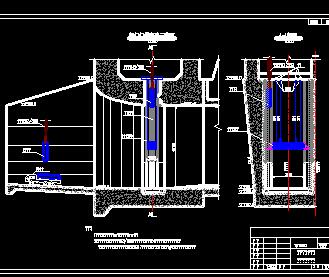

介绍: 某水电站导流洞工程施工图纸包括施工总平面布置、导流洞进、出口及尾水出口工程施工、金属结构制作及安装工程施工、钻孔与灌浆工程施工图、 施工支洞堵头封堵回填灌浆埋管示意图等,供大家参考! 本工程施工导流采用全年围堰挡水,隧洞过流方式,布置1条初期导流洞即1#导流洞,布置在河左岸,平面上呈双弯道,洞身断面为城门洞型,断面净尺寸为15×19m(宽×高)。进口基底高程2257.00m,出口高程2247.00m,纵坡约为9.2‰。进水塔顶高程2308.00m,塔高51m。1#导流洞进口高程2261.0m,进口引渠长20.0m,引渠底板扩散角7°。进口闸室段长25m,闸室分为2孔,单孔尺寸为7.5×19.0m(宽×高)。导流洞洞身总长1522.614m,纵坡i=9.2‰。桩号0+743.243~0+803.243m设置导流洞堵头段。导流洞出口高程2247.0m,出口引渠长30.0m。
点击进入下载 (需要 0 积分)
