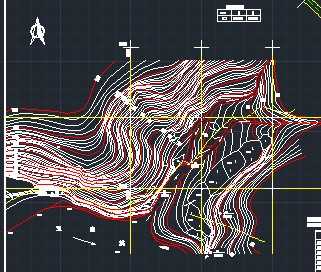

水利工程引水部分设计图

介绍： 1)高程、桩号以米计,尺寸单位为毫米；2)在桩号0+045和桩号2+180处设二个集石坑。3）隧洞开挖应采用光面爆破，不许欠挖，超挖值不得大于20cm，其中叉洞应放小炮施工。 4）洞口削坡应自上而下进行，严禁上下垂直作业。同时应做好危石清理，坡面加固，马道开挖及排水等工作。 5）进洞前，须对洞脸岩体进行鉴定，确认稳定或采取措施后，方可开挖洞口。 6）进口支洞开挖见图“引-03”，出口叉洞及支洞开挖见图“引-04”，调压井和引水洞开挖见图“引-05”。 7)未详之处应严格执行《水工建筑物岩石基础开挖工程施工技术规范》(SL47-94)《小型水电站施工技术规范》（SL172-96）等规范规程进行施工。
