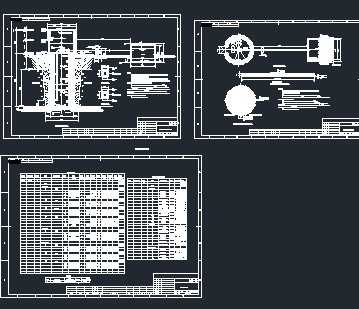

介绍： 说明： 1、图中尺寸除高程以米计外，其余均以毫米为单位。 2、图中高程为假定高程。 3、机井主要为井壁进水，其底部开挖至不透水土层。 4、机井处含水土层深度为8m左右，机井底部采用C20砼浇筑钢筋砼底盘，刃脚配筋见图。 5、机井为大开口施工的筒井型式。其井径为3m。 6、筒井井壁采用标准红砖砌筑（M5水泥砂浆）。底部壁厚为490mm、上部壁厚370mm。井壁外侧回填中粗砂、砂卵石的反滤料，其上设1.5m深的粘土防渗层。井底砌筑500mm厚的干砌石，防止井底涌砂。井壁利用砖缝进水，即沿井壁每层砌体适当干砌。 7、泵房为分基型泵房。
