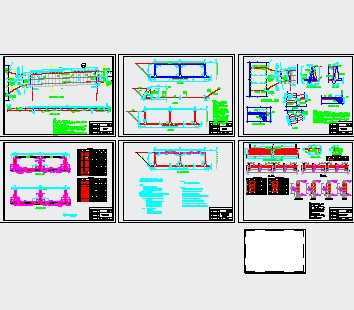

预应力顶板箱涵施工图

介绍：说明： 1、高程、桩号以m计，尺寸以mm计； 2、H、J、K、L轴线位置见“XX花园建筑图”，J、L之间为本次整治的布吉河道； 3、纵横剖面详见JS-02； 4、本设计的设计依据为“深水管字（1998）”2号文；但由于本次施工图与上次施工图有局部变化，需重新上报，经市水务局批准后方可施工； 5、箱涵底板采用C30钢筋混凝土，侧墙、顶板采用C40钢筋混凝土,浆砌石采用MU15块石，M10水泥砂浆; 6、分缝宽20mm，采用20mm厚的沥青杉板填缝; 7、本设计箱涵与已建箱涵相接处设有透气排泥段，透气排泥口四周采用钢丝网做安全维护。
