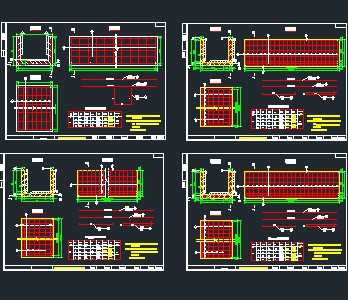

钢筋混凝土圆管涵通用图

介绍： 1、涵顶填土对涵洞的竖向压力按土柱重力计算，车辆荷载以车轮着地面积的边缘向下按30o角度分布。 2、管节内力按钢性管节受弯构件计算，不考虑法向力和剪力的影响，且按不同填土高度的受力情况配筋。 3、管节必须在混凝土达到设计强度的70％以后，才能脱模、堆放和运输。脱模时应在管壁上注明适用的填土高度。 4、管节长度分为2米和0.5米两种，可根据需要组合成以0.5m为基数的各种涵洞长度。 5、管节基础及垫层选用： a、浆砌片石基础厚度T及垫层厚度t值，应根据地基土壤类别、状态、地基允许承载力及受荷载后变形大小，涵位是否经常浸水以及洞顶填土高度、垫层材料种类等具体情况综合分析后选用。
