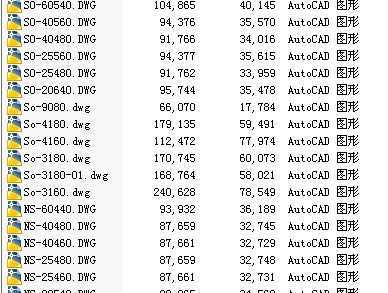

介绍： 此文件为足球场喷灌标准设计图纸，内容详细，包括PDF文件及DWG文件，供各位参考 1、输送到运动场的水源必须具有足够的压力和流量，以满足喷灌系统的最佳喷洒效果，要求如下： 压力要求 系统工作压力：5.1kg/cm2/ 喷头工作压力：4.1kg/cm2/ 流量要求 最大流量：17.94m3//h 最小流量：14.26m3//h 现有可利用水源的流量和压力若与以上要求不同，则需要改变设计。 2、输水管线、水量表、防止回流装置、压力控制装置、止回阀、水锤保护装置等设备水源情况在图中未标出来。 喷头布置 1、喷头布置和间距是以运动场的尺寸为基础。每一排喷头等间距平分运动场，每一个喷头等间距平分支管。在此设计方案时，喷头间距如下： 喷头间距=18.3m； 行间距=17.1m 2、喷头间距和支管间距随着运动场的长度不同而改变。所有的喷头型号和喷嘴号是根据喷头的性能、喷头间距和喷洒角度进行选择，也根据运动场的尺寸来选择。
