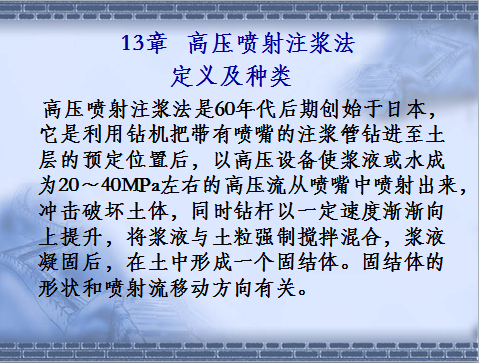

高压喷射注浆法定义及种类课件

介绍：单管法(CCP)：利用钻机等设备将安装在注浆管底部侧面的特殊喷嘴置入土层预定深度后，用高压泥浆泵等装置，以20MPa左右的压力，把浆液从喷嘴喷射出去冲击破坏土体，同时借助注浆管的旋转和提升运动，使浆液与土体混合，形成水泥土固体，其直径一般为0.3 ~ 0.8m，如图所示。二重管法(JSG)：使用双通道的二重注浆管，同时喷出高压浆液和空气两种介质的射流冲击破坏土体。即以高压泥浆泵等发生装置喷射出20MPa左右的浆液，从内喷嘴中高速冲出，并用0.7MPa左右的压力把压缩空气从外喷嘴喷出。在高压浆液流和外环绕气流的共同作用下，破坏土体的能量显著增大，形成固结体的直径显然大于单管法。一般为1.0 ~2.0m。
