挡土墙,基础知识

定义:挡土墙是支撑天然斜坡或人工边坡保持土体稳定而修筑的墙式构造物。它广泛用于路堤或路堑边坡、隧道洞口,桥梁两端及河流岸边等。挡土墙的分类很多。一般多用片(块)石砌筑,其坊土数量较大,但形式简单,施工方便,可就地取材,因而被广泛采用。
适用范围:
(1)陡坡路段或岩石风化的路堑边坡路段;
(2)需要降低路基边坡高度以减少大量填方、挖方的路段;
(3)增加不良地质路段边坡稳定,以防止产生滑坍;
(4)防止沿河路段水流冲刷;
(5)桥梁或隧道与路基的连接地段;
(6)节约道路用地、减少拆迁或少占农田;
(7)保护重要建筑、生态环境或其他需要特殊保护的地段。


按修筑挡土墙材料分类:石砌挡土墙、砖砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙和加筋土挡土墙等类型;
按挡土墙分布位置分类:

路堑墙示意图
路堑墙示意图
路堑墙
路堑墙
路堤墙示意图
路堤墙示意图
路堤墙
路堤墙
路肩墙示意图
路肩墙示意图
路肩墙
路肩墙

按挡土墙的结构形式分类:




重力式挡土墙示意图
重力式挡土墙示意图
重力式挡土墙
重力式挡土墙
锚杆式挡土墙示意图
锚杆式挡土墙示意图
锚杆式挡土墙
锚杆式挡土墙
锚定式挡土墙示意图
锚定式挡土墙示意图
锚定式挡土墙
锚定式挡土墙

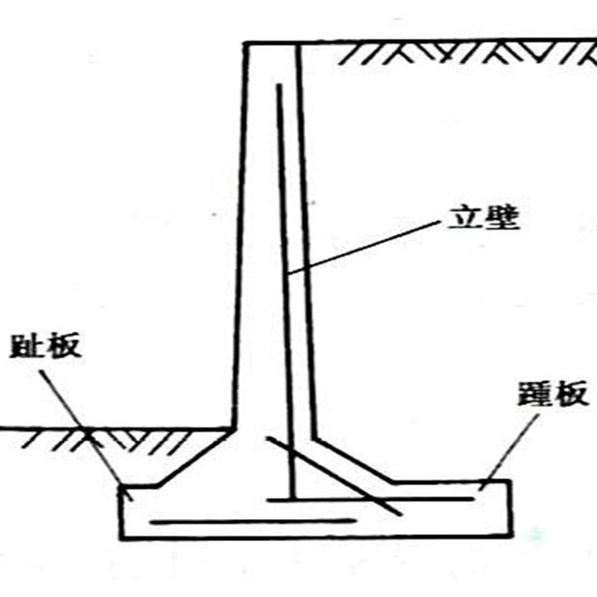

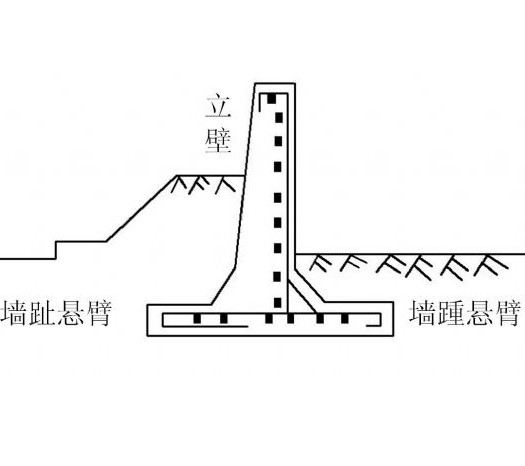

悬臂式挡土墙示意图
悬臂式挡土墙示意图
悬臂式挡土墙
悬臂式挡土墙

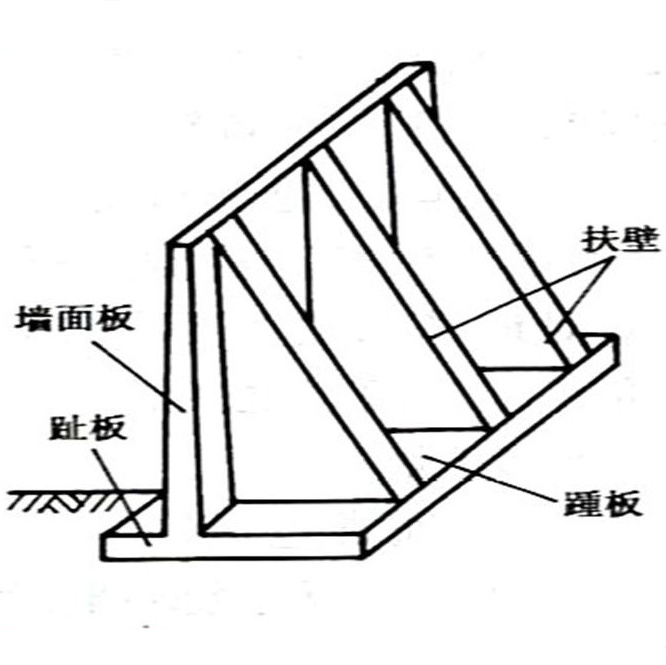

扶壁式挡土墙示意图
扶壁式挡土墙示意图
扶壁式挡土墙
扶壁式挡土墙
加筋式挡土墙示意图
加筋式挡土墙示意图
加筋式挡土墙
加筋式挡土墙
