一、：桩基按受力特性和施工方法可分为两大体系，不同类型的桩基在受力原理、施工控制重点上差异显著。
（一）按受力情况分类：根据荷载传递路径，分为端承桩、摩擦桩及过渡类型，核心区别在于“荷载主要承担者”不同。
|
类型
|
受力原理
|
施工控制重点
|
工程应用场景
|
|
端承桩
|
穿过软弱土层，荷载主要由桩端坚硬土层/岩层阻力承受
|
1.严格控制嵌岩深度（需满足设计要求）
2.沉渣厚度要求极高（端承桩沉渣≤50mm）
|
桥梁工程、高层建筑等对承载力要求高的项目，多数需嵌岩
|
|
摩擦桩
|
完全位于软弱土层，荷载由桩端阻力+桩身侧面摩擦力共同承担
|
1.以控制桩端设计标高（桩长）为主
2.不计挤密作用（桥梁工程中常规要求）
|
软土地基、低层建筑等，桩端无坚硬土层的场景
|
|
过渡类型
|
桩端为硬土层，介于端承桩与摩擦桩之间，分“摩擦端承桩”（摩擦力为主、端承力为辅）和“端承摩擦桩”（端承力为主、摩擦力为辅）
|
结合桩端土层硬度，兼顾标高与沉渣控制
|
桩端存在较厚硬土层但未达岩层的场景
|
（二）按施工方法分类：根据桩体成型方式，分为预制桩和灌注桩，其中灌注桩因适应性强，在复杂地层中应用更广泛。
|
类别
|
细分类型
|
施工特点
|
适用地层
|
|
预制桩
|
打入桩、水冲沉桩、振动沉桩、静力压桩
|
工厂预制，现场沉入土层；需接桩/截桩，钢材消耗大，振动噪声明显
|
均质土层（如粘性土、砂土），无地下障碍物的场景
|
|
灌注桩
|
钻（冲）孔灌注桩、挖孔灌注桩、套管成孔灌注桩、爆扩成孔灌注桩
|
现场成孔→放钢筋笼→浇筑混凝土；无需接桩/截桩，节约钢材，振动噪声小，适应复杂地层
|
几乎所有地层（含岩溶、裂隙发育地层），尤其适合地下水位高、地层不均的场景
|
注：灌注桩按成孔条件进一步细分，核心差异在于“是否使用泥浆护壁”，具体包括干作业钻孔灌注桩（无地下水）和泥浆护壁成孔灌注桩（有/无地下水均可）。
二、灌注桩施工全过程：
灌注桩施工需经历“成孔→验孔清孔→钢筋笼安装→水下混凝土浇筑”四大核心工序，每个环节的质量直接决定桩基承载力和耐久性。

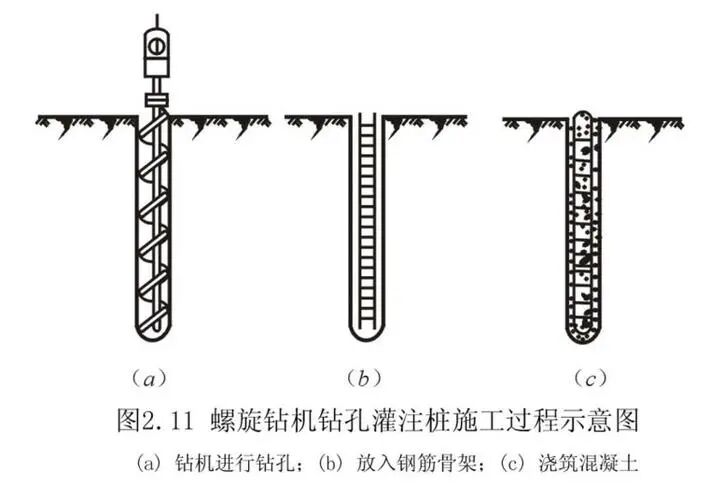

（一）干作业钻孔灌注桩（无地下水场景）：
1.适用于成孔深度内无地下水的粘土层、砂土、人工填土地基，不适用于地下水丰富或淤泥质土地层，核心设备为螺旋钻机。
2.设备选择：螺旋钻头外径分Φ400mm（最大孔深12m）、Φ500mm（10m）、Φ600mm（8m），需匹配桩径设计要求。
3.施工流程：
①钻机就位：钻杆垂直对准桩位中心，开钻“先慢后快”，减少钻杆摇晃，及时纠正偏斜。
②钻孔至设计深度：按设计孔深钻进，避免超钻或欠钻。
③孔底清土：钻机在原深度空转清土，清除浮土、虚土（减少桩基沉降），随后提钻卸土。
④钢筋笼安装：主筋、箍筋规格/间距需符合设计，绑扎牢固；用导向钢筋送入孔内，防止泥土掉入；安装后立即灌注混凝土（防塌孔）。
⑤混凝土灌注：分层浇筑、分层捣实，每层厚度50～60cm，确保密实度。
（二）泥浆护壁成孔灌注桩（通用场景）：
利用泥浆保护孔壁、悬浮渣屑，适用于有/无地下水的各类地层，核心设备包括潜水钻机、冲击钻机、冲抓锥，施工流程更复杂。
1）前期准备：埋设护筒+制备泥浆
1.埋设护筒：
①材料：厚4～8mm钢板制成的圆筒，内径比钻头大200mm。
②作用：固定桩位、保护孔口、防地面水流入、维持孔内水压（防塌孔）、引导钻头方向。
③要求：护筒顶高出施工水位1.5m、高出地面0.3m；孔内泥浆顶标高始终高于外部水位≥1m。
2.制备泥浆：
①性能指标：相对密度1.1～1.4（易坍地层可提至1.4，常规1.2～1.3）。
②作用：
·稳定水压：填充土层孔隙，防孔内漏水；
·护壁：靠泥浆密度维持孔壁稳定，防塌孔；
·浮渣：循环泥浆携带渣屑排出孔外。
2）成孔工艺：3类主流设备操作要点：
根据地层硬度选择设备，不同设备的成孔原理和操作重点差异较大。
|
设备类型
|
成孔原理
|
操作要点
|
适用地层
|
|

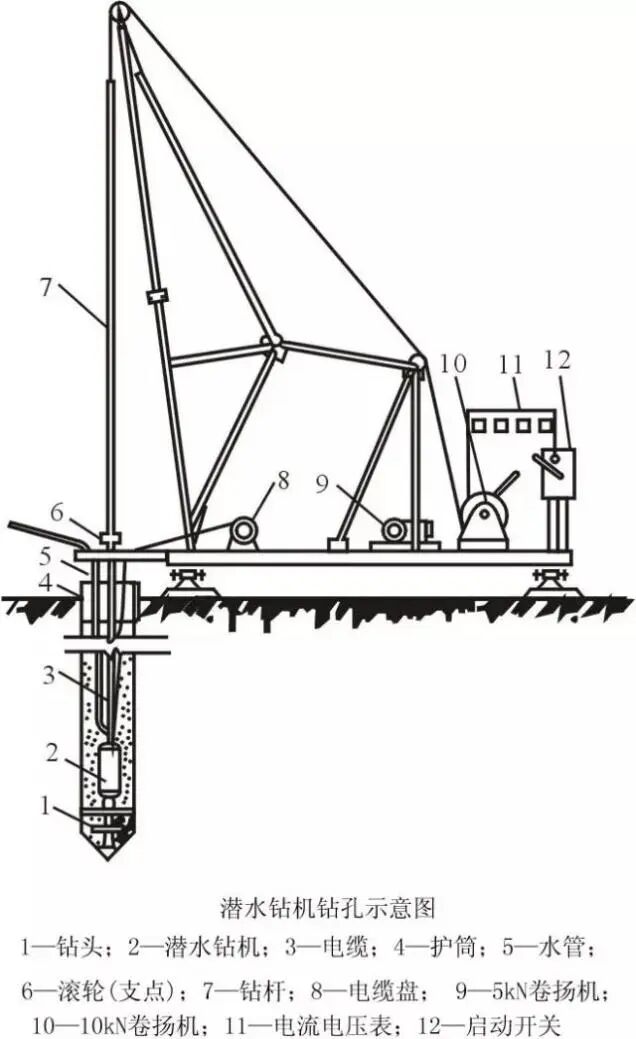

潜水钻机（回旋式）
|
防水电机+钻头潜入泥浆，旋转切削土层；通过正/反循环排渣
|
正循环：泥浆泵压送高压泥浆至钻头底部，携带渣屑沿孔壁从护筒溢流孔排出（适用于浅孔、细粒土层）。-反循环：砂石泵潜入孔内，直接抽排渣屑（适用于深孔、粗粒土层）。
|
粘性土、砂土、淤泥质土，不适用于坚硬岩层
|
|

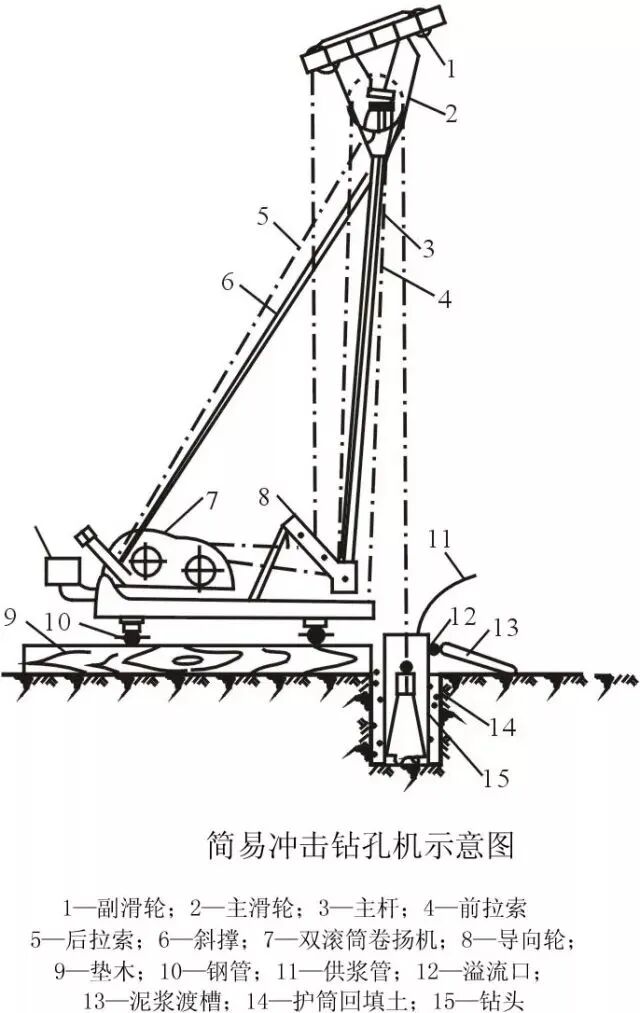

冲击钻机
|

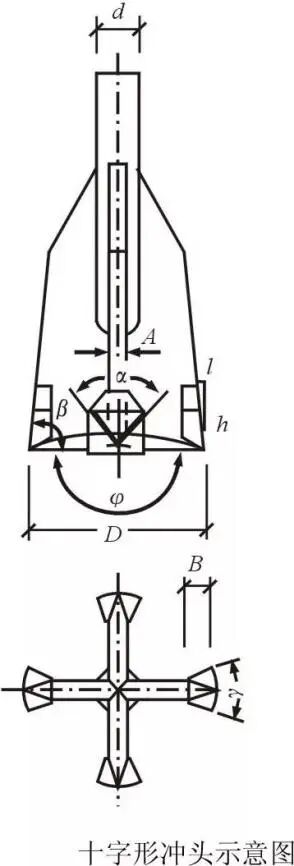

卷扬机提升重钻头（十字形/工字形），靠自由下落冲击力破碎岩层/土层
|
初始冲程0.4～0.8m（低提密冲），加石块+泥浆护壁，护筒下沉3～4m后提至1.5～2.0m（正常冲击）。-勤检查钢丝绳、卡机、转向装置（防掉钻）；控制泥浆相对密度。
|
坚硬岩层、岩溶地层（需配合溶洞处理）
|
|

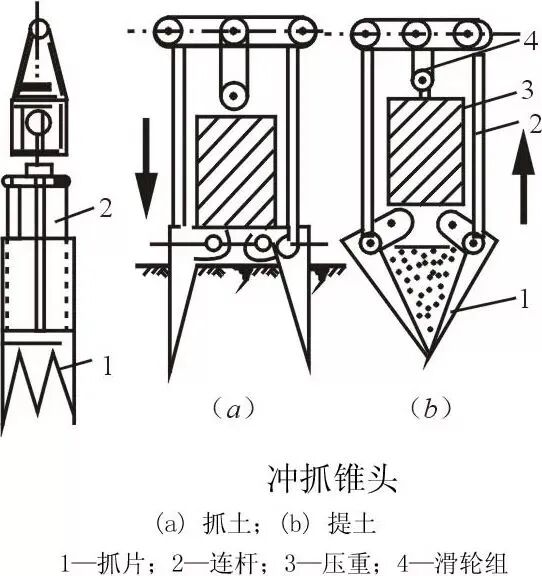

冲抓锥
|
提升锥头（带重铁块+活动抓片），下落时抓片张开入土，提升时闭合抓土，循环排渣
|
护筒安装、泥浆循环与冲击钻一致。-遇坚硬土层需换冲击钻施工。
|
松软土层（砂土、粘土），不适用于硬岩
|
3）验孔与清孔：
1.验孔：用探测器检查桩位、直径、深度、孔道垂直度，确保符合设计要求（参考下文“成孔质量标准”）。
2.清孔：清除孔底沉渣（减少沉降、提高承载力），严禁用加深孔深代替清孔。
3.清孔方法：
①土质稳定地层：空气吸泥机（气压0.5MPa，喷清水至无渣）；
②不稳定地层：泥浆循环法或抽筒排渣，清孔后泥浆相对密度1.15～1.25，含砂率≤4%（大直径桩≤2%）。
4.关键要求：
①钻孔达标后立即清孔（防渣屑沉淀）；
②清孔后保持孔内水头（防塌孔）；
③缩短清孔至混凝土灌注的间隔时间（减少塌孔风险）。

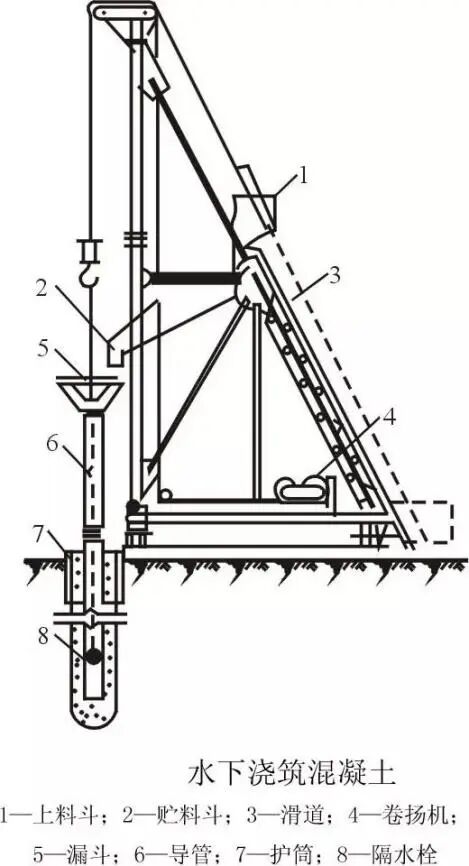

4）水下混凝土浇筑：
因浇筑在泥浆中进行，需采用导管法，确保混凝土密实、无断桩。
1.混凝土要求：
①强度比设计高1个等级；
②坍落度：水下灌注160～220mm，非水下70～100mm；
③和易性良好（配合比需试验确定）。
2.导管准备：
①导管水密承压试验：水压≥孔内水深1.3倍，且≥导管最大内压力的1.3倍（压力公式：
；
=24KN/m³，
为泥浆容重）；
②导管口距孔底20～40cm（太大难带渣，太小易堵管）。

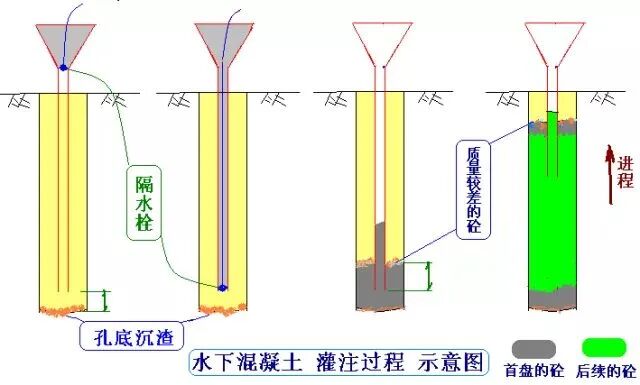

3.浇筑操作要点：

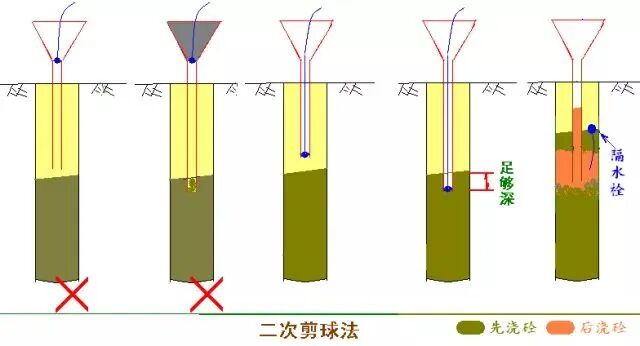

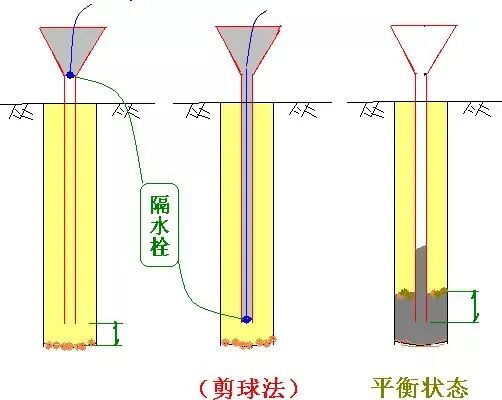

①首盘混凝土：需保证导管一次埋入混凝土面≥1.0m（防导管进水），用量按公式计算：
(
；（D=桩径，H1=孔底至导管底距，H2=初次埋深，d=导管内径，h1=平衡压力所需混凝土高度）。
②正常浇筑：导管埋深保持2～6m（过小进水，过大埋管）；连续浇筑，缩短拆管时间；接近钢筋笼时放慢速度，提升导管稳定钢筋笼。
③桩顶控制：浇筑高度比设计标高高0.5～1.0m（扣除浮浆层）。
④异常处理：若顶升困难，可加水稀释泥浆、掏除沉渣；若导管漏水，需精准定位后补救（对工艺要求高）。
（三）灌注桩质量与安全控制：
1.质量检查标准:
①需覆盖“成孔→钢筋笼→混凝土”全环节，关键指标如下：
|
检查环节
|
主控项目
|
允许偏差/要求
|
检查方法
|
|
成孔质量
|
桩位
|
按成孔方法不同（参考下表）
|
基坑开挖前量护筒，开挖后量桩中心
|
|
孔深
|
+300mm（只深不浅）
|
重锤测、钻杆/套管长度测量（嵌岩桩需达设计嵌岩深度）
|
|
沉渣厚度
|
端承桩≤50mm，摩擦桩≤150mm
|
沉渣仪、重锤测量
|
|
钢筋笼
|
主筋间距
|
±10mm
|
钢尺量
|
|
长度
|
±100mm
|
钢尺量
|
|
保护层
|
水下桩±20mm，非水下桩±10mm
|
钢尺量（需设垫块防变形）
|
|
混凝土
|
强度
|
符合设计要求
|
试块报告、钻芯取样
|
|
充盈系数
|
＞1（实际灌注量≥计算体积）
|
检查灌注记录
|
|
桩顶标高
|
+30mm～-50mm（扣除浮浆）
|
水准仪
|
②灌注桩平面位置和垂直度允许偏差表：
|
序
|
成孔方法
|
桩径 允许 偏差 (mm)
|
垂直度 允许偏 差（%)
|
桩位允许偏差（mm）
|
|
1～3根、单排桩 基垂直中心线方向和群桩基础的 边桩
|
条形桩基沿中心线 方向和群桩基础的中间桩
|
|
1
|
泥浆护壁灌注 桩
|
D≤1000mm
|
±50
|
＜1
|
D/6，且不大于100
|
D/4，且不大于150
|
|
D＞1000mm
|
±50
|
100+0.01H
|
150+0.01H
|
|
2
|
套管成孔灌注 桩
|
D≤500mm
|
-20
|
＜1
|
70
|
150
|
|
D＞500mm
|
100
|
150
|
|
3
|
干作业成孔灌注桩
|
-20
|
＜1
|
70
|
150
|
|
4
|
人工挖 孔桩
|
混凝土护壁
|
+50
|
＜0.5
|
50
|
150
|
|
钢套管护壁
|
+50
|
＜1
|
100
|
200
|
2.钢筋笼制作及安放要求钢筋笼制作时，要求主筋沿环向均匀布置，箍筋的直径及间距、主筋的保护层、加劲箍的间距等均应符合设计要求。主筋与箍筋之间宜采用焊接连接。加劲箍应设在主筋外侧，主筋一般不设弯钩，根据施工工艺要求，所设弯钩不得向内圈伸露，以免妨碍施工。钢筋笼主筋的保护层允许偏差：水下灌注混凝土桩为±20mm；非水下灌注混凝土桩为±10mm。钢筋笼制作、运输、安装过程中，应采取措施防止变形，并应有保护层垫块(或垫管、垫板)。吊放入孔时，应避免碰撞孔壁。灌注混凝土时，应采取措施固定钢筋笼的位置。
3.混凝土搅拌与灌注:
①混凝土搅拌主要检查材料质量与配比计量、混凝土坍落度；灌注混凝土应检查防止混凝土离析的措施、浇筑厚度及振捣密实情况。
②灌注桩各工序应连续施工。钢筋笼放入泥浆后，4h内必须灌注混凝土。
③灌注后，桩顶应高出设计标高0.50m。灌注桩的实际浇筑混凝土量不得小于计算体积。
④浇筑混凝土时，同一配比的试块，每班不得少于1组；泥浆护壁成孔的灌注桩，每根不得少于1组。
⑤混凝土灌注桩的质量检验标准应符合规定。
混凝土灌注桩钢筋笼质量检验标准表:
|
项
|
序
|
检查项目
|
允许偏差或允许值（mm）
|
检查方法
|
|
主控项目
|
1
|
主筋间距
|
±10
|
用钢尺量
|
|
2
|
长度
|
±100
|
用钢尺量
|
|
一般项目
|
1
|
钢筋材质检验
|
设计要求
|
抽样送检
|
|
2
|
箍筋间距
|
±20
|
用钢尺量
|
|
3
|
直径
|
±20
|
用钢尺量
|
混凝土灌注桩质量检验标准表:
|
项
|
序
|
检查项目
|
允许偏差或允许值(mm)
|
检查方法
|
|
单位
|
数值
|
|
主控项目
|
1
|
桩位
|
见表2.6
|
基坑开挖前量护筒、开挖后量桩中心
|
|
2
|
孔深
|
mm
|
+300
|
只深不浅，用重锤测，或测钻杆、套管长度，嵌岩桩应确保进入设计要求的嵌岩深度
|
|
3
|
桩体质量检验
|
按基桩检测技术规范。
|
按基桩检测技术规范
|
|
4
|
混凝土强度
|
设计要求
|
试件报告或钻芯取样送检
|
|
5
|
承载力
|
按基桩检测技术规范
|
按基桩检测技术规范
|
|
一般项目
|
1
|
垂直度
|
见垂直度偏差表
|
测套管或钻杆，或用超声波探测，干施工时吊垂球
|
|
2
|
桩径
|
见垂直度偏差表
|
井径仪或超声波检测，干施工时用钢尺量，人工挖孔桩不包括内衬厚度
|
|
3
|
泥浆面标高 （高于 3 地下水位）
|
m
|
0.5～1.0
|
目测
|
|
4
|
沉渣厚度：
端承桩
摩擦桩
|
mm
mm
|
≤50
≤150
|
用沉渣仪或重锤测量
|
|
5
|
混凝土坍落度：水下灌注
|
mm
mm
|
160～220 70～100
|
坍落度仪
|
|
6
|
钢筋笼安装深度
|
mm
|
±100
|
用钢尺量
|
|
7
|
混凝土充盈系数
|
＞1
|
检查每根桩的实际灌注量
|
|
8
|
桩顶标高
|
mm
|
+30
-50
|
水准仪，需扣除桩顶浮浆层及 劣质桩体
|
3.安全技术要求:
①施工区域实行封闭式管理，所有人员需接受安全教育，严格按规程操作。
②针对危险区域（冲击钻机周围、人工挖孔桩周边）加强巡视，遇险情立即停工。
③打桩过程中监测土体隆起/沉陷，及时调整机械位置（防倾倒）。
④机电设备需设防漏电装置，定期维护保养。
4.验收资料清单:
①工程地质勘察报告、桩基施工图、图纸会审纪要、设计变更单；
②施工组织设计（含变更记录）、桩位测量放线图（附复核签证）；
③隐蔽工程记录（孔、钢筋、混凝土）、分项工程验收单；
④成桩质量检查报告、单桩承载力检测报告；
⑤桩位竣工平面图（基坑挖至设计标高后）、桩顶标高图。
三、岩溶地区溶洞处理方法:
岩溶地区钻孔灌注桩的核心难题是“漏浆塌孔”，需根据溶洞大小、填充物情况选择针对性处理方案，核心思路是“填充裂隙、加固孔壁”。
（一）片石回填法（中小溶洞、裂隙发育地层）：
1.适用于钻穿溶洞后轻微漏浆的场景，利用片石+粘土挤压封堵裂隙。
2.材料配比：
①片石：强度≥30MPa的花岗岩/石灰岩，粒径15～50cm；
②粘土：与片石比例3:7，用水泥袋包装投放（防分散）；
③掺加剂：每米孔深加2包水泥（提高粘结力），或加粘土10%的锯末（增强抗裂性）。
④施工步骤：
·钻穿溶洞漏浆后，立即分层间隔投放片石、粘土袋、水泥（锯末）；
·回填高度至溶洞顶板以上1m（确保覆盖溶洞）；
·用冲击钻冲击压实，使材料挤入溶洞裂隙，形成稳定护壁。
3.注意事项：
①接近溶洞时勤观察（凭钻杆手感、冲击响声、岩样判断），松绳量控制1～2cm（防卡钻）；
②漏浆时立即补水，保持孔内水位稳定。

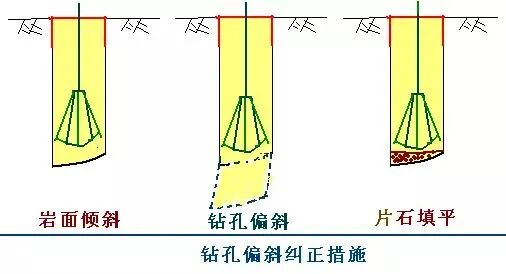

（二）贫混凝土回填法（倾斜岩面、中等溶洞）：
1.适用于溶洞漏浆严重或遇到倾斜岩面（易偏孔）的场景，通过低标号混凝土固化孔壁。
2.混凝土要求：
①标号：C20贫混凝土（掺早强剂，48h强度达70%）；
②回填高度：倾斜岩面处与岩面平齐，溶洞处高于顶板50cm。
3.施工步骤：
①钻穿溶洞或遇倾斜岩面后，停止钻进，清理孔内渣屑；
②灌注贫混凝土至设计高度，养护48h（强度达标）；
③用冲击钻重新冲击成孔（避免破坏固化层）。
（三）注浆加固法（大溶洞、连通溶洞）：
1.适用于溶洞高度大、填充物松散的场景，通过注浆填充溶洞、加固地层，是处理大溶洞的核心方法。
2.注浆孔布设：
①根据地质勘察资料，优先对最大溶洞或连通溶洞注浆（1个孔可覆盖3m范围）；
②注浆孔同时用于勘探，通过取芯明确溶洞高度、填充物类型。
③注浆参数：
·浆液：水泥浆（水：水泥=0.8:1，32.5级水泥）；需增强时用水泥砂浆（水：水泥：砂=1:1:0.8），或双液浆（水玻璃用量现场试验确定）；
·压力：0.5～1.0MPa（现场试验调整）；
·速度：15～20L/min（确保浆液渗透固结）；
·注浆管：插入填充物底部，边注浆边缓慢上提（控制渗透半径≥3m）。
3.施工要点：
①采用间歇注浆（先注后停，待浆液初固后再注），防浆液流失；
②后注浆孔需提高压力（确保密实），注完后及时封孔；
③注浆顺序根据现场地层情况调整（通常从外围到中心）。
