在现场施工实践中，为了应对，很多施工人员都习惯采用调整支护参数，加大初支钢架规格的方法，目的是通过增大初支的刚度，达到抑制大变形速率和减小总变形值的目的。例如钢支撑原设计工18型钢变更为工20甚至工22型钢，钢支撑原设计工20型钢变更为工22甚至工25型钢（工25型钢冷弯难度极大，必须采用大功率冷弯设备，且安装难度极大）。甚至有的施工单位将钢支撑原设计单层型钢变更为双层型钢，因此，初支喷射混凝土厚度随之增大，经常会超过了30cm，加上容许超挖值，喷射混凝土的厚度经常会达到40厘米以上。

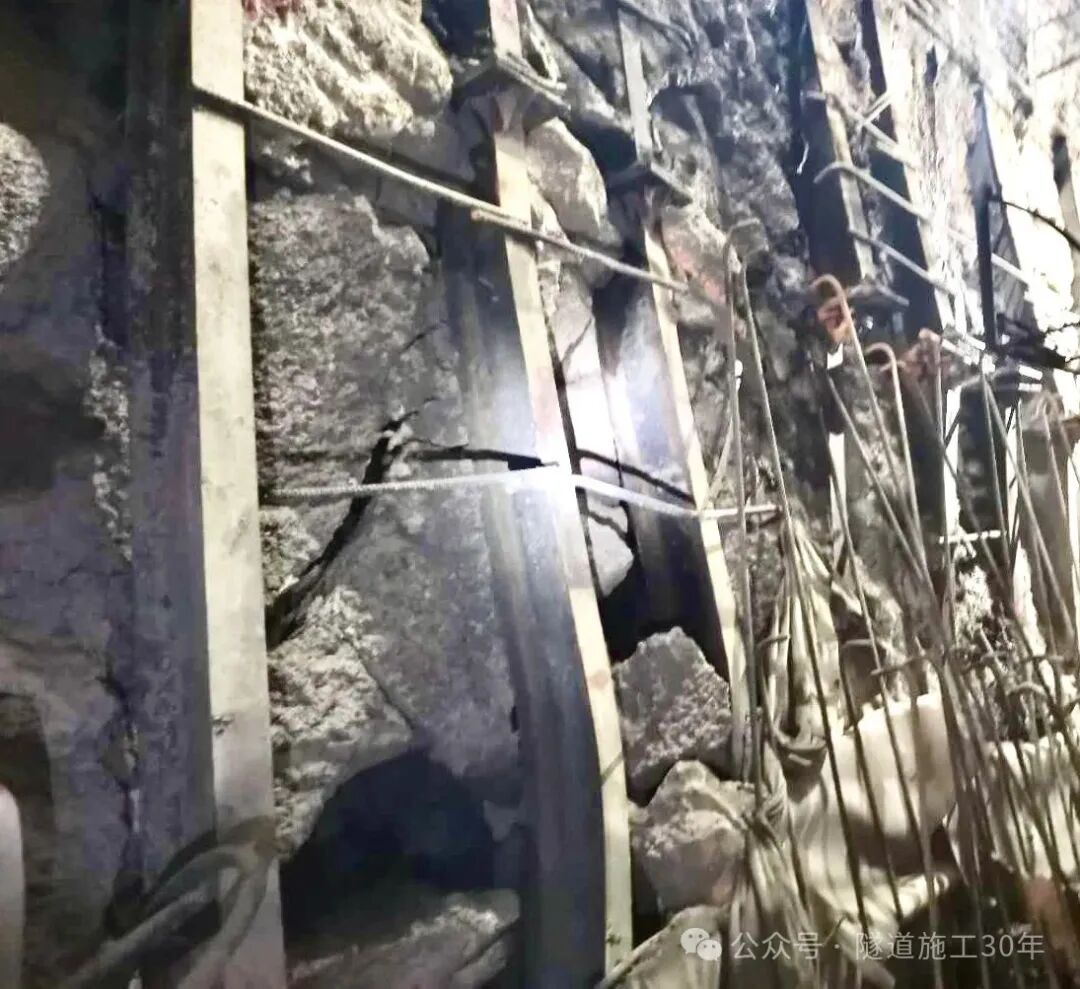

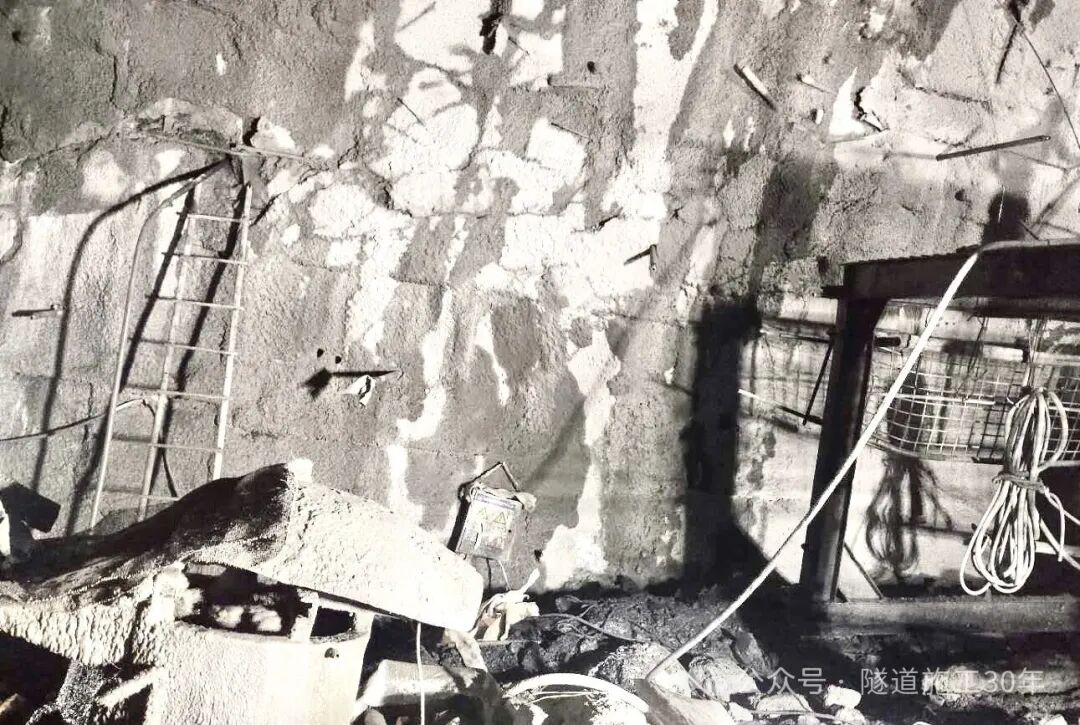

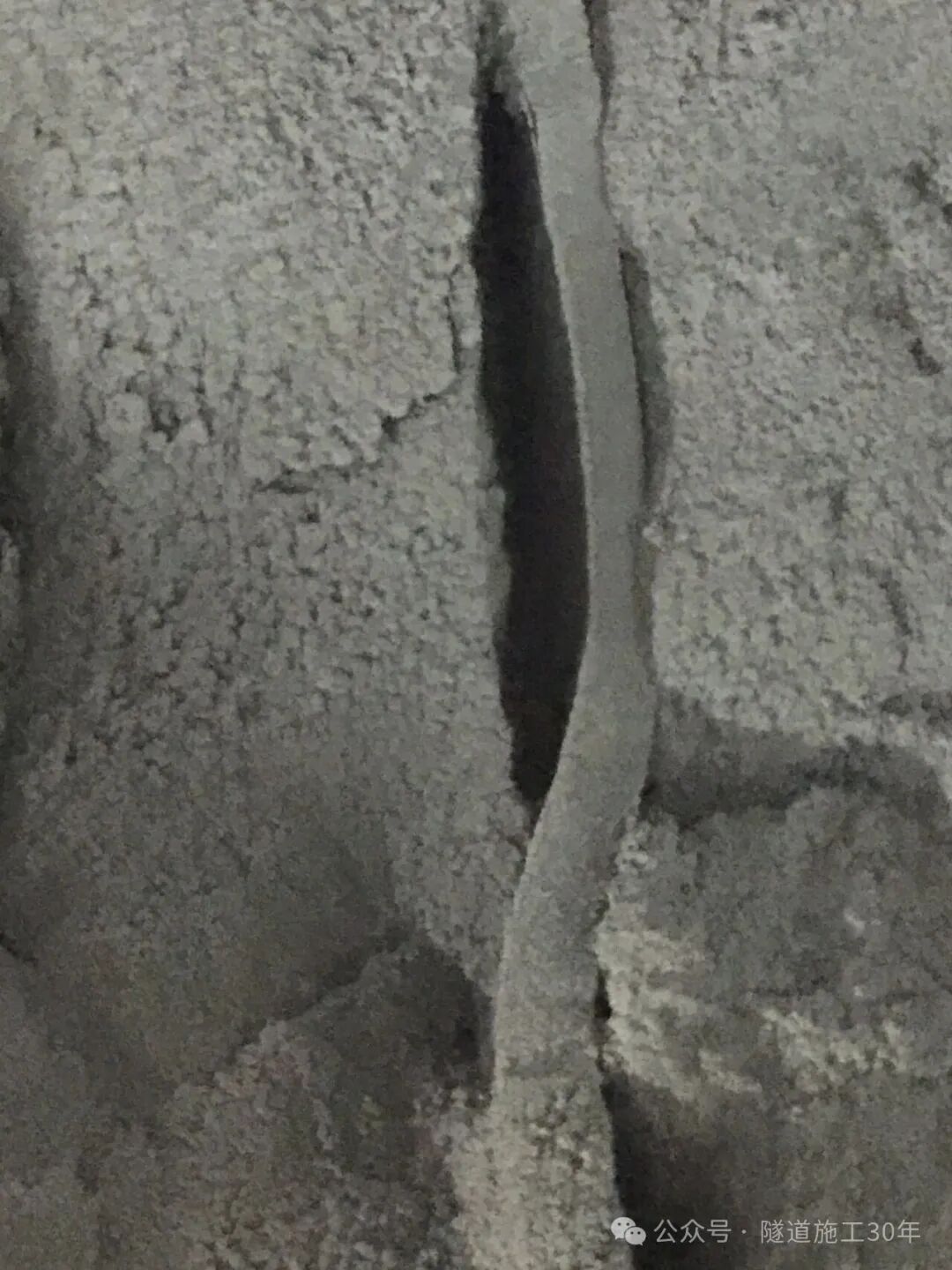

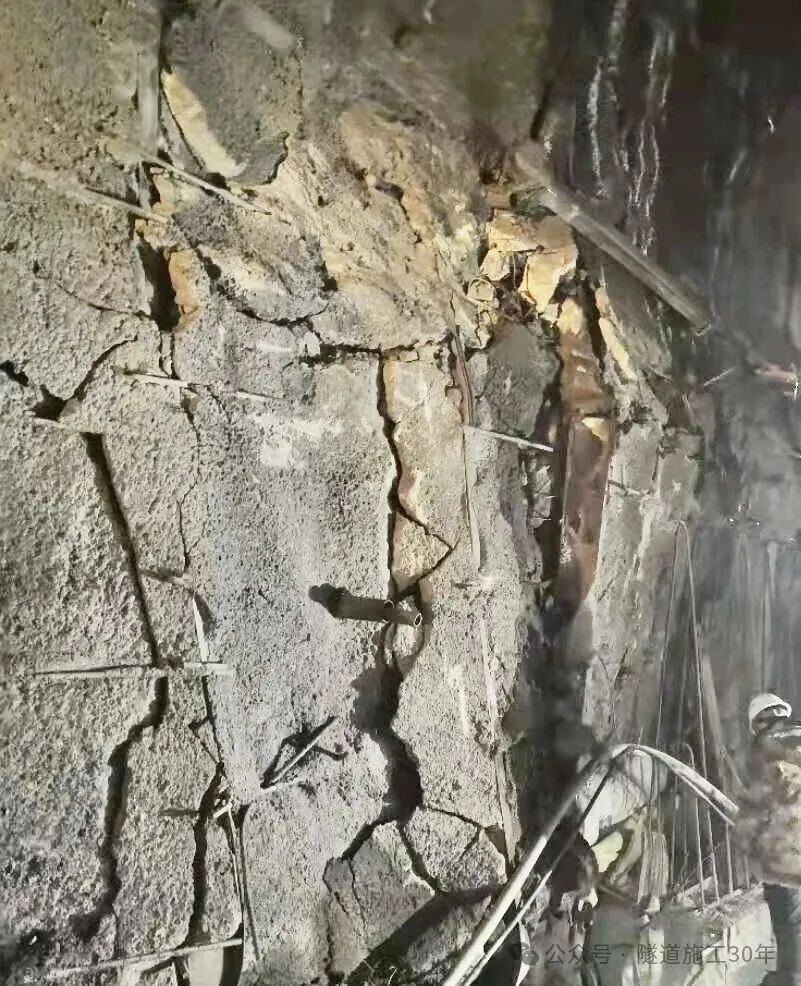

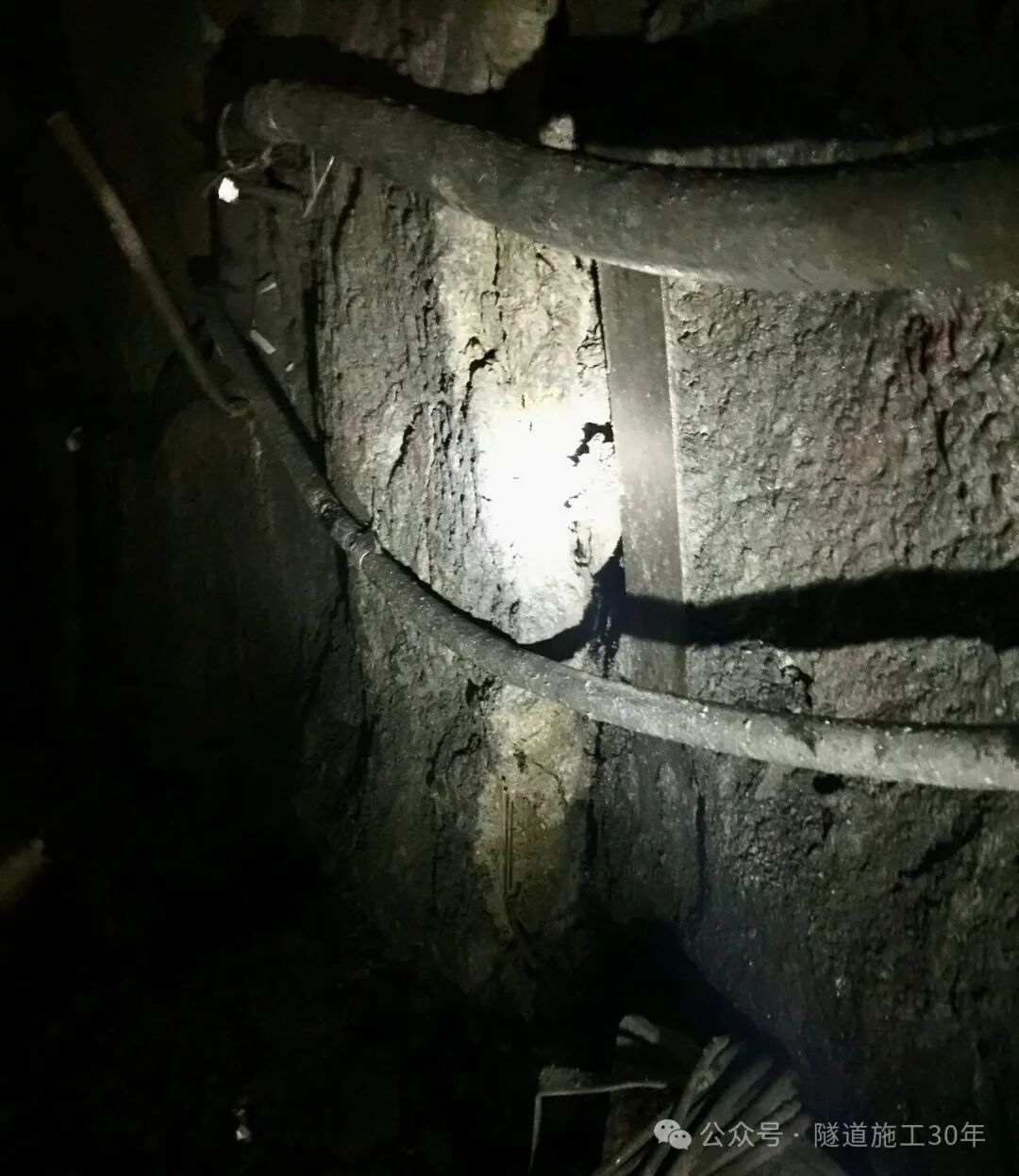

一味地试图通过增大钢支撑的规格和喷射混凝土厚度来抵抗大变形，违反了新奥法的设计和施工理念，且存在以下风险： 1、喷射混凝土的总厚度若超过25cm，喷射混凝土的自重会成为初支结构的重大负担，仅靠喷射混凝土自重就能压垮初支结构的风险变大。 2、作为柔性支护设计的初支结构，若喷射混凝土厚度过大、钢架的规格过大，会出现刚性有余而柔性不足，喷射混凝土在承受轴力时无法与钢架、网片一起弯曲变形，此时只要受到一个微小的外力就容易出现弯曲破坏，提前出现裂缝或者剥落掉块甚至引起初支结构整体破坏。事实也证明，超厚的喷射混凝土支护，经常会在表面出现严重的裂缝或者剥落掉块等弯曲破坏，在有严重超挖回填的大变形段落，超厚的喷射混凝土不仅阻止和延缓不了大变形的发生，反而会造成更严重的大变形后果。 3、钢架的主要功能是承受弯矩和轴力，若规格过大，虽然抵抗变形的能力得到增强，但是一旦过厚的喷射混凝土出现压溃破坏，比如剥落掉块，约束钢架侧向变形的约束力被极大减弱，钢架会出现局部刚度不足，在负弯矩区可能会发生压屈失稳破坏，出现扭转、弯曲甚至崩溃，同样导致初支结构破坏，钢架抵抗弯矩和轴力的作用无法有效发挥。
