塑料排水板+堆载预压法，是将带状塑料排水板用插板机将其插入软弱土层中，组成垂直和水平排水体系，然后在地基表面堆载预压，土中孔隙水沿塑料板的沟槽上升逸出地面，从而加速了软土地基的沉降过程，使地基得到压密加固。 1）通过人为在软土层内进行渗水通道设置，并在路堤填土自重载荷预先压制的情况下，驱动软土层快速排水固结，从而提高软土地基强度、承载能力。 2）在施工阶段具有地基扰动幅度小、施工简便、板截面插入灵活等优良特点。 3）可以在软土地基内部设置一个垂直排水通道，在增强软土地基排水效果的同时，也可以提高整体工程基础延伸率及地基抗变形能力。 4）排水板质量容易控制，成本较低。 1）塑料排水板插入过程中需防止淤泥进入板芯，堵塞输入通道而影响排水效果。 2）严格控制间距与深度，桩尖与套管配合要适当，避免错缝，以防淤泥进入，增大塑料板与套管壁的摩擦力，易使塑料板带出。 3）对于施工段地表的硬壳 (一般约在0.5～1.0m)当插入杆起后所留杆孔，不能用粘土块或其他材料堵塞，必须用砂灌满，以防堵塞排水通道使处理失败。 基底整平、压实→铺设碎石垫层→测量放样、桩点布设→插板机就位→塑料排水板穿靴→打设塑料排水板→拔出套管、剪断塑料排水板→机具移位→埋设排水板头、铺设上层碎石→堆载预压→施工监测→卸载。 （1）施工场地清理平整、根据路基设计中线与边线计算工后沉降量，设置路拱，路拱不宜小于3%，确保工后排水顺畅。 （2）塑料排水板等原材料进场后应按规定频率进行抽检合格。塑料排水板严禁受潮、雨淋和暴晒。 （3）测量确定打设区域控制角点位，放出每个塑料排水板的打设点位，并做好标记。 按设计厚度铺设排水碎石垫层，施工宜采用机械分堆摊铺法辅以人工找平并压实，在施工过程中要避免对软土表层的过大扰动，必要时铺设土工布，以免造成碎石土泥混合，影响排水效果。 （1) 将塑料排水板穿过插板机的套管，从套管下端穿出，与专用管靴连接。调整插板机套管垂直度，满足相关规范规定要求。 （2）标高控制，拟在打设套管或打设架上设置明显的深度标记。 将插板机套管（连同管靴和塑料排水板）插入地层，当排水板插入到设计深度后，拔出插板机套管，则排水板被固定于孔底。 （1）排水板已到设计深度后，提升套管，套管底部离开碎石面50cm时，人工从套管底部切断排水板，并检查管靴内是否进入淤泥，预留段应及时弯折埋设于垫层中。 （2）若大面积回带，可考虑改变插销形式，减小提升套管时插销与排水板摩擦力，并增大排水板底端与泥土间接触面积，以减少回带现象的发生。 （3）打设过程中逐根作好记录，并检查排水板板位、垂直度、打设深度、外露长度等，符合规范要求后方可移机，否则须在邻近板位处重打。 验收项目 规定值或允许偏差 检查方法和频率 板距（mm） ± 150 抽查 3% 板长 不小于设计值 抽查 3% 竖直度（%） 1.5 查施工记录 （1）将塑料排水板弯折埋入垫层中， 按设计厚度填筑上层碎石垫层并压实，覆盖相应的复合土工膜。 （2）根据地基处理后的排水量大小，设置集水井和地面排水通道，将排出的深层孔隙水排出施工场地。 根据设计要求进行堆载预压施工，堆载过程中将对路基进行沉降和水平位移监测。堆载预压过程中应及时补土以保持预压高度。 地基达到设计要求的预压时间或沉降量的要求后，按设计要求方可分期分级卸载，并应继续观测地基沉降和回弹情况。 适用饱和性软粘土、天然沉积土层、或人工冲击土层等软基处理，以及其它由于含水量大、孔隙比大和颗粒细而造成土的压缩性高、强度低、透水性差的地基。 能有效提高软土路基承载力，减少地基过量沉降和不均匀沉降，稳定性好。避免软土地基大量挖弃，对环境无污染，对周围土体无扰动。塑料排水板+堆载预压施工技术
1.1 技术特点难点
1、特点
2、难点
1.2 施工方法要点
1、施工工艺流程
2、施工方法要点
1）施工准备
2）填筑下层碎石垫层

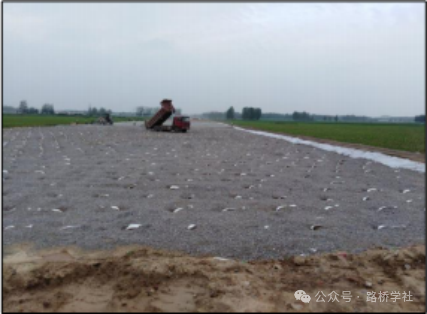

底层碎石施工
3）插板机就位

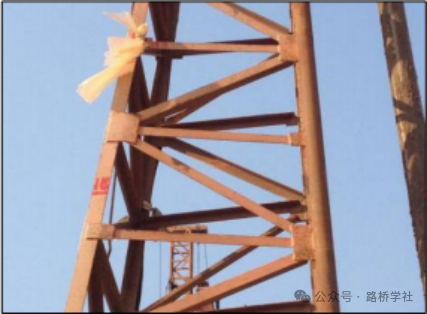

红漆标注深度
4）打设排水板

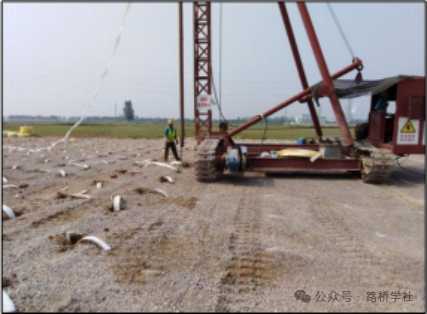

塑料排水板插设
5）拔出套管，剪断塑料排水板
表1.3 塑料排水板验收要求
6）填筑上层碎石垫层

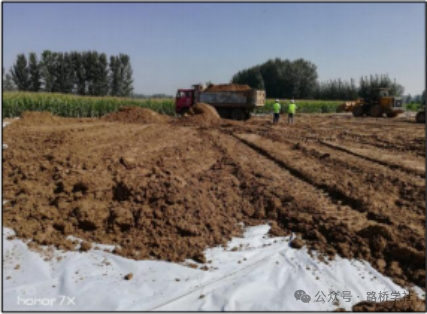

上层碎石施工

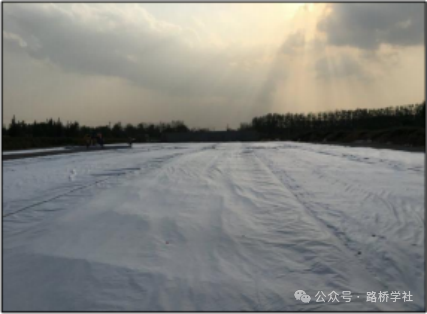

覆盖复合土工膜
7）堆载预压

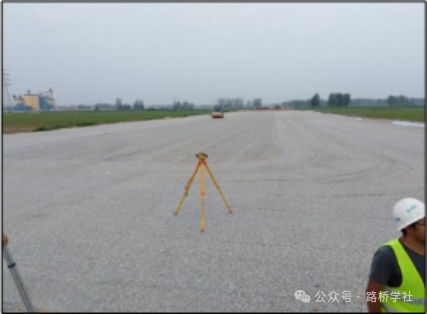

8）卸载
1.3技术适用范围
1.4 技术实施效果
