CAD2008新手自学教程24:如何标注平面图?

          cad 平面图怎么标注,当我们画完平面图了,怎么才能看到图的尺寸呢,如下图有解析。

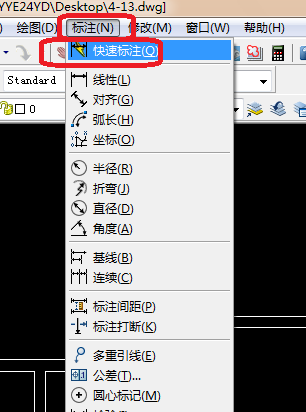

1、如下图所显示,以下图是上一篇画出来的,如没有图出来的话看上篇,画好之后就往下看。单击快速标注。

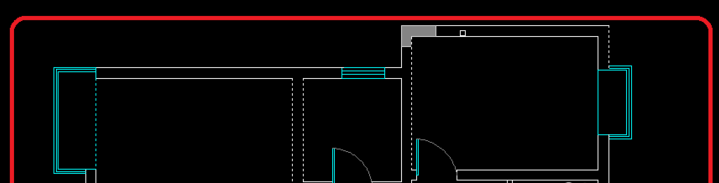

2、单击所要标注的墙壁,选择后之后空格键,在向上拉就可以了。

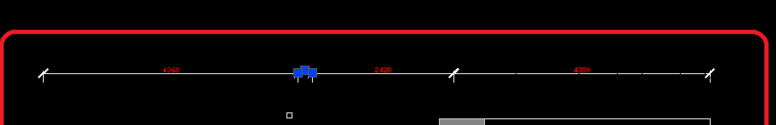

3、如下图是墙壁有多宽,房间有多大,这就标好了。标注样式是我以前设置好的,不懂看看上一篇,懂了就往下看。

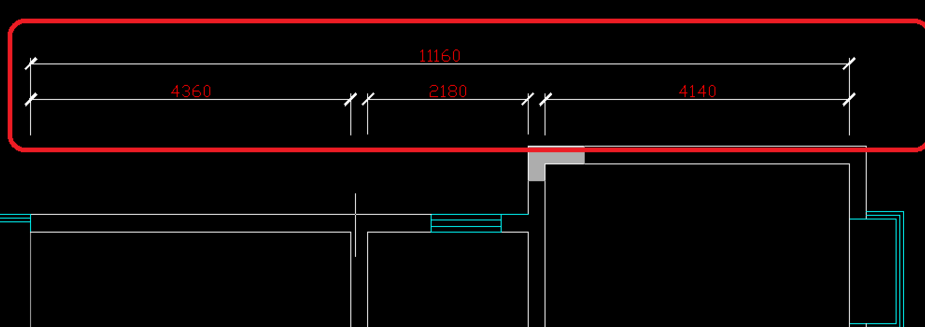

4、在按照如上图操作进行标注。得到的图如下。

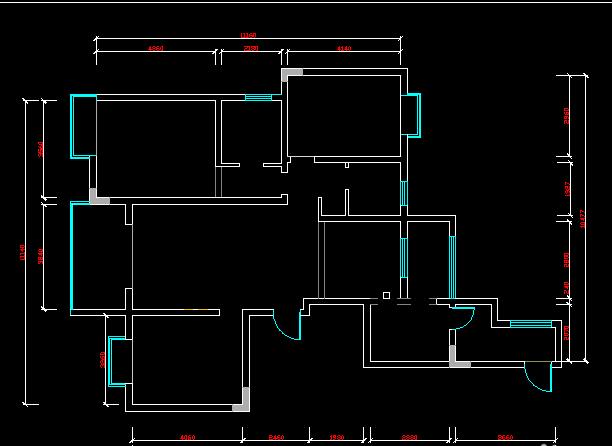

5、如下图就完成了标注,全部的房间都标好了,这个可以看清楚有多大了。CAD图一般都是豪米来表示的, 我们看到这些图的话也是毫米,11160毫米是11.116米也是11米多一点。下一篇原始结构图的讲解。

————————————————————————————————————————————————————————————————————————————————————————
