Auto CAD 3D建立3D模型其实很简单，今天我来谈谈我通过拉伸建立各种截面的柱面的建模经验。

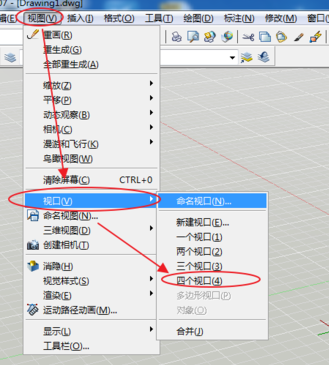

1.建议切换为4个视口，如下图所示。

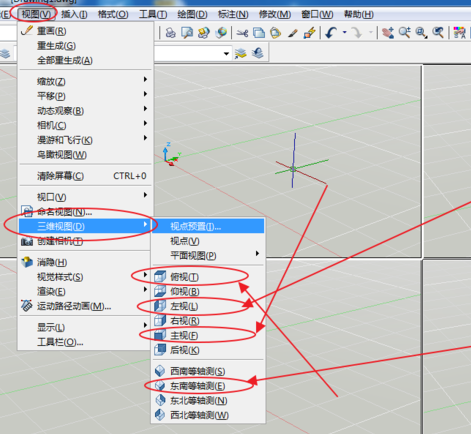

2.我们分别把焦点置入四个视口中，然后分别切换为主视，俯视，左视和东南轴测。

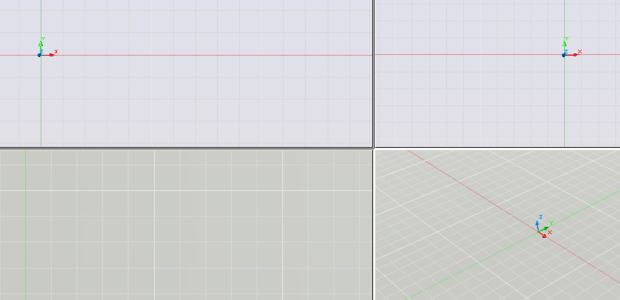

3.切换好后，如图所示。我们只需要在主视口中绘制就可以分别看到主视，俯视，左视和东南轴测图。

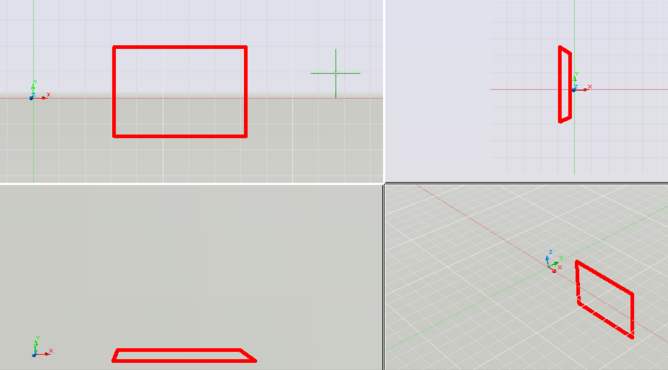

4.我们在主视中绘制一个矩形。主视，俯视，左视和东南轴测图分别显示到各个视口中。

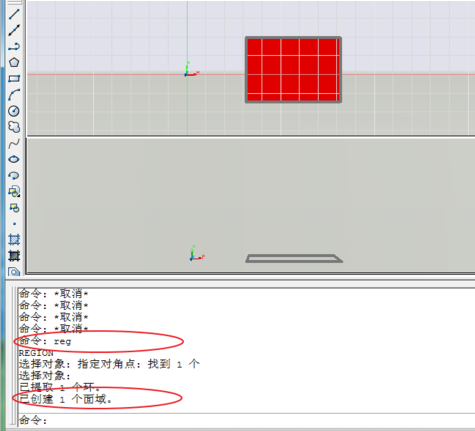

5.要建立3D模型，必须创建面域，用REG命令来创建面域。

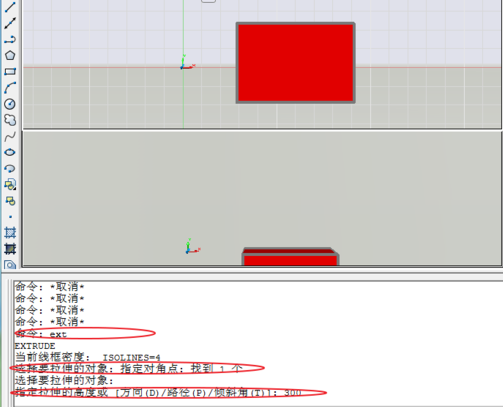

6.用EXT命令来拉伸面域成实体，如下操作步骤。

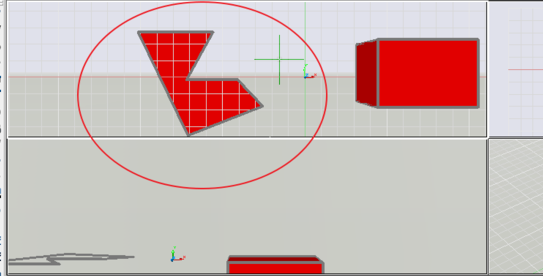

7.还支持任意截面，我绘制了如下截面，创建成面域拉伸试试？

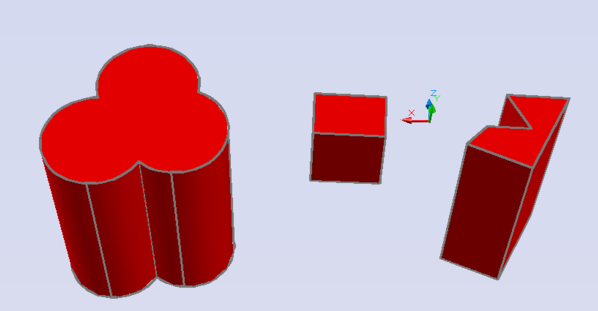

8.其他异形截面我就不做了，切换成一个视口，动态观察一下吧。
注意事项
一定要创建成面域拉伸才能成为实体。
要注意拉伸高度，太小了看不出来，当然，我们都是有哈数的。
——————————————————————————————————————————————————————————————————————————————————————
