cad立体图中需要一个窗户，该怎么绘制推拉的窗户呢？下面我们就来看看详细的教程。

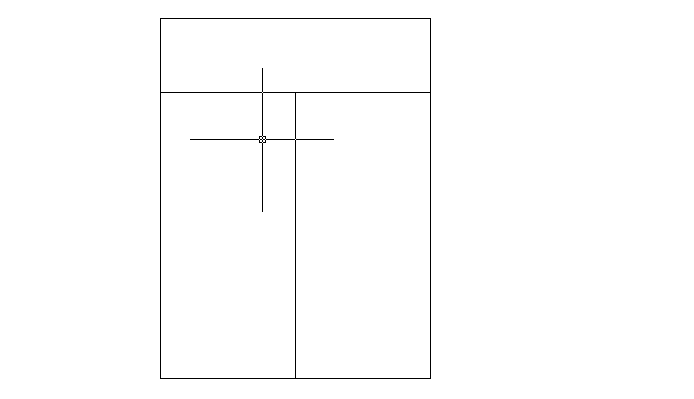

1、在CAD中绘制你需要的窗户，如果你的图上需要几种类型的窗户，那么就都绘制出来。

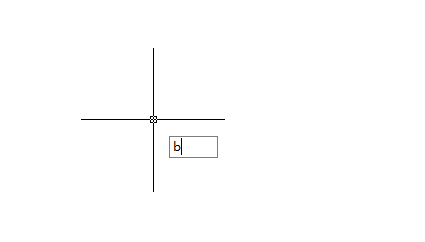

2、命令行输入b快捷命令，我们写入一些块。

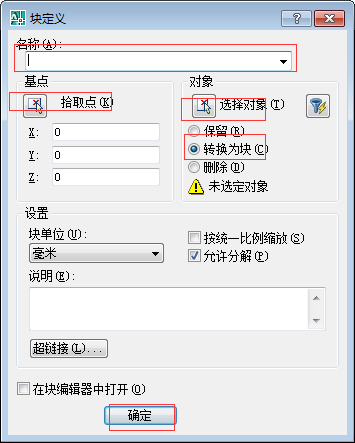

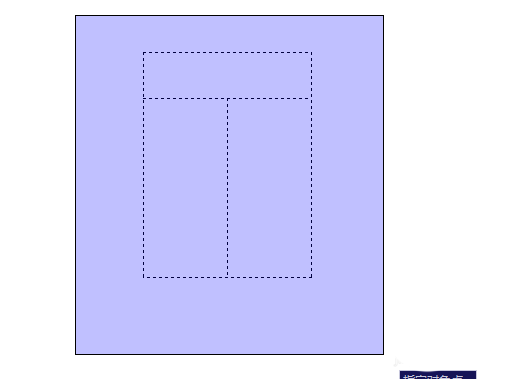

3、弹出写入块的窗口，在名称上表明清楚是那种窗户，点击基点在屏幕上指定，然后选取图形在屏幕上框选后右键单击回到块单击确定。

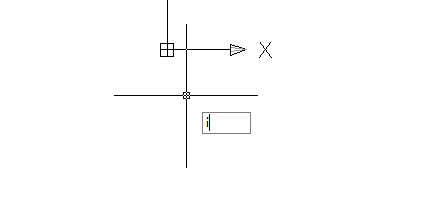

4、在你需要的立面图中插入你定义的块，在命令行输入i快捷命令。单击回车。

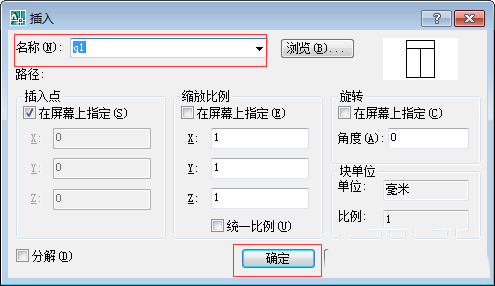

5、插入块窗口，点击浏览你写入的块，插入点选为在屏幕上指定，如果你需要块旋转在旋转角度输入角度。点击确定。

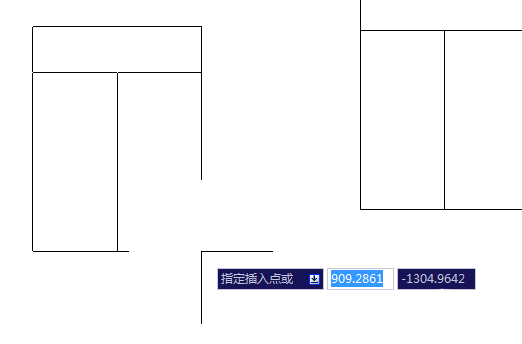

6、你定义的块就出现了，你只需要在你的立面图上出入他们就行了。
以上就是cad绘制推拉窗户平面图教程，希望大家喜欢，请继续关注土木工程网。
