Cad怎么使用三维镜像命令?

镜像命令对于工作速度的提升很明显,一般来说,我们在平面图上镜像用得较多,大家也比较熟悉。只不过,现在Cad同样可以进行三维建模,当然相比于其他主流的三维建模软件,Cad还存在差距,用得人也较少。但是对于一个经常使用Cad的人,了解一下三维镜像也无妨。

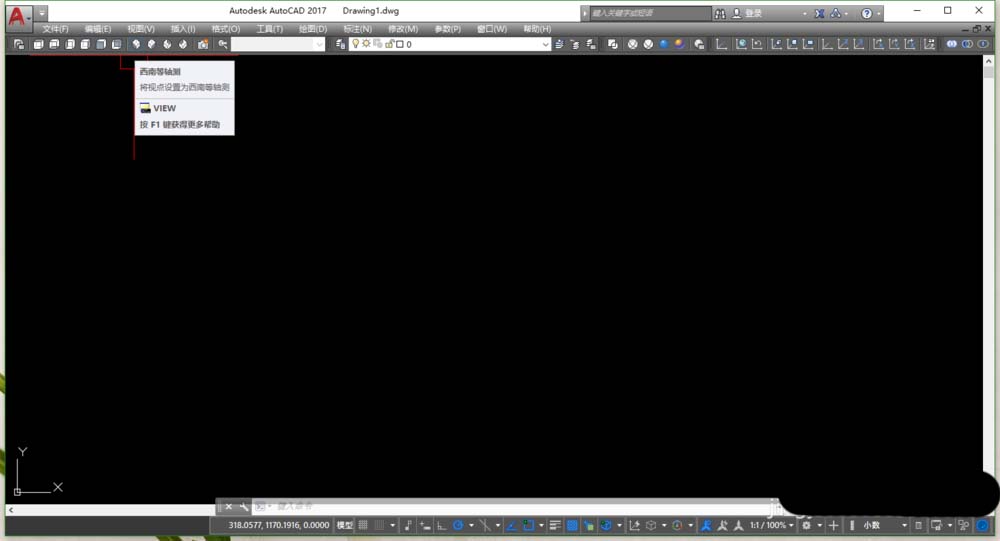

1、打开cad之后,选择视图为“西南等轴测”。

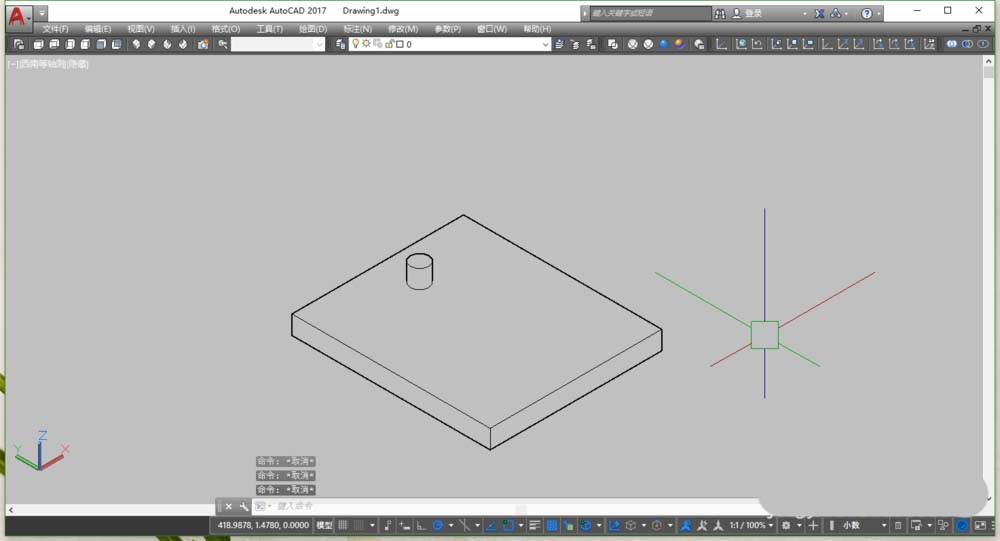

2、在cad中绘制如下图所示三维图形

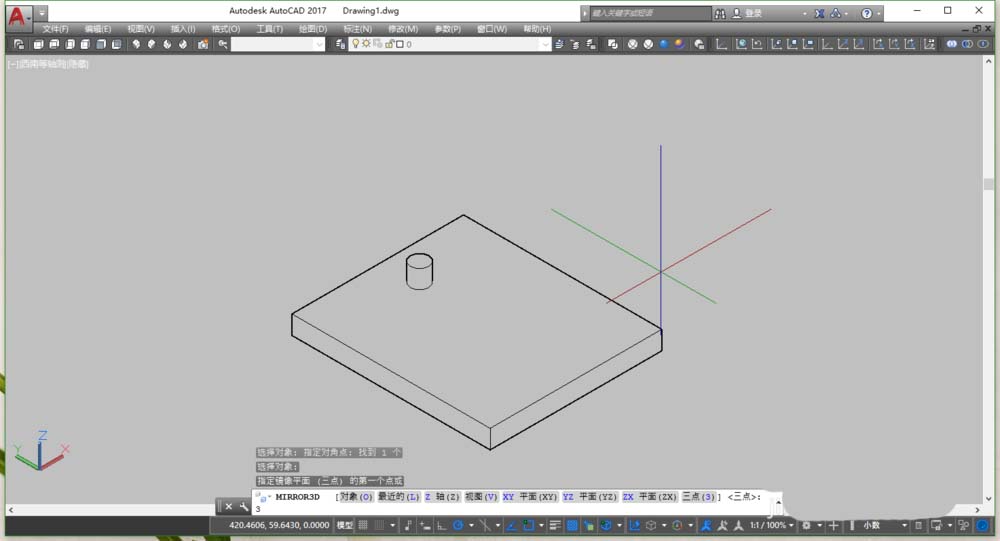

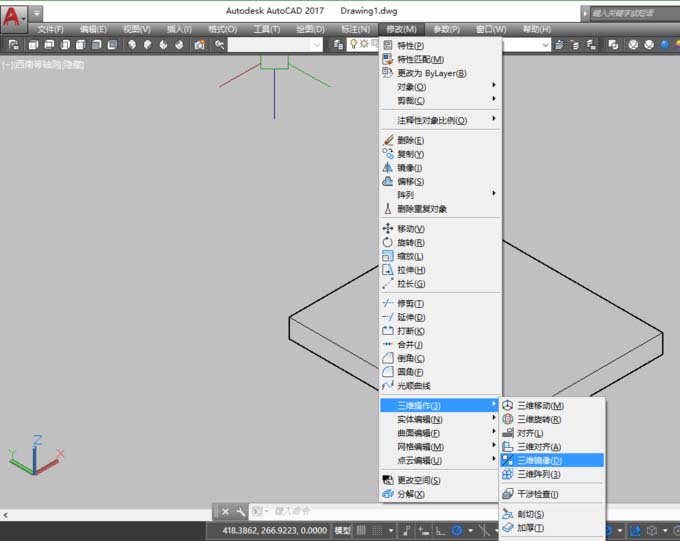

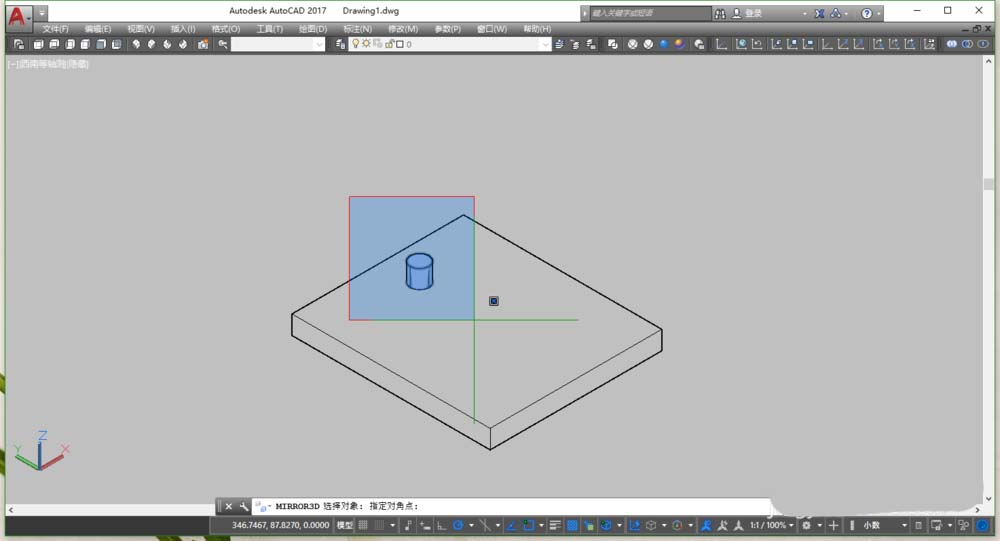

3、选择“修改”-“三维操作”-“三维镜像”命令,当然也可命令行输入“MIRROR3D”-“空格”,之后,选择要镜像的三维实体,“空格”

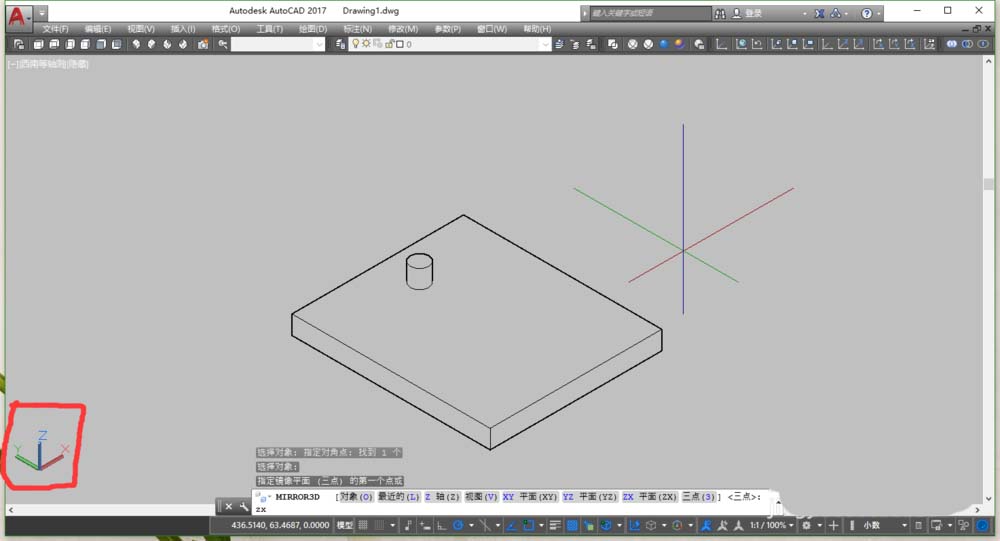

4、平面镜像针对的是一根直线,三维镜像当然就针对的是一个面。这时,命令行会提示选择镜像面的方式,可输入“3”,意思就是通过手动指定3个点来确定一个面。也可输入“zx”(这个根据你所需要的镜像面来定,注意参考命令行的介绍),这里的依据是看坐标系,zx代表z轴和x轴所指定的一系列平面,这个时候,只需再指定一点即可

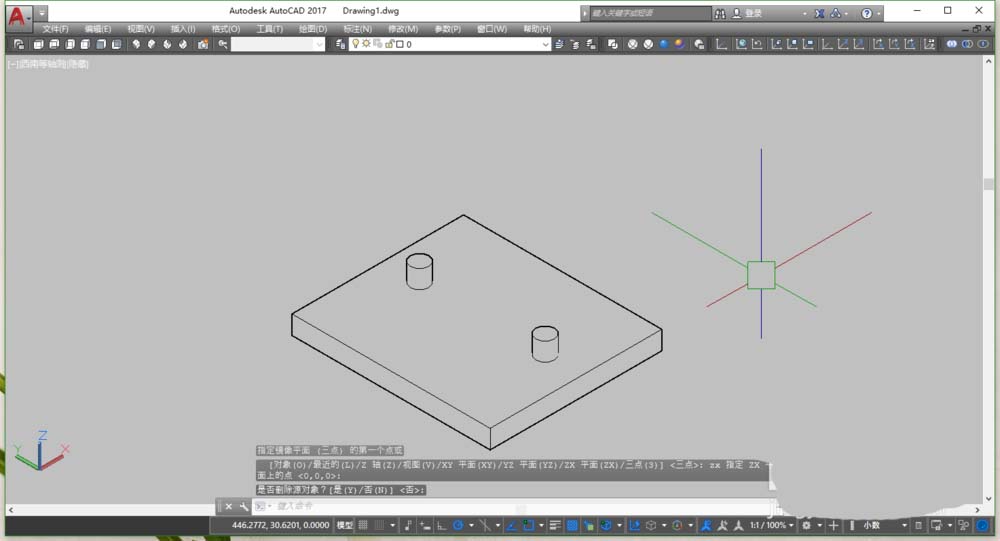

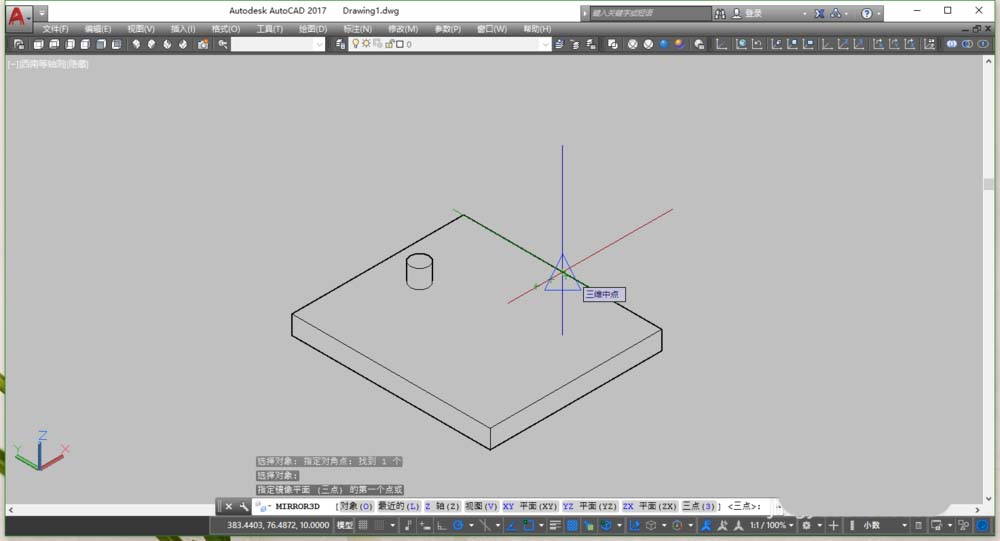

5、输入“zx”之后,“空格”。然后指定长方体边上中点,即可确定镜像面

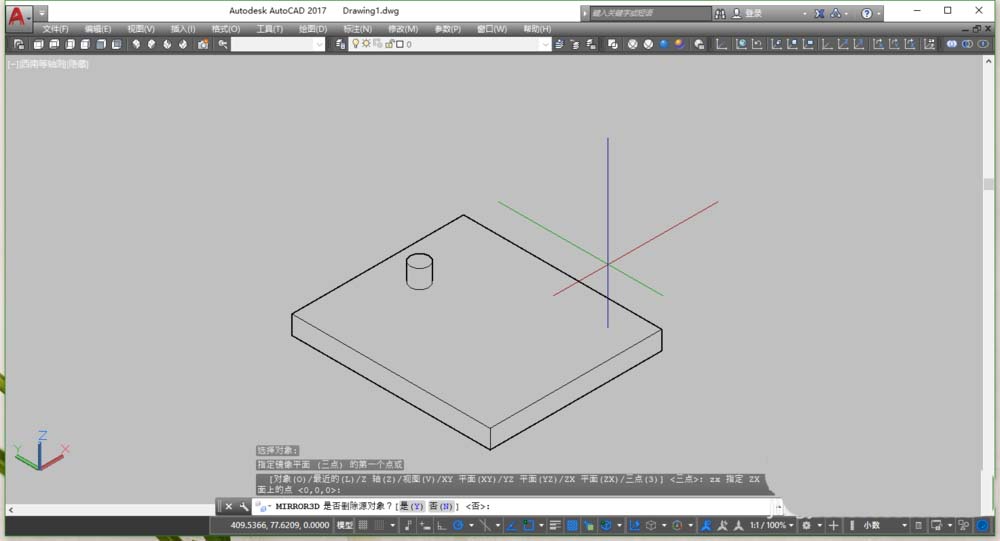

6、同样会提示“是否删除源对象?”。“空格”默认选“否”即可。
