CAD2005绘制楼梯

  • 资料大小:1.85 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-07-04 15:21
  • 发布作者:yoyo123
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
CAD2005绘制楼梯

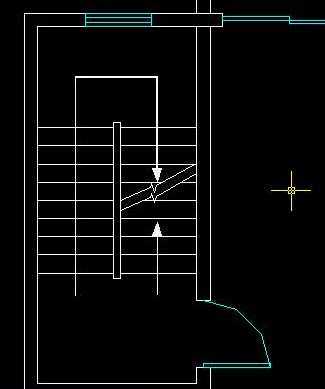

介绍: 视频简介: 这里主要讲述了在autocad2005绘制家居平面图过程中绘制楼梯的步骤,这里用到了多线命令,希望对您有所帮助. 视频时长:04:38 视频内容: 绘制楼梯 1 使用直线命令绘制楼梯 点击左上端点,向下绘制长度为1500的直线,然后水平向右绘制,与内墙相交 2 其他楼梯可以使用阵列命令 使用阵列命令,行为9,列为1,行偏移为-270,列偏移为1,对直线进行阵列 3 绘制矩形作为楼梯扶手,宽为100,高为2320 4 结合对象捕捉使用移动命令将矩形移动的适当的位置 5 修剪矩形里面的线段 6 使用多段线命令绘制楼梯上下攀援方向的箭头
