CAD中的构造线可以画很多平行线，角平分线等，本篇先简单介绍CAD如何使用构造线，以及垂直构造线以及有角度的构造线，需要了解的朋友可要仔细的看下面的介绍了。
方法/步骤
第1步

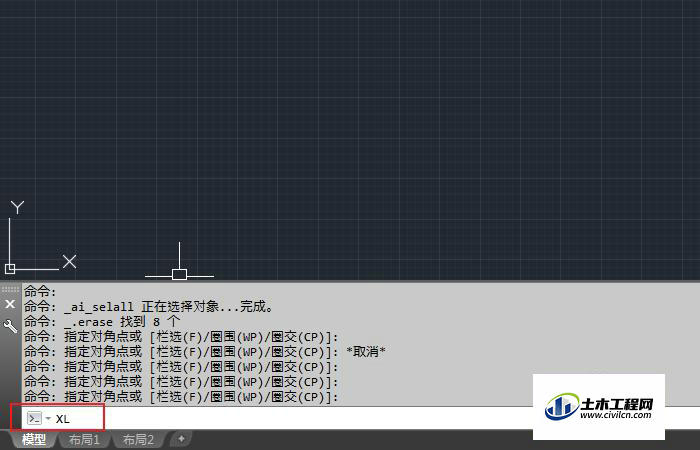

首先我们打开cad软件，创建一个空的文档，然后我们输入命令"XL"，如图所示；
第2步

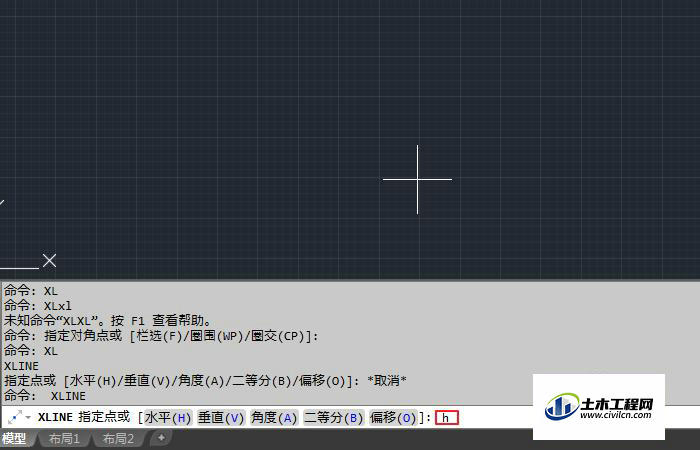

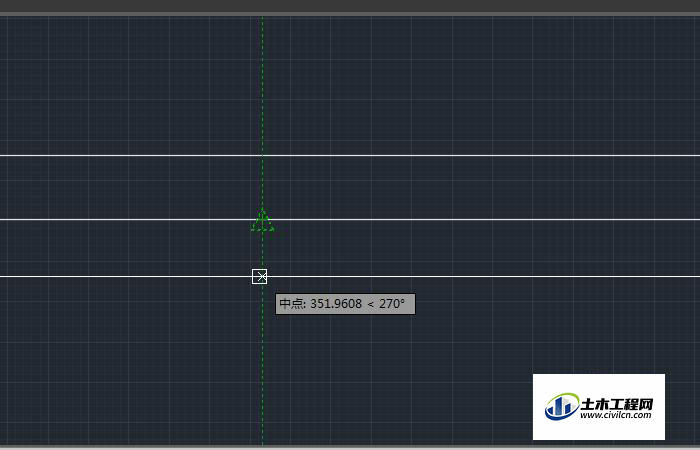

下面我们输入命令"H",敲回车就可以在绘图窗口画出水平的构造线，如图所示；
第3步

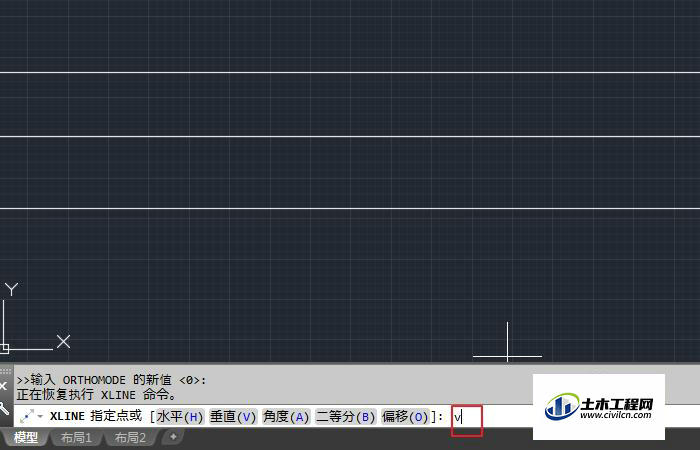

我们按两下空格键重新选择构造线的绘画模式，这次我们我们输入命令"V"，如图所示；
第4步

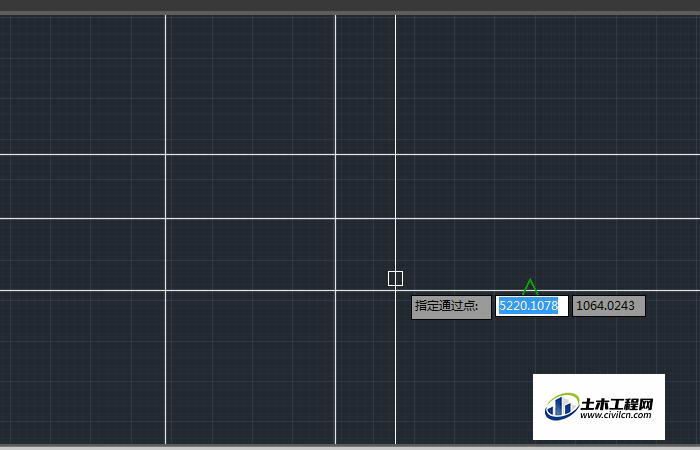

敲回车就可以在绘图窗口画出垂直的构造线，如图所示；
第5步

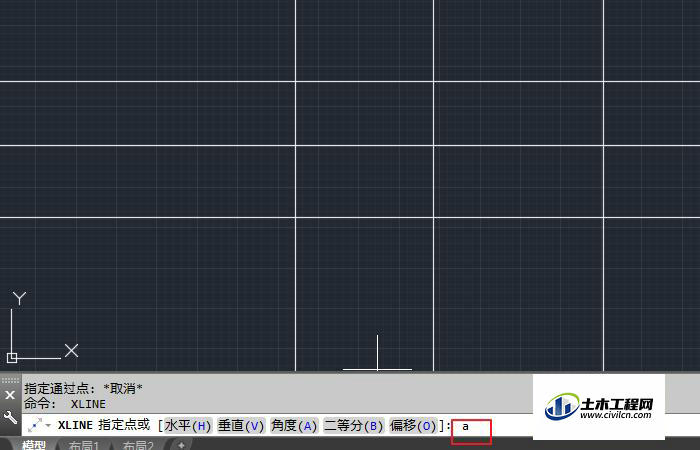

下面我们来画有角度的构造线，首先按两下空格键，然后输入命令"A"，如图所示；
第6步

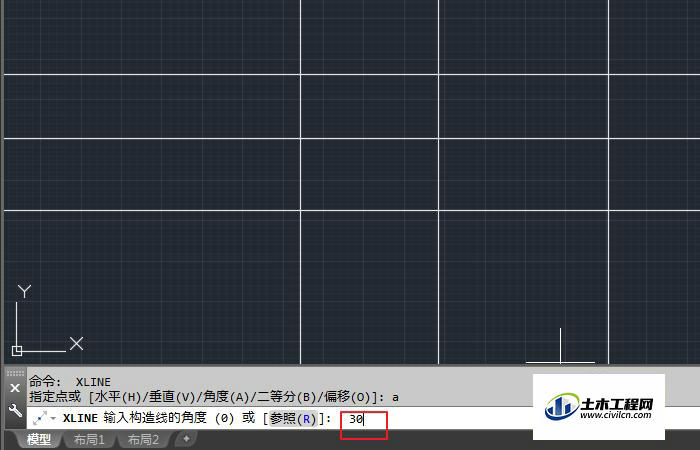

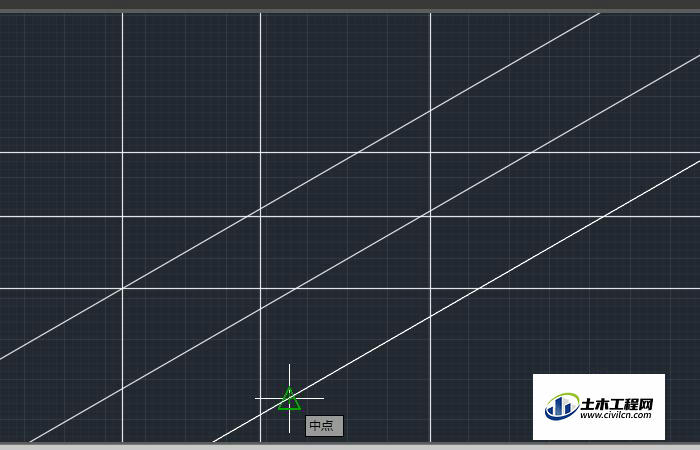

接着我们输入一个角度，这里输入"30"，即可画出多个与水平方向呈30度的构造线，如图所示；
第7步

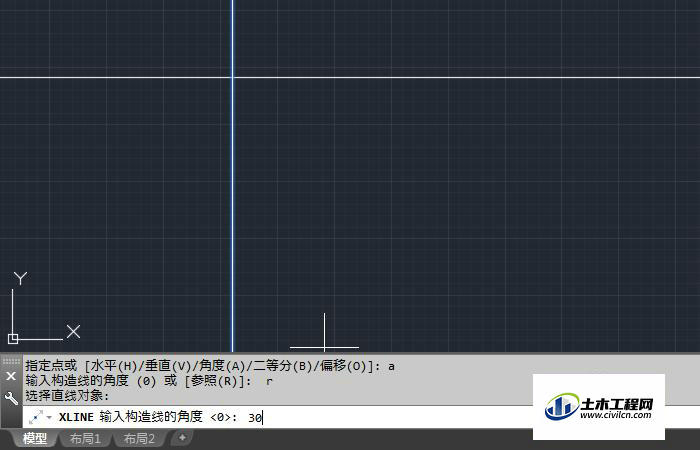

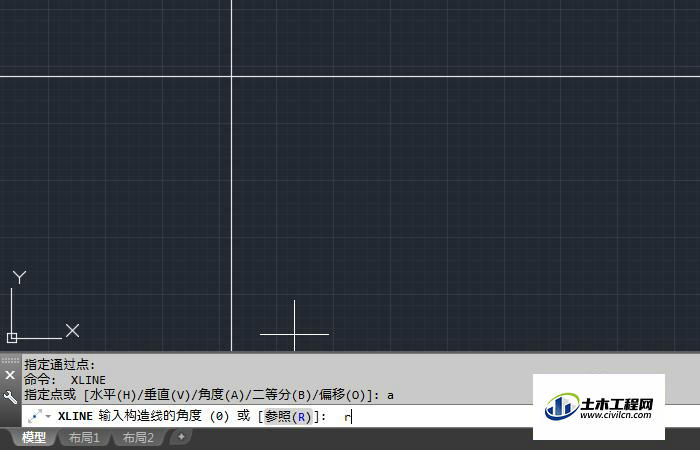

我们可以改变角度的参照标准，即在输入角度的时候，我们输入命令"r"，如图所示；
第8步

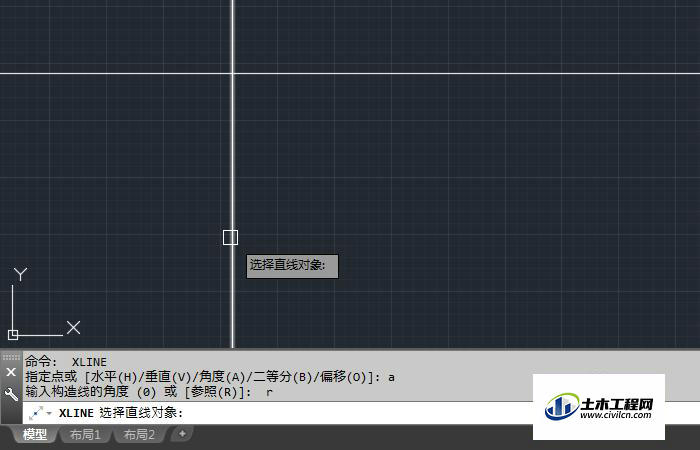

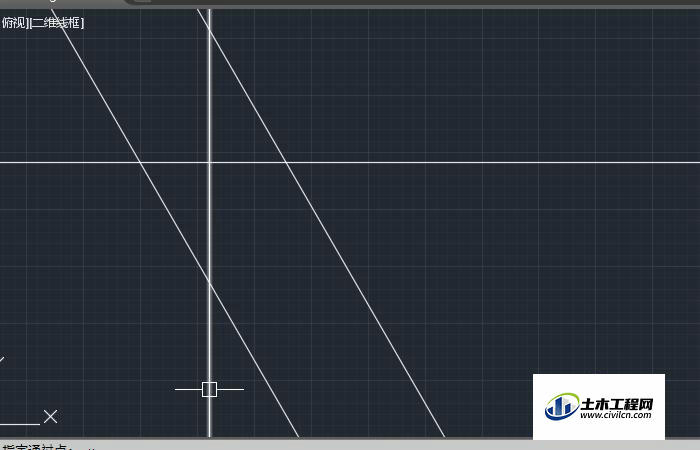

然后选择垂直的直构造线作为参照，角度仍然输入"30"，即可画出与垂直构造线呈30度的构造线，如图所示；
温馨提示：
以上就是关于“CAD构造线怎样使用？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
