CAD的绘图区域即指图形界限，能够帮助我们在绘图时绘制的图形不超过工作区域，所以一些内容比较丰富的图纸，都会需要进行设置，可是CAD怎样设置绘图区域呢？这就把方法分享给大家。
方法/步骤
第1步

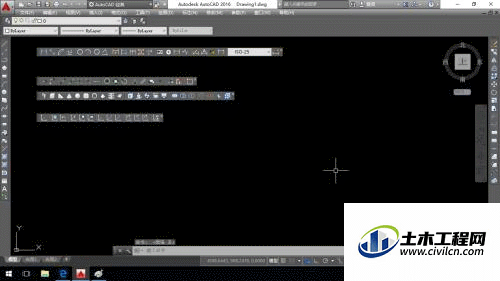

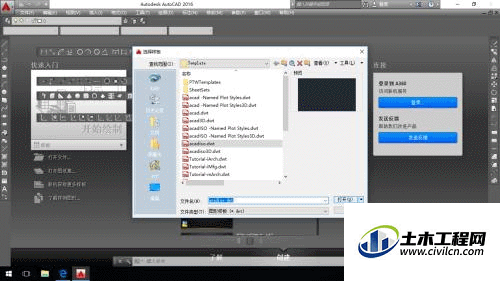

打开Auto CAD2016，单击新建按钮，选择图形样板，如图，单击打开。
第2步

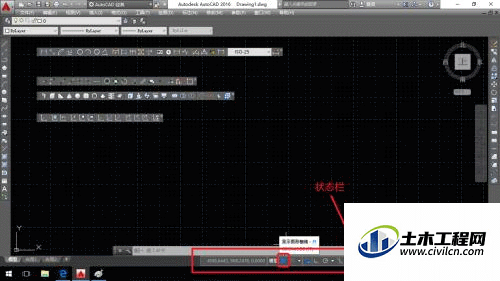

在新建的CAD图形文件中，首先在状态栏中激活栅格，即设置 显示图形栅格为开 ，这样才能看到图形界限的效果。
第3步

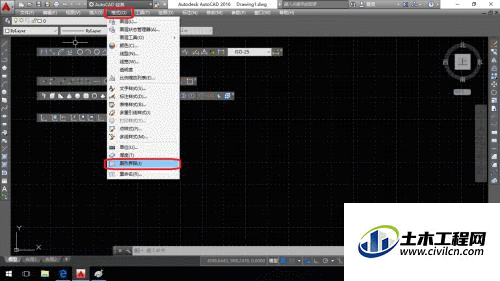

单击 格式-图形界限 命令。
第4步

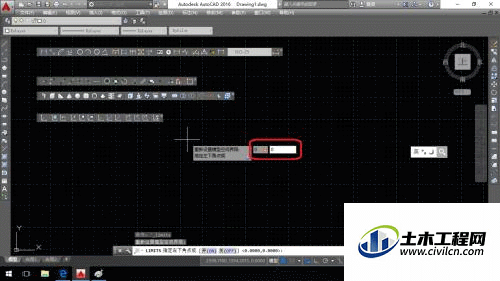

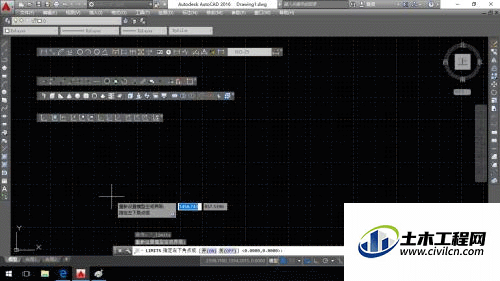

系统弹出命令提示：指定左下角点。

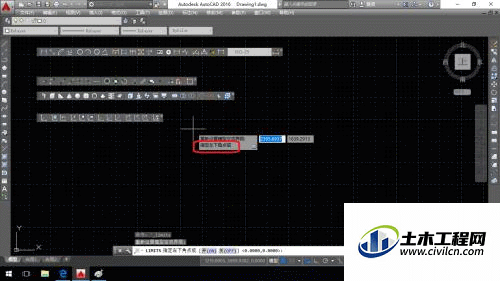

在进行命令输入前，单击 shift 键，将输入法切换到英文模式，如图。
第5步
键盘输入: 0,0
即指定左下角点为坐标：x=0，y=0
第6步
单击enter键，系统弹出命令提示：指定右上角点。
第7步
键盘输入: 297,210
即指定右上角点为坐标：x=297，y=210
第8步
单击enter键，完成图形界限的设置。此时栅格显示超出了图形界限范围。

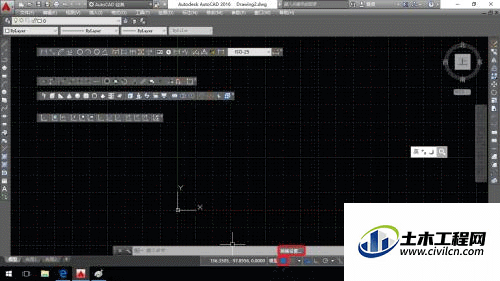

右键单击栅格，点击 网格设置。
第9步

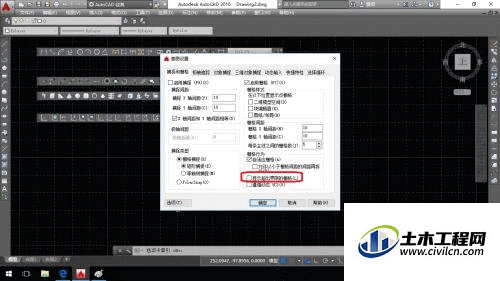

系统弹出 草图设置 对话框，取消勾选 显示超出界限的栅格，单击 确定。
第10步

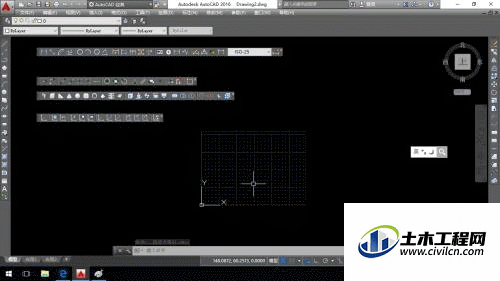

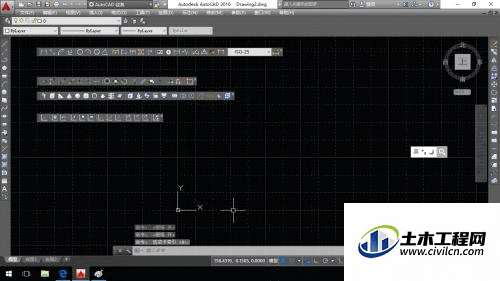

此时，栅格只显示在图形界限区域。
至此，完成图形界限的设置。
