CAD是目前一款比较热门的图形绘制软件，在画图的时候，为了让别人看明白我们的图纸，我们需要进行标注上问题，但是CAD标注样式文字怎么设置呢？样式的修改是很重要的，下面来告诉大家怎么做吧！
文字外观
第1步

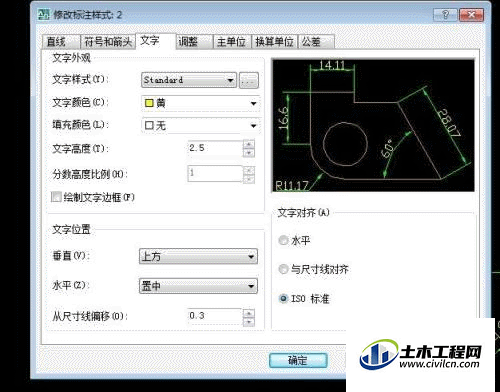

1、文字外观设置有文字样式，文字颜色，填充颜色、文字高度、分数高度比例和绘制文字边框。
2、文字样式主要设置文字的字体
3、文字颜色就是标注文字的颜色，尺寸线和尺寸界线的颜色是不跟着文字变化的，需要另外设置；

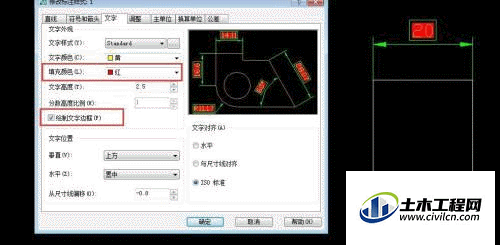

4、填充颜色其实就是文字的背景颜色，主要是在复杂图形上标注的时候，可以显示文字在前面不会被图形遮掩；
5、文字高度就是文字的大小，通常不建议直接修改文字高度，通过全局标注比例来修改
6、分数高度比例：只有当线型标注的单位格式为分数的时候，这个设置才可以使用
7、绘制文字边框：就是给标注文字添加边框，突出显示的作用。有的插件可以单独为文字添加边框
文字位置
第1步

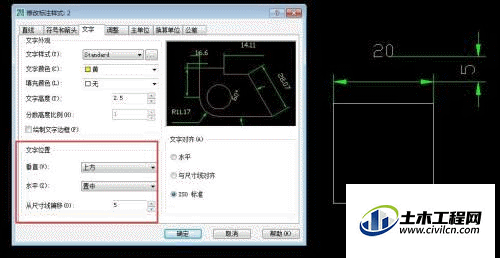

1、文字设置主要有垂直，水平和从尺寸线偏移；
2、垂直：设置有置中（文字在尺寸线中间位置）。上方（文字是尺寸线之上）
外部/JIS（主要针对文字对齐为水平，文字在尺寸线之外），
3、水平：主要就是设置文字的位置，居中/左/右（以尺寸界线的为参照）
4、从尺寸线偏移：就是文字与尺寸线之间的间距
第2步
1、文字位置和文字对齐方式的不同组合会有不同的标注效果。不过文字位置通常用的置中上方/置中

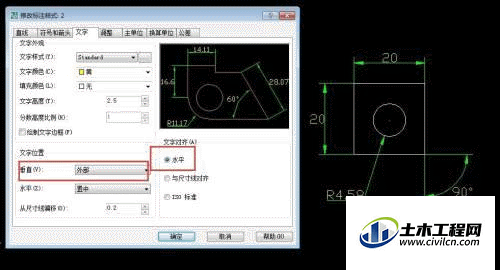

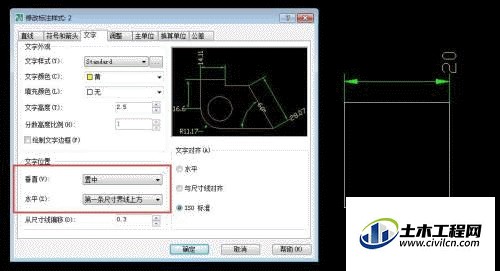

2、展示外部+水平和第一尺寸界线上方+ISO标注的标注效果
文字对齐
第1步
1、文字对齐方式有水平、与尺寸线对齐和ISO标注

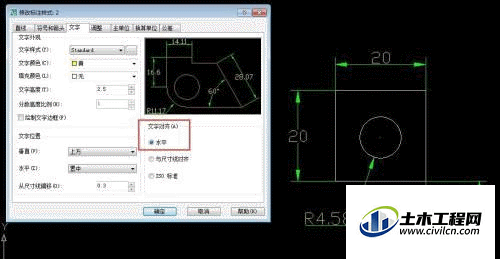

2、水平：就是水平放置文字，不管怎么标注始终保持标注文字为水平

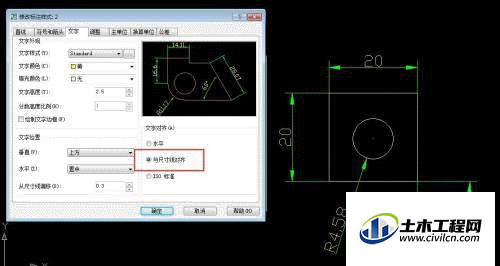

3、与尺寸线对齐：就是文字与尺寸线对齐，不管怎么标注始终保持标注文字与尺寸线对齐

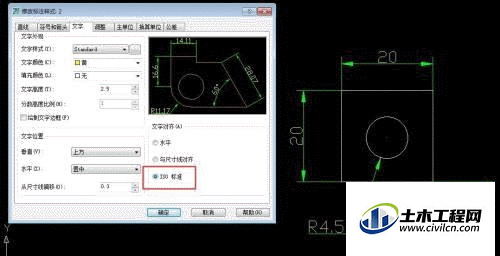

4、ISO标准：当文字在尺寸界线内，文字与尺寸线对齐；当文字值尺寸界线外，文字水平排列
温馨提示：
以上就是关于“CAD标注样式文字如何设置？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
