CAD是目前比较受欢迎的工程制图建模软件，软件中有强大的功能，能够帮助我们快速、精准的计算异形图形的尺寸、面积，周长。但是在软件中画好的图是没有标注的，为了更好的进行数控加工，我们都需要添加标注，下面来分享CAD图纸中坐标标注设置教程给大家。
方法/步骤
第1步

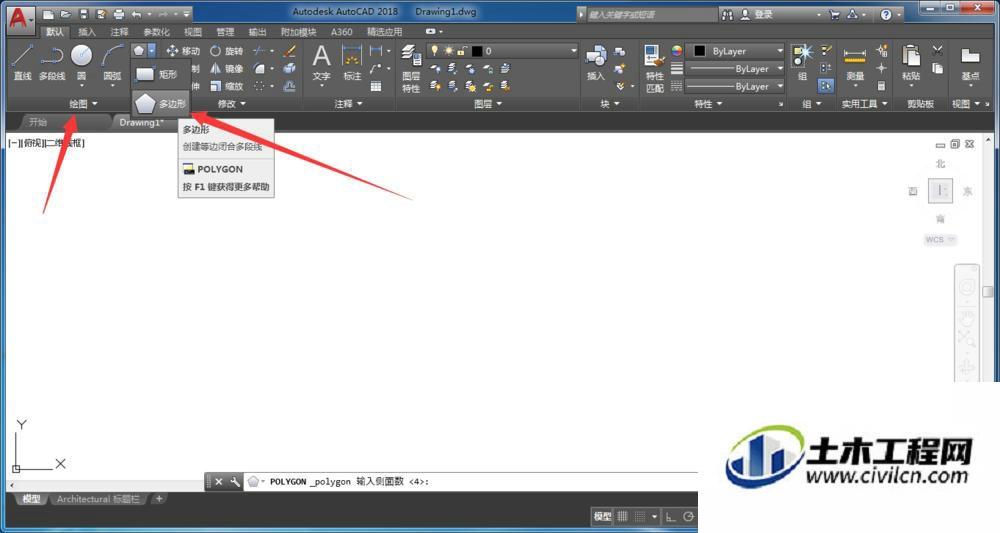

我们先在工具栏中绘图选项卡里面找到多边形命令，
第2步

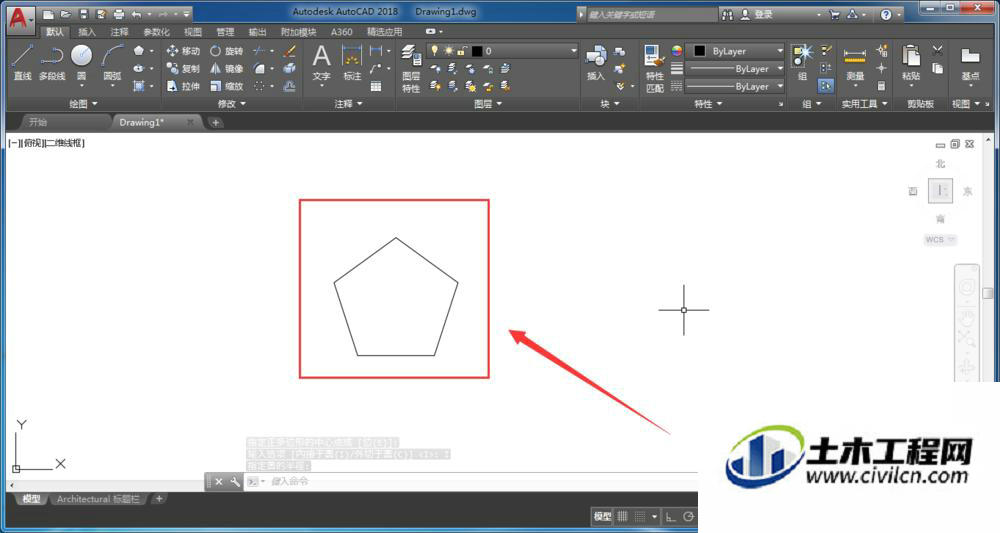

然后我们在绘图界面绘制了一个五边形，我们要给他的顶角标注坐标
第3步

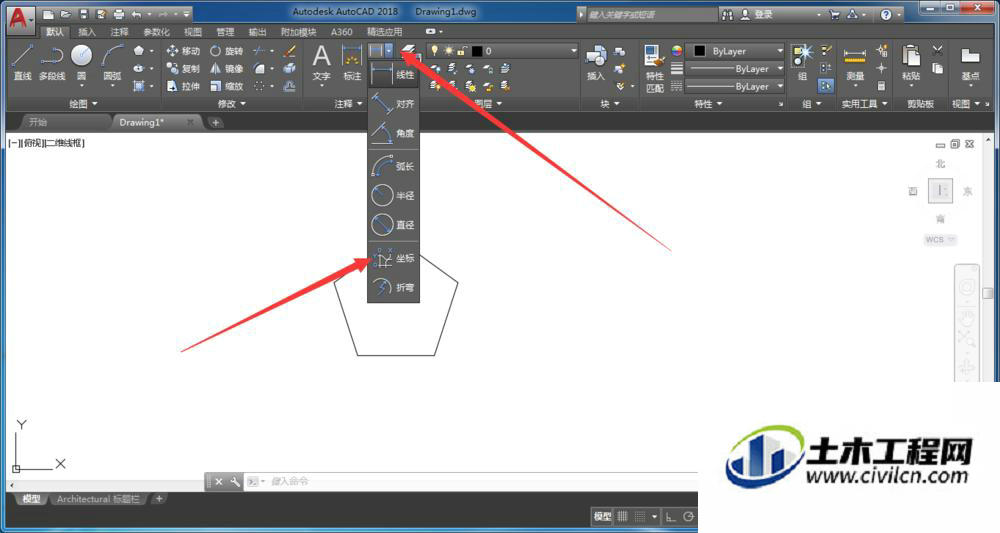

我们点击标注命令旁边的小三角，在下拉菜单中选择坐标标注命令，
第4步

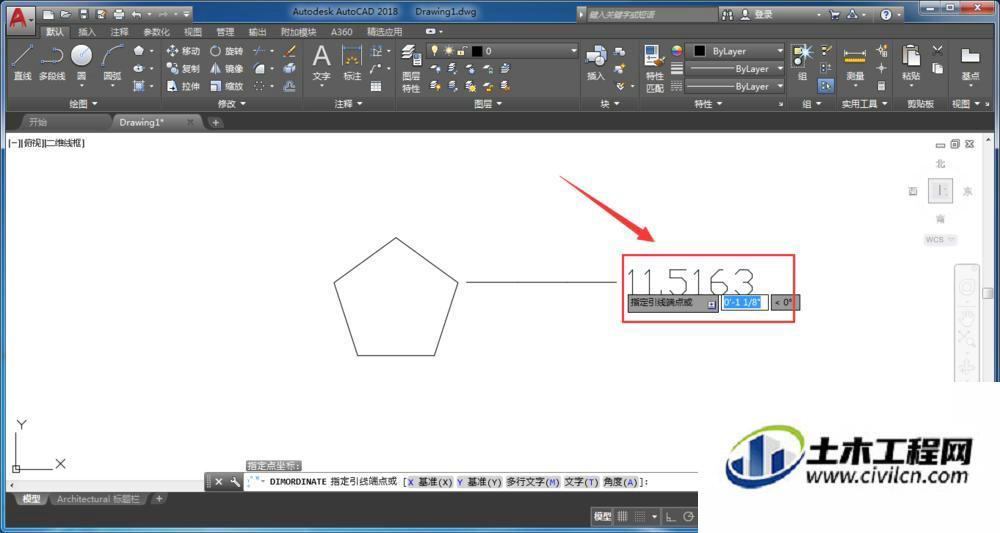

我们选中5个顶点的其中一个，水平拉伸的时候，得到的是x坐标，
第5步

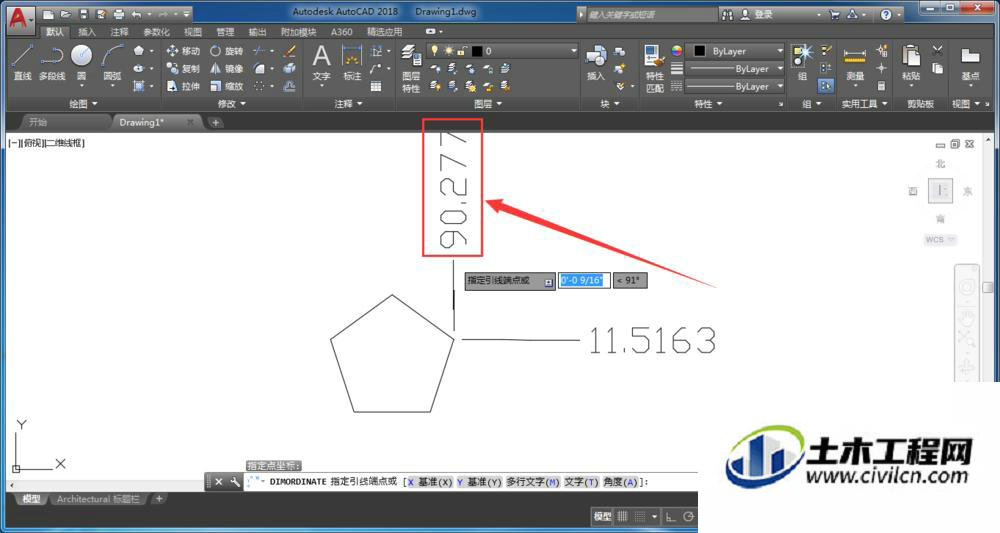

竖直方向拉伸的时候得到的是y的坐标，
第6步

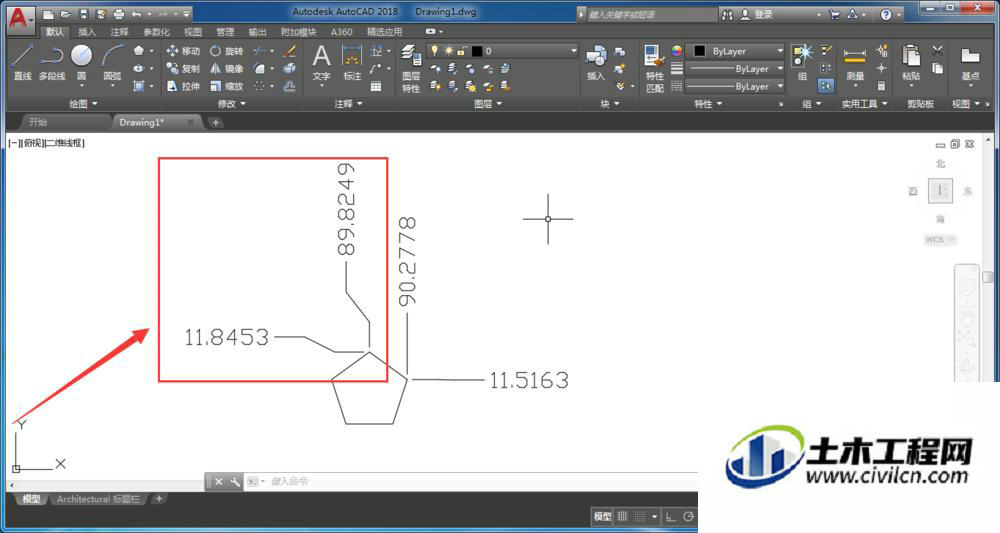

关于坐标的引出线拉出来可以是曲折的，如图所示，
温馨提示：
以上就是关于“CAD如何设置坐标标注？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
