CAD如何画圆角矩形和倒角矩形?

 矩形是一种平面图形,通常矩形的四个角都是直角,但是有时候需要绘制圆角矩形和倒角矩形,那么CAD圆角矩形和倒角矩形怎么画?我们可以利用CAD的工具来绘制,下面来告诉大家如何操作。

方法/步骤

第1步

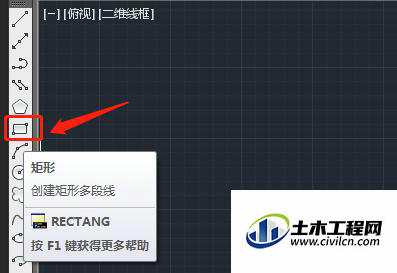

首先,打开CAD软件,在工具条中找到矩形,或者在命令行输入快捷键rec,回车或空格确认,进入矩形命令。


第2步

这时,命令行提示:指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]我们先来绘制倒角矩形,在命令行输入c,空格或回车确认。


第3步

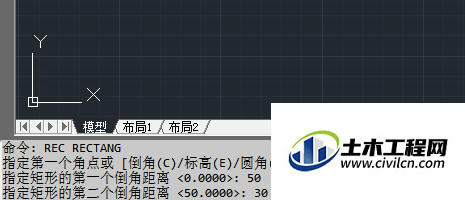

这时命令行提示:指定矩形的第一个倒角距离;我们输入第一个倒角的距离,50,回车或空格确认。


第4步

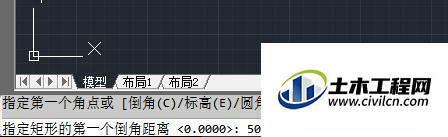

命令行继续提示:指定矩形的第二个倒角距离;我们输入第二个倒角的距离,30,回车或空格确认。


第5步

命令行提示:指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)];这是提示我们,确定矩形的第一个角点的位置,可以直接在画板上点击确定,也可以输入坐标值。


第6步

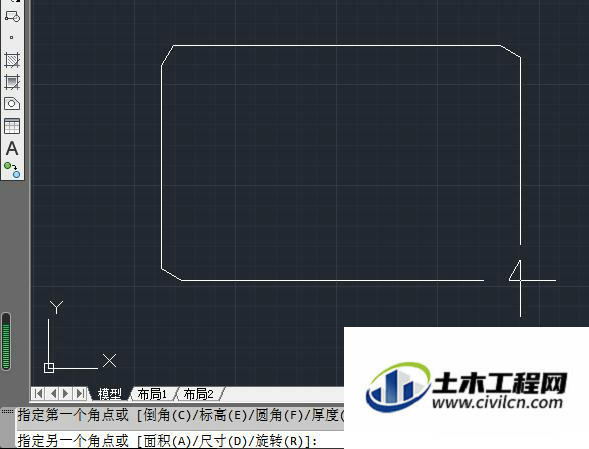

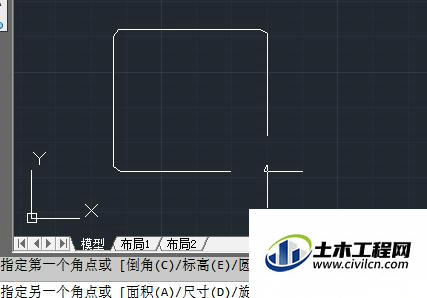

这时,命令行提示:指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)];我们可以用已知面积绘制矩形,也可以直接输入矩形长宽,还能绘制一定角度的矩形,回车确认。如何用已知面积绘制矩形?已知矩形长宽绘制矩形?如何绘制一定角度的矩形?


温馨提示:

以上就是关于“CAD如何画圆角矩形和倒角矩形?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
