CAD绘图功能强大，能以多种方式创建直线、圆、椭圆、多边形，条样曲线等基本图形对象。一般在默认的情况下，用CAD画矩形时是水平或者垂直的，但是CAD如何画出带角度的矩形呢？不知道的话，来看看下面是怎么操作的吧！
方法/步骤
第1步

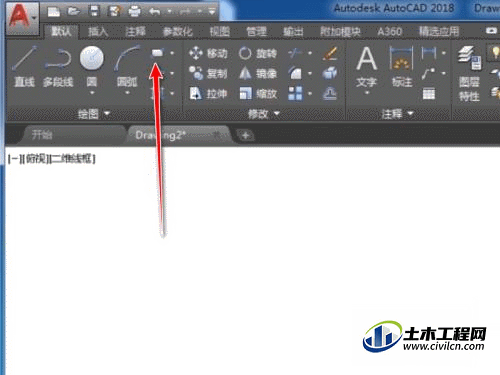

打开CAD以后，在绘图板块中找到矩形命令，
第2步

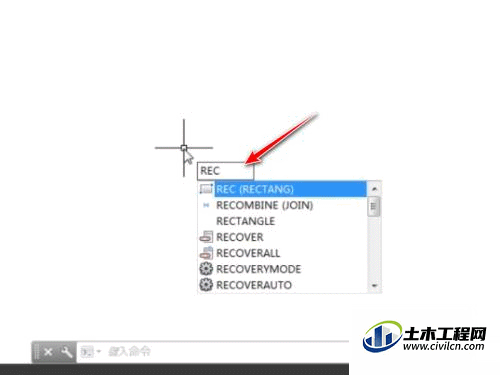

或者直接输入rec键，调出矩形命令，
第3步

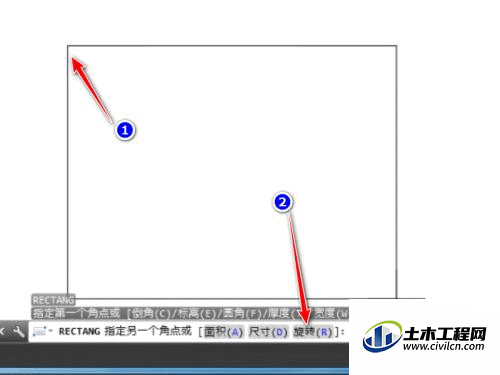

然后用鼠标左键指定矩形的一个角点，然后在命令栏中选择旋转，
第4步

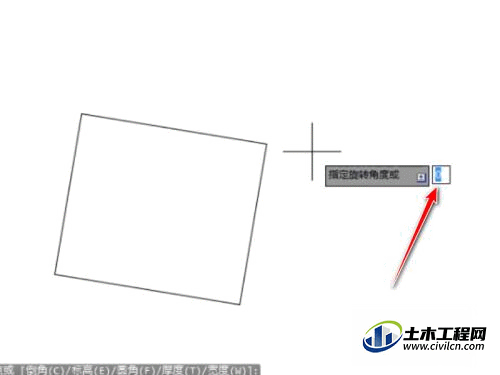

然后输入旋转的角度，敲击回车，
第5步

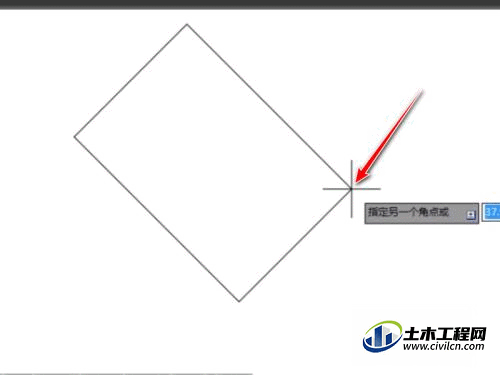

接着用鼠标左键指定矩形的另一个角点，就完成了一个带角度的矩形，
总结
1、打开CAD以后，在绘图板块中找到矩形命令，
2、或者直接输入rec键，调出矩形命令，
3、然后用鼠标左键指定矩形的一个角点，然后在命令栏中选择旋转，
4、然后输入旋转的角度，敲击回车，
5、接着用鼠标左键指定矩形的另一个角点，就完成了一个带角度的矩形。
