CAD是国际上非常流行的图纸设计软件,软件附带了许多了不起的功能,可以更加方便我们进行绘图。但一些图形需要我们自己会画,很多小伙伴不知道CAD怎么绘制动力配电箱?那么可以参考下面的教程。
方法/步骤
第1步

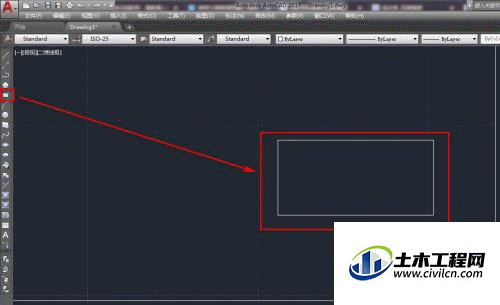

打开CAD,使用矩形工具在作图区绘制一个矩形,如下图。
第2步

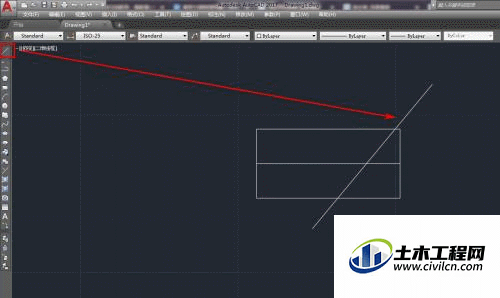

使用直线工具,绘制一条矩形中点的直线和一条斜线,如下图。
第3步

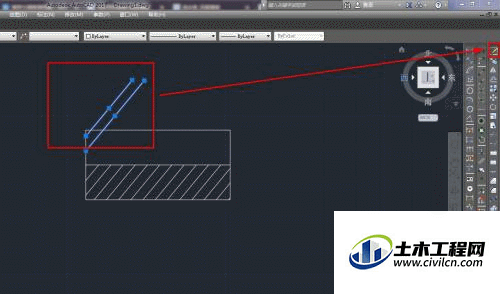

使用复制工具,以阵列复制的方式将斜线复制出多条,如下图。
第4步

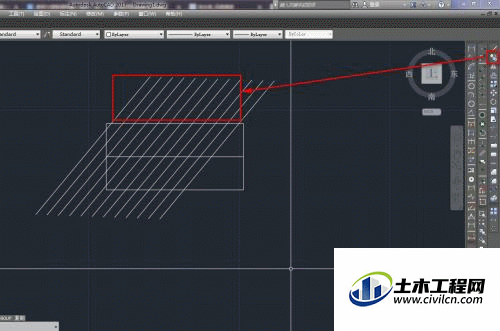

使用镜像工具,将复制的多条斜线做镜像,如下图。
第5步

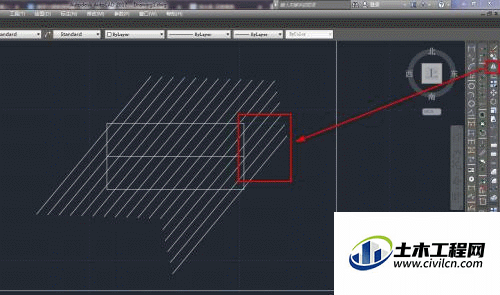

使用修剪工具,将多余的线条修剪掉,如下图。
第6步

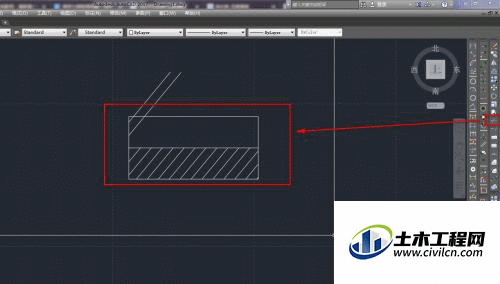

选择多余的线条,点击删除工具,删除多余的线条,如下图。
第7步

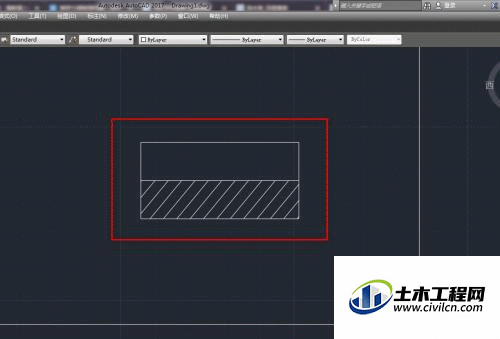

这样就得到了我们需要的动力配电箱,如下图。
