CAD定数等分画五角星

    CAD定数等分是CAD制图中经常使用到的命令,下面我们通过利用定数等分画五角星的方法展示定数等分的使用。

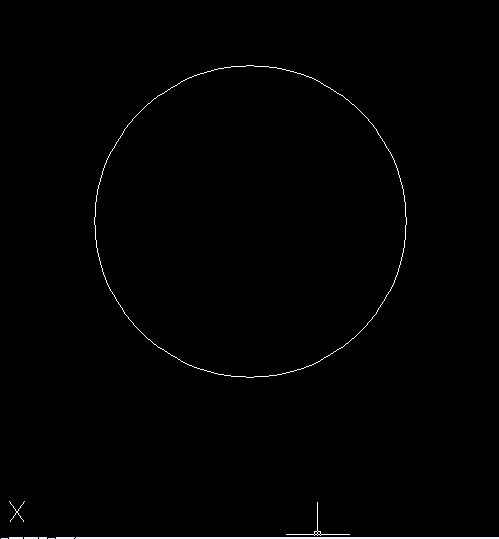

    首先我们利用绘制圆命令绘制出一个圆。

CAD定数等分画五角星教程

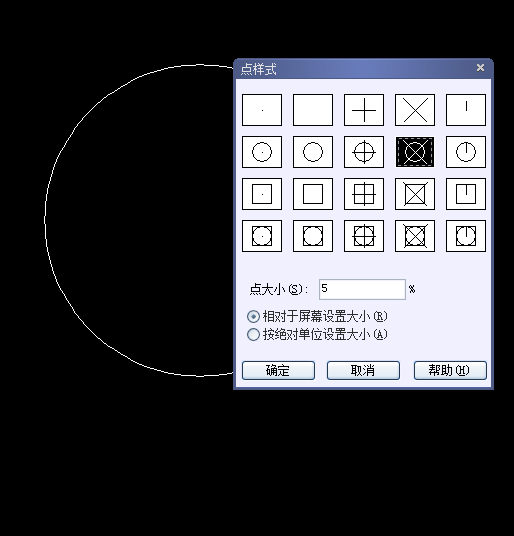

    然后因为默认的等分点比较小,比较难识别,所以我们调整一下点样式,使我们更方便的使用。输入命令符“DDPTYPE”点样式命令。

CAD定数等分画五角星教程

    选择一个比较直观容易看清的点样式。

CAD定数等分画五角星教程

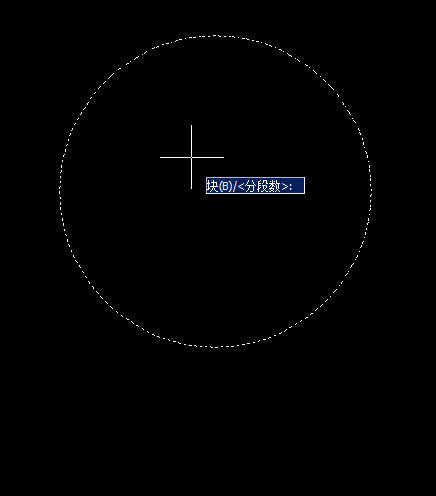

    输入定数等分命令符“div”。

CAD定数等分画五角星教程

  选择五等分。

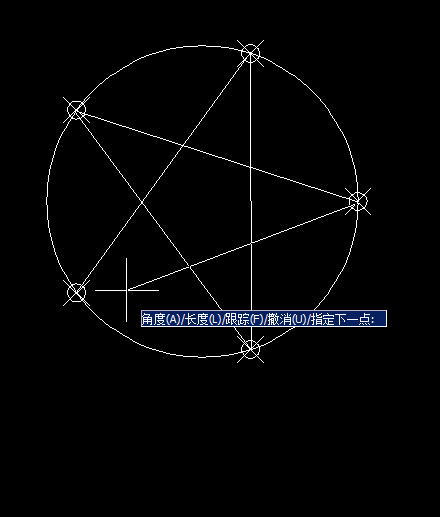

  依次将各个等分点连接起来。

CAD定数等分画五角星教程

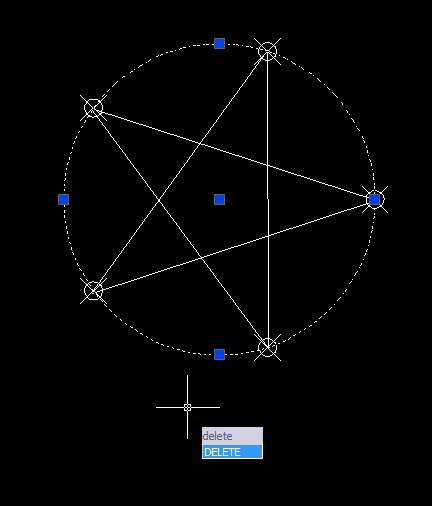

  然后我们点击一个最先绘制的圆,直接按“delete”键删除圆,或者启用删除命令删除整一个圆。

CAD定数等分画五角星教程

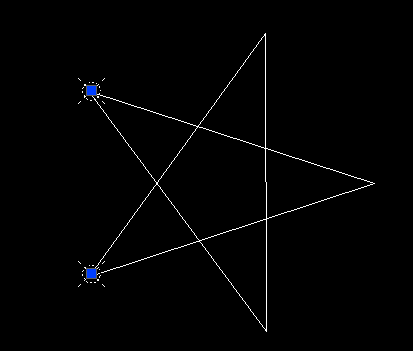

  依照删除圆的办法,依次删除原来各个标志点。

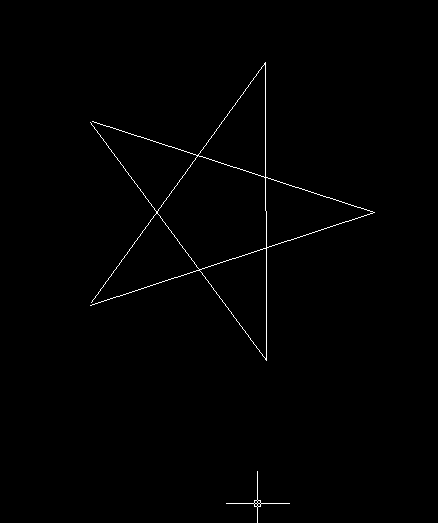

CAD定数等分画五角星

       就这样,一个完美的五角星就通过等数定分命令绘制出来了。工业、建筑设计物体,一般为了制造方便和美观,会在制图中经常使用到定数等分命令。所以,熟悉的使用这个命令是初学者的基本功。

CAD定数等分画五角星教程
