案例（一）：

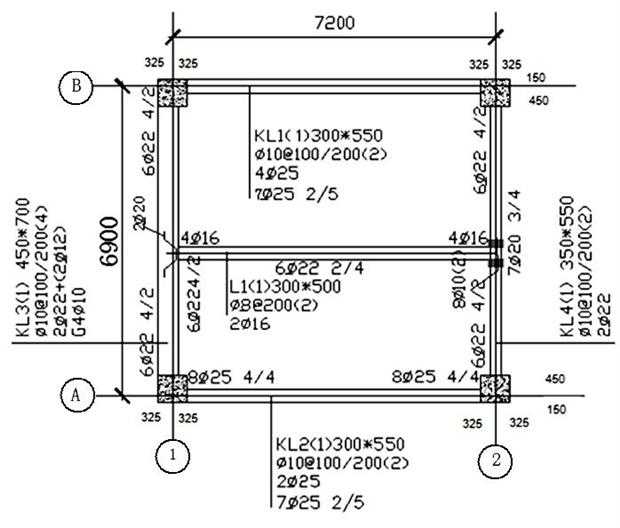

（图1）
梁的环境描述：
抗震等级：二级
砼标号：C30
保护层：基础梁 40mm 框架梁 25mm 柱25mm
案例中均为KZ1 650*600
直径＞22mm时为焊接，直径≤22mm时为搭接

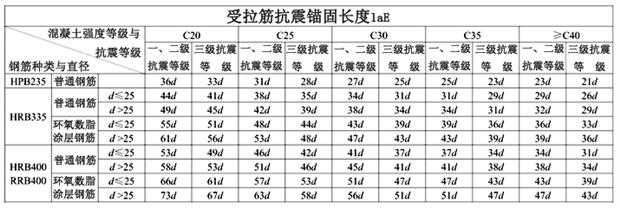

锚固长度LaE按照受拉钢筋抗震锚固长度取值。
（图2）

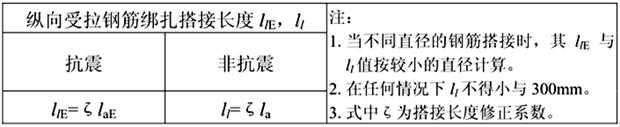

纵向受拉钢筋的绑扎搭接长度LlE，Ll与锚固的关系
（图3）

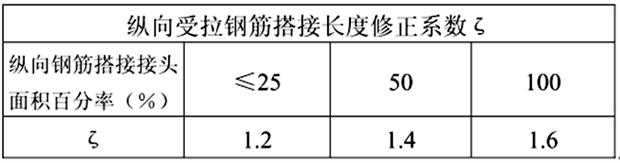

其中修正系数与纵向受拉钢筋搭接接头面积百分率有关系：
（图4）
1) 当纵向钢筋搭接接头面积百分率≤25%时，搭接长度＝1.2LaE
2) 当纵向钢筋搭接接头面积百分率＞25≤50时，搭接长度＝1.4 LaE
3) 当纵向钢筋搭接接头面积百分率＞10≤100时，搭接长度＝1.6 LaE
北京2001定额规定：直径≤12mm时12m一个搭接，直径＞12mm时8m一个搭接。
得知案例（一）中
锚固长度：一级27d； 二级 34/38d；
搭接长度：一级38d ；二级 48/54d ；
（一）案例（一）KL1分析：

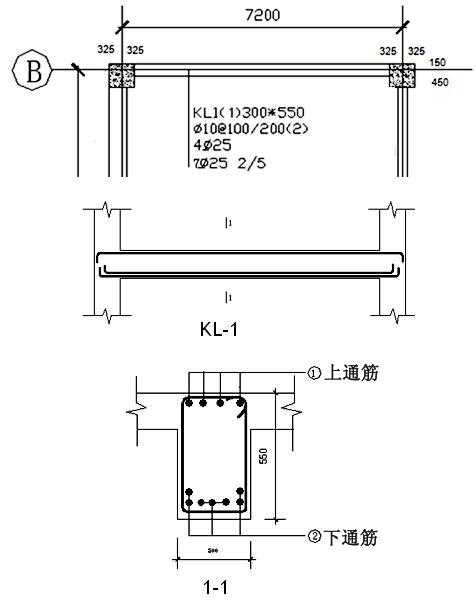

（图5）
KL1需要计算
1. 上部通长筋；
2. 下部通长筋；
箍筋的长度及根数。

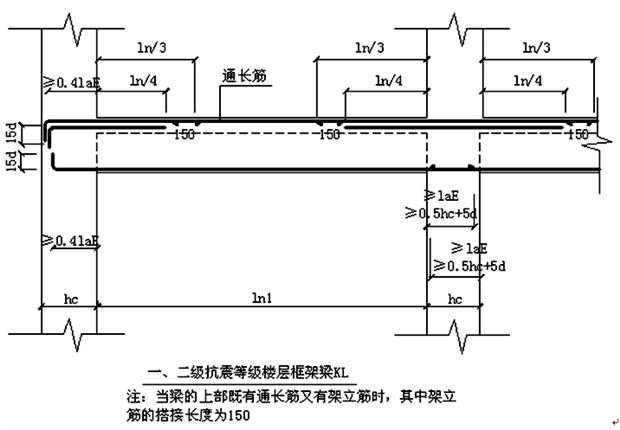

1. 上部通长筋
（图6）
从上图可知：
上部通长筋的计算公式＝净跨长+左锚固长度+右锚固长度
a) 净跨长＝根据图纸计算，即Ln1的长度。
案例（一）中Ln1＝7200-325-325＝6550mm
b) 左右锚固长度
a) 当hc-保护层＞LaE时，取Max（LaE ，0.5hc+5d）
b) 当hc-保护层≤ LaE时，必须弯锚，弯锚值为hc-保护层+15d
案例（一）中
LaE＝34*25＝850mm＞hc-保护层＝625mm须弯锚
hc-保护层+15d＝1000mm
上部通长筋长度＝净跨长+左支座锚固+右支座锚固
＝6550+1000+1000＝8550mm
1个搭接
4根
2. 下部通长筋
（同上部通长筋计算）
下部通长筋的计算公式＝净跨长+左锚固长度+右锚固长度
案例（一）中
下部通长筋长度＝净跨长+左支座锚固+右支座锚固
＝6550+1000+1000＝8550mm
1个搭接
7根

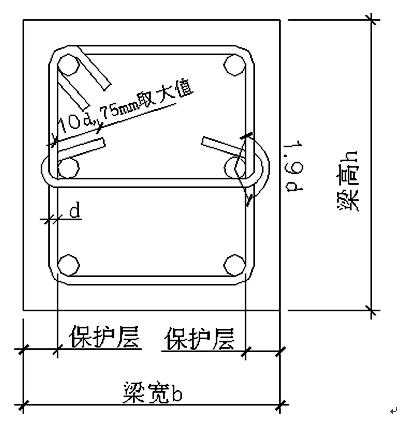

3. 箍筋
（同柱箍筋计算）
（图7）

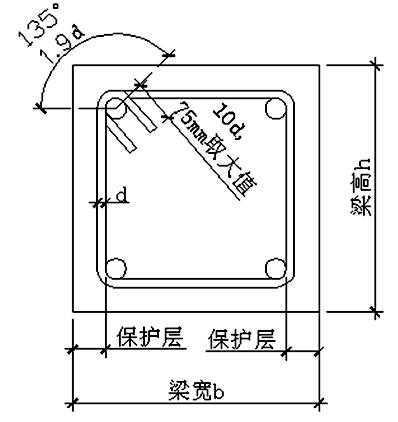

箍筋计算公式
箍筋长度＝（梁宽b-保护层*2+d*2）*2+（梁高h-保护层*2+d*2）*2+1.9d*2+max（10d，75mm）*2
＝（梁宽b-保护层*2）*2+（梁高h-保护层*2）*2+1.9d*2+max（10d，75mm）*2+8d
案例（一）中
箍筋长度
＝（梁宽b-保护层*2+d*2）*2+（梁高h-保护层*2+d*2）*2+1.9d*2+max（10d，75mm）*2
＝（300-25*2+2*10）*2+（550-25*2+2*10）*2+1.9*10*2+2*10*10
＝1818mm
4. 箍筋根数计算
一级抗震等级KL，WKL
二、三、四级抗震等级KL,WKL
（图8）

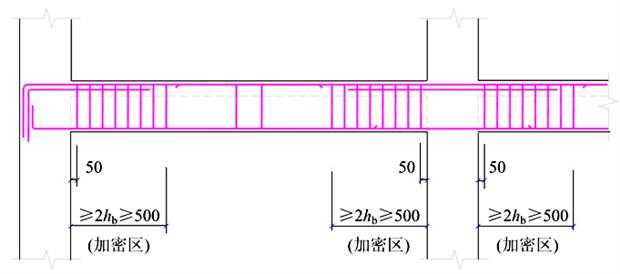

a) 一级抗震加密区长度≥2hb≥500

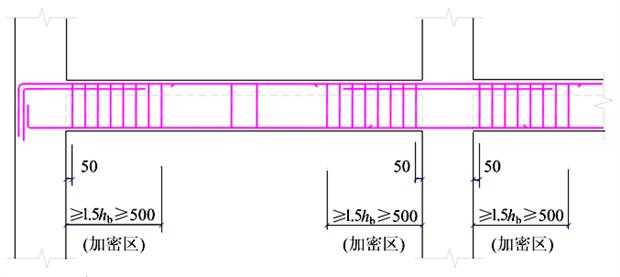

b) 二、三、四级抗震加密区长度≥1.5hb≥500
c) 箍筋距柱边50mm起步
箍筋根数＝（（左加密区长度-50）/加密间距+1）+（非加密区长度/非加密间距-1）+（（右加密区长度-50）/加密间距+1）
案例（一）中
二级抗震加密区长度≥1.5hb≥500
1.5hb＝1.5*550＝825mm＞500mm，取825mm
左加密区长度＝825mm
同理，右加密区长度＝825mm
箍筋根数＝ceil（（左加密区长度-50）/加密间距）+1+ceil（非加密区长度/非加密间距）-1+ceil（（右加密区长度-50）/加密间距）+1
＝ceil（（1.5*550-50）/100）+1+ceil（（1.5*550-50）/100）+1+ceil（（7200-325*2-550*1.5*2）/200）-1＝42根
（一） 案例（一）KL2分析：

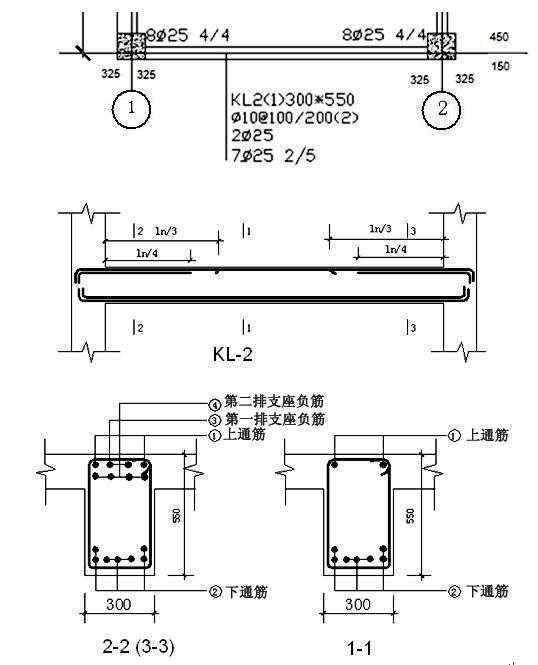

（图9）
KL2需要计算
1. 上部通长筋；
2. 下部通长筋；
3. 支座负筋（第一排和第二排）；
4. 箍筋的长度及根数。
1. 上部通长筋
上部通长筋长度＝净跨长+左支座锚固+右支座锚固
＝（7200-325-325）+（650-25+15*25）+（650-25+15*25）
＝8550mm
1个搭接
2根
2. 下部通长筋
上部通长筋长度＝净跨长+左支座锚固+右支座锚固
＝（7200-325-325）+（650-25+15*25）+（650-25+15*25）
＝8550mm
1个搭接
7根
3. 端支座负筋（第一排）
端支座负筋的长度＝净跨长/3+支座锚固
支座锚固长度
a) 当hc-保护层＞LaE时，取Max（LaE，0.5hc+5d）
b) 当hc-保护层≤ LaE时，必须弯锚 ，弯锚值为hc-保护层+15d
案例（一）中
8B25 4/4表示第一排为4B25，第二排为4B25，去掉上部通长筋2B25，剩下第一排支座负筋根数为2B25。
LaE＝34*25＝850mm＞hc-保护层＝625mm须弯锚
hc-保护层+15d＝650-25+15*25＝1000mm
左支座负筋的长度＝净跨长/3+支座锚固＝6550/3+1000＝3183mm
2根
右支座负筋的长度＝净跨长/3+支座锚固＝6550/3+1000＝3183mm
2根
4. 端支座负筋（第二排）
端支座负筋的长度＝净跨长/4+支座锚固
支座锚固长度
a) 当hc-保护层＞LaE时，取Max（LaE ，0.5hc+5d）
b) 当hc-保护层≤ LaE时，必须弯锚 ，弯锚值为hc-保护层+15d
案例（一）中
8B25 4/4表示第一排为4B25，第二排为4B25
LaE＝34*25＝850mm＞hc-保护层＝625mm须弯锚
hc-保护层+15d＝650-25+15*25＝1000mm
左支座负筋的长度＝净跨长/4+支座锚固＝6550/4+1000＝2638mm
4根
右支座负筋的长度＝净跨长/4+支座锚固＝6550/4+1000＝2638mm
4根
5. 箍筋长度
箍筋长度＝（梁宽b-保护层*2+d*2）*2+（梁高h-保护层*2+d*2）*2+1.9d*2+max（10d，75mm）*2＝（300-25*2+2*10）*2+（550-25*2+2*10）*2+1.9*10*2+10*10＝1818mm
箍筋根数＝ceil（（左加密区长度-50）/加密间距）+1+ceil（非加密区长度/非加密间距）-1+ceil（（右加密区长度-50）/加密间距）+1
＝ceil（（1.5*550-50）/100）+1+ceil（（1.5*550-50）/100）+1+ceil（（7200-325*2-550*1.5*2）/200）-1
＝42根

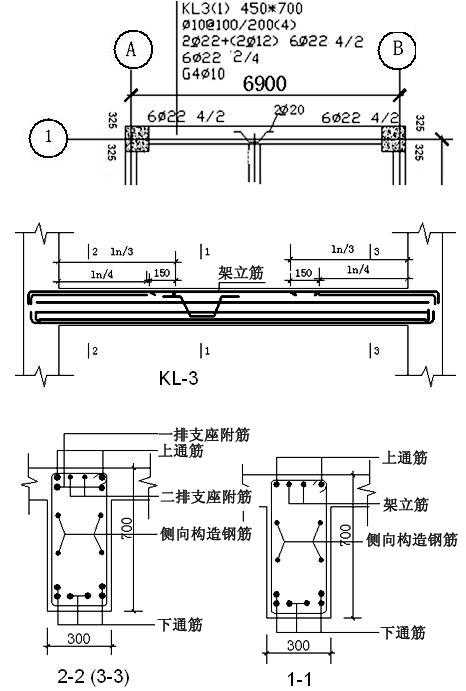

（三）案例（一）KL3分析：
（图10）
KL3需要计算
1. 上部通长筋；
2. 架立筋；
3. 下部通长筋；
4. 支座负筋：左支座负筋（第一排，第二排），右支座负筋（第一排，第二排）；
5. 侧面纵向构造钢筋；
6. 箍筋长度及根数；
7. 拉筋；
8. 吊筋。
1. 上部通长筋
上部通长筋长度＝净跨长+左支座锚固+右支座锚固＝（6900-450-450）+（600-25+15*22）+（600-25+15*22）＝7810mm
2根
2. 下部通长筋
下部通长筋长度＝净跨长+左支座锚固+右支座锚固＝（6900-450-450）+（600-25+15*22）+（600-25+15*22）＝7810mm
6根
3. 端支座负筋（第一排）
左支座负筋的长度＝净跨长/3+支座锚固＝（6900-450-450）/3+（600-25+15*22）＝2905 mm
2根
右支座负筋的长度＝净跨长/3+支座锚固＝（6900-450-450）/3+（600-25+15*22）＝2905 mm
2根
4. 端支座负筋（第二排）
左支座负筋的长度＝净跨长/4+支座锚固＝（6900-450-450）/4+（600-25+15*22）＝2405 mm
2根
右支座负筋的长度＝净跨长/4+支座锚固＝（6900-450-450）/4+（600-25+15*22）＝2405 mm
2根
5. 架立筋
2B22+（2A12）用于四肢箍，其中2B22为通长筋，2A12为架立筋

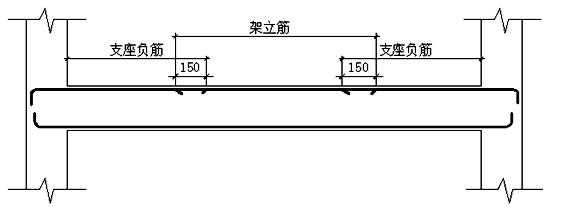

架立筋与支座负筋的搭接长度为150mm。
（图11）
案例（一）中
净跨长为6900-450-450＝6000mm
其中左支座负筋伸入跨内长度为（6900-450-450）/3＝2000mm
右支座负筋伸入跨内长度为（6900-450-450）/3＝2000mm
架立筋长度＝（6900-450-450）-（6900-450-50）/3-（6900-450-450）/3+150*2＝2300mm
2根
6. 侧面纵向构造钢筋

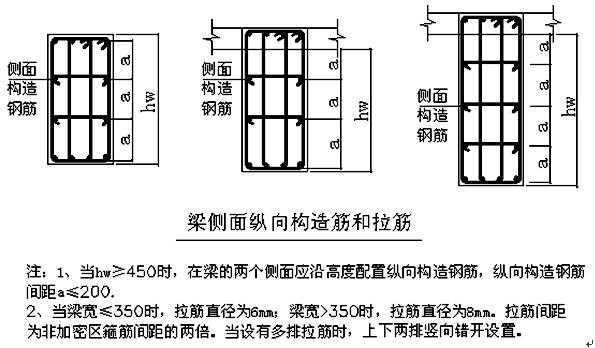

当梁腹板高度（ 梁高-板厚） hw≥450mm时，须配置纵向构造钢筋。
其搭接长度和锚固长度可取为15d。
一级钢筋要加弯钩为6.25d。
（图12）
侧面纵向构造钢筋长度＝净跨长+15d*2+6.25d*2
案例（一）中
侧面纵向构造钢筋长度＝（6900-450-450）+2*150+2*6.25*10＝6425mm
4根
7. 拉筋
有梁侧面构造钢筋，就必须配置拉筋.
当梁宽≤350mm时，拉筋直径为6mm
当梁宽＞350mm时，拉筋直径为8mm
拉筋间距为非加密区箍筋间距的二倍。
（图13）
KL3的梁宽为450mm，大于350mm，所以拉筋直径为8mm。
拉筋长度＝梁宽-2*保护层+2d +2*1.9d+2*max（10d，75mm）
案例（一）中
拉筋长度＝梁宽-2*保护层+2d +2*1.9d+2*max（10d，75mm）＝（450-2*25）+2*8+2*1.9*8+2*80＝606mm
根数为ceil（6900-450*2）/（200*2）+1 ＝16根*2＝32根
8. 吊筋
吊筋底部各宽出此梁两端各50mm。
当梁高≤800mm时夹角为45度，当梁高＞800mm时夹角为60度。
吊筋上端水平锚固为20d。
吊筋长度＝次梁宽+2*50+2*（梁高-2-保护层）/正弦45度（60度）+2*20d
案例（一）中
吊筋长度＝次梁宽+2*50+2*（梁高-2-保护层）/正弦45度（60度）+2*20d＝300+2*50+2*（700-2*25）*1.414+2*20*20＝3038mm
2根
9. 箍筋
箍筋长度＝（梁宽b-保护层*2+d*2）*2+（梁高h-保护层*2+d*2）*2+1.9d*2+max（10d，75mm）*2＝（450-25*2+2*10）*2+（700-25*2+2*10）*2+1.9*10*2+2*10*10＝2418mm
箍筋根数
箍筋根数＝ceil（（左加密区长度-50）/加密间距）+1+ceil（非加密区长度/非加密间距）-1+ceil（（右加密区长度-50）/加密间距）+1
＝ceil（（1.5*700-50）/100）+1+ceil（（1.5*700-50）/100）+1+ceil（（6900-450*2-700*1.5*2）/200）-1
＝41根
箍筋2号
箍筋2长度计算
箍筋2的长度＝2*（（梁宽1b-2*保护层-2*d1/2）/3+2*d1/2）+2*（梁高h-2*保护层）+2*1.9d2+2*max（10d2，75mm）+8d2＝2*（（450-2*25-2*22/2）/3*1+2*22/2）+2*（700-2*25）+2*（11.9*10）+（8*10）＝1914mm
41根

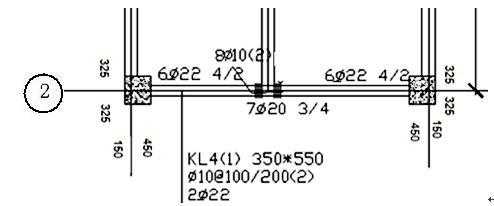

（四）案例（一）KL4分析：
（图16）
1. 上部通长筋
上部通长筋长度＝净跨长+左支座锚固+右支座锚固＝（6900-450-450）+（600-25+15*22）+（600-25+15*22）＝7810mm
2根
2. 下部通长筋
下部通长筋长度＝净跨长+左支座锚固+右支座锚固＝（6900-450-450）+（600-25+15*20）+（600-25+15*20）＝7750mm
7根
3. 端支座负筋（第一排）
左支座负筋的长度＝净跨长/3+支座锚固＝（6900-450-450）/3+（600-25+15*22）＝2905 mm
2根
右支座负筋的长度＝净跨长/3+支座锚固＝（6900-450-450）/3+（600-25+15*22）＝2905 mm
2根
4. 端支座负筋（第二排）
左支座负筋的长度＝净跨长/4+支座锚固＝（6900-450-450）/4+（600-25+15*22）＝2405 mm
2根
右支座负筋的长度＝净跨长/4+支座锚固＝（6900-450-450）/4+（600-25+15*22）＝2405 mm
2根
5. 吊筋
吊筋长度＝次梁宽+2*50+2*（梁高-2-保护层）/正弦45度（60度）+2*20d＝300+2*50+2*（550-2*25）*1.414+2*20*20＝2614mm
2根
6. 箍筋
箍筋长度＝（梁宽b-保护层*2+d*2）*2+（梁高h-保护层*2+d*2）*2+1.9d*2+max（10d，75mm）*2＝（350-25*2+2*10）*2+（550-25*2+2*10）*2+1.9*10*2+2*10*10＝1918mm
箍筋根数
次梁加筋（附加箍筋）
《钢筋混凝土结构设计规范》GB50010-2002第10.2.13条对此有规定：“位于梁下部或梁截面高度范围内的集中荷载，应全部由附加横向钢筋(箍筋、吊筋)承担，附加横向钢筋宜采用箍筋”。设计时，结构设计师一般优先采用左右加三道加密箍筋，并在设计强度不够的情况下才在附加箍筋的基础上增加吊筋 。
有吊筋不一定有加筋，其工作原理都是一样的，有其一即可 。
KL4在主次梁交接处增加了吊筋，吊筋两侧各增加了四个箍筋，而该区域的正常箍筋或加密区箍筋照设。所以KL-4除正常箍筋照设外，又增加了8个箍筋。附加箍筋构造如下图所示：
（图17）
箍筋根数＝ceil（（左加密区长度-50）/加密间距）+1+ceil（非加密区长度/非加密间距）-1+ceil（（右加密区长度-50）/加密间距）+1
＝ceil（（1.5*550-50）/100）+1+ceil（（1.5*550-50）/100）+1+ceil（（6900-450*2-550*1.5*2）/200）-1+8＝47根
