案例（二）：

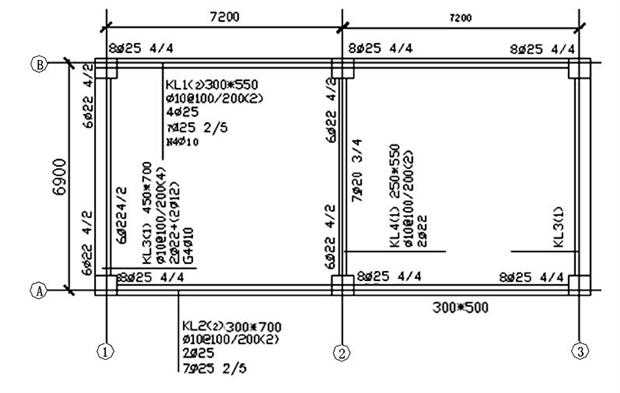

（图1）
（一）案例（二）中KL-1分析：
通过本节的学习，您将
掌握双跨框架梁的钢筋（上部通长筋，下部通长筋，中间支座负筋，受扭纵向钢筋）的计算；

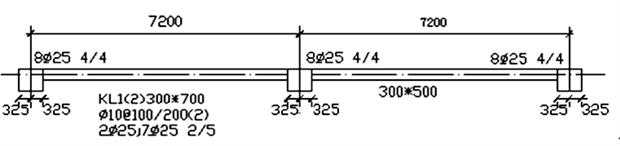

（图2）
KL-1需要计算
1. 上部纵筋：上部通长筋；
2. 下部纵筋：下部通长筋；
3. 支座负筋：左支座负筋（第一排，第二排），中间支座负筋（第一排，第二排），右支座负筋（第一排，第二排）；
4. 受扭纵向钢筋；
5. 拉筋；
6. 箍筋长度及根数。
1. 上部通长筋
案例（二）中
LaE＝34*25＝850mm＞hc-保护层＝625mm须弯锚
hc-保护层+15d＝1000mm
上部通长筋长度＝净跨长+左支座锚固+右支座锚固＝（7200+7200-325-325）+1000+1000＝15750mm
北京2001定额规定：直径≤12mm时12m一个搭接，直径＞12mm时8m一个搭接。
1个搭接
2根
2. 下部通长筋
案例（二）中
下部通长筋长度＝净跨长+左支座锚固+右支座锚固＝（7200+7200-325-325）+1000+1000＝15750mm
1个搭接
7根
3. 端支座负筋（第一排）
案例（二）中第一跨左支座（第一排）
8B25 4/4表示第一排为4B25，第二排为4B25，去掉上部通长筋2B25，剩下第一排支座负筋根数为2B25。
LaE＝34*25＝850mm＞hc-保护层＝625mm须弯锚
hc-保护层+15d＝1000mm
第一跨左支座负筋的长度（第一排）＝净跨长/3+支座锚固＝（7200-325-325）/3+1000＝3183mm
2根
端支座负筋（第二排）
案例（二）中第一跨左支座（第二排）
端支座负筋的长度＝净跨长/4+支座锚固
8B25 4/4表示第一排为4B25，第二排为4B25
LaE＝34*25＝850mm＞hc-保护层＝625mm须弯锚
hc-保护层+15d＝1000mm
第一跨左支座负筋的长度（第二排）＝净跨长/4+支座锚固＝（7200-325-325）/4+1000＝2638mm
4根
4. 中间支座负筋（第一排）
当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；
当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
案例（二）中中间支座（第一排）
8B25 4/4表示第一排为4B25，第二排为4B25，去掉上部通长筋2B25，剩下第一排支座负筋根数为2B25。
中间支座负筋的长度（第一排）＝2*max(第一跨净跨长，第二跨净跨长)/3+支座宽＝2*（7200-325-325）/3+650＝5017mm
2根
中间支座负筋（第二排）
中间支座负筋的长度（第一排）＝2*max(第一跨净跨长，第二跨净跨长)/4+支座宽＝2*（7200-325-325）/4+650＝3925mm
4根
5. 端支座负筋（第一排）
案例（二）中第二跨右支座（第一排）
8B25 4/4表示第一排为4B25，第二排为4B25，去掉上部通长筋2B25，剩下第一排支座负筋根数为2B25。
LaE＝34*25＝850mm＞hc-保护层＝625mm须弯锚
hc-保护层+15d＝1000mm
第二跨右支座负筋的长度（第一排）＝净跨长/3+支座锚固＝（7200-325-325）/3+1000＝3183mm
2根
端支座负筋（第二排）
案例（二）中第二跨右支座（第二排）
端支座负筋的长度＝净跨长/4+支座锚固
8B25 4/4表示第一排为4B25，第二排为4B25
LaE＝34*25＝850mm＞hc-保护层＝625mm须弯锚
hc-保护层+15d＝1000mm
第二跨右支座负筋的长度（第二排）＝净跨长/4+支座锚固＝（7200-325-325）/4+1000＝2638mm
4根
6. 受扭纵向钢筋
当为梁侧面受扭纵向钢筋时，其搭接长度为Ll或Lle(抗震)；其锚固长度与方式同框架梁下部纵筋。
当直锚长度≥LaE且≥0.5hc+5d时，可以进行直锚，不需弯锚。
KL-1的锚固判断:LaE＝34*10＝340mm＜625mm，所以直锚。
梁侧面受扭纵向钢筋长度＝净跨长+左右直锚长度+2*6.25d
案例（二）中
梁侧面受扭纵向钢筋长度＝净跨长+左右直锚长度+2*6.25d＝（7200+7200-325-325）+max(LaE，0.5hc+5d)＝ 13750+（0.5*650+5*10）＝14625mm
因为受扭纵向钢筋超过12米，所以中间会有一个搭接，其搭接长度为41d＝41*10＝410mm
4根
7. 拉筋
案例（一）中
拉筋长度＝梁宽-2*保护层+2d +2*1.9d+2*max（10d，75mm）＝（300-2*25）+2*6+2*1.9*6+2*75＝435mm
根数为ceil（7200-325*2）/（200*2）+1 ＝36根*2＝72根
8. 箍筋
案例（二）中
箍筋长度＝（梁宽b-保护层*2+d*2）*2+（梁高h-保护层*2+d*2）*2+1.9d*2+max（10d，75mm）*2＝（300-25*2+2*10）*2+（700-25*2+2*10）*2+1.9*10*2+2*10*10＝2118mm
箍筋根数计算
第一跨箍筋根数＝ceil（（左加密区长度-50）/加密间距）+1+ceil（非加密区长度/非加密间距）-1+ceil（（右加密区长度-50）/加密间距）+1
＝ceil（（1.5*700-50）/100）+1+ceil（（1.5*700-50）/100）+1+ceil（（7200-325*2-700*1.5*2）/200）-1＝44根
第二跨箍筋根数＝ceil（（左加密区长度-50）/加密间距）+1+ ceil（非加密区长度/非加密间距）-1+ ceil（（右加密区长度-50）/加密间距）+1
＝ceil（（1.5*700-50）/100）+1+ceil（（1.5*700-50）/100）+1+ceil（（7200-325*2-700*1.5*2）/200）-1＝44根
（二）案例（二）中KL-2分析：

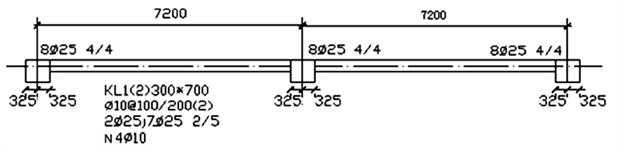

（图3）
1. 下部纵筋（第一跨）

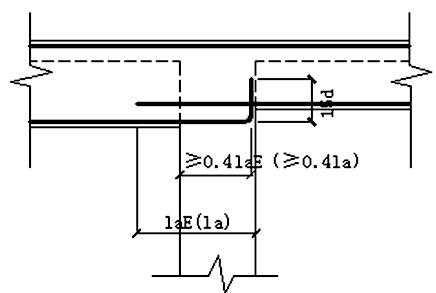

因为KL-2属于上平下不平情况，下部钢筋构造就会发生变化，其构造详图如下：
（图4）
KL-2中LaE＝34*22＝748mm
hc-保护层+15d＝650-25+15*22＝955mm
第一跨下部纵筋＝净跨长+左右锚固＝（7200-325-325）+（650-25+15*22）+（650-25+15*22）＝8460mm
1个搭接
7根
2. 下部纵筋（第二跨）
第二跨下部纵筋＝净跨长+左锚固LaE+右锚固＝（7200-325-325）+（34*22）+（650-25+15*22）＝8253mm
1个搭接
7根
