本文中的剪力墙中不含门窗洞口、连梁、暗柱、暗梁等情况，属于纯剪力墙。
案例（一）
|
编号 |
墙标高 |
墙厚度 |
水平分布筋 |
垂直分布筋 |
拉筋 |
|
Q1（2排） |
-4.53~-0.03 |
300 |
B12@150 |
B12@150 |
A6@450 |
|
Q1（2排） |
-0.03~4.47 |
300 |
B12@150 |
B12@150 |
A6@450 |
|
Q1（2排） |
4.47~8.67 |
300 |
B12@150 |
B12@150 |
A6@450 |
|
Q1（2排） |
8.67~12.27 |
300 |
B12@150 |
B12@150 |
A6@450 |

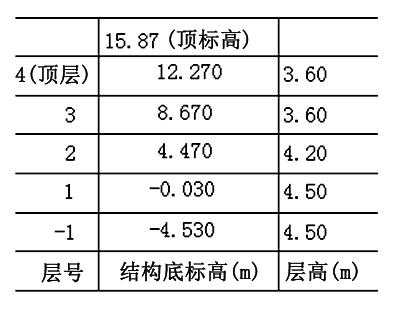

（图1）
墙所处的环境描述：
抗震等级 一级抗震
砼标号：C30，其它选用03G101-1图集
基础保护层为40mm
LB h＝120mm
上图中有4道墙，计算方法都一样，我们只计算1轴这道墙
（一）基础层剪力墙钢筋计算
分析：
基础层剪力墙需要计算：
a) 剪力墙基础插筋的长度和根数；
b) 剪力墙水平筋（内侧和外侧）长度和根数；
c) 剪力墙拉筋的长度和根数。
1. 剪力墙基础插筋

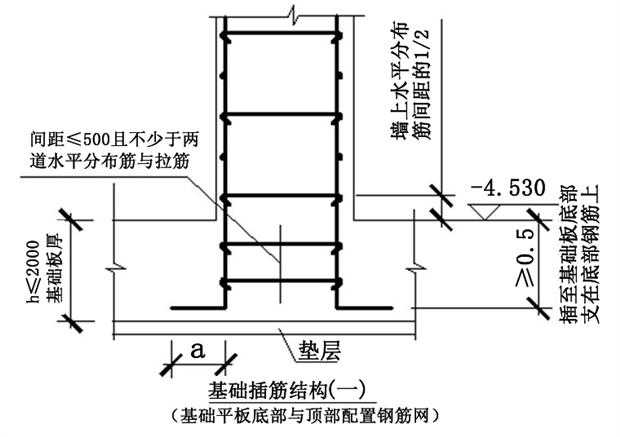

a) 基础板厚度小于2000mm的情况
（图2）
本文中的剪力墙中不含门窗洞口、连梁、暗柱、暗梁等情况，属于纯剪力墙。

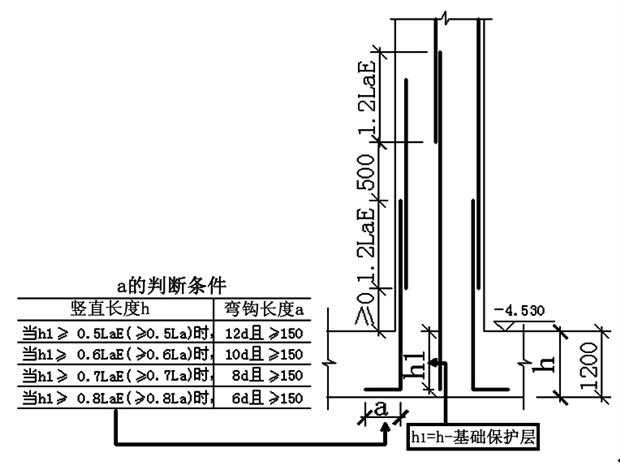

1) 插筋与上层钢筋绑扎（d≤28）
（图3）
根据上图可知剪力墙基础插筋长度按下式计算
剪力墙基础插筋长度＝弯折长度a+锚固竖直长度h1+搭接长度1.2LaE
a、 锚固竖直长度h1的计算
锚固竖直长度h1＝底板厚度h-保护层＝1200-40＝1160mm
b、 弯折长度a的计算
根据a的判断条件计算如下
0.8 LaE＝0.8*34d＝0.8*34*12＝326.4mm
因为0.8LaE＝326.4＜锚固竖直长度h1＝1160mm
所以弯折长度a取max（6d ，150）
6d＝6*12＝72＜150
所以，a取值为150mm
剪力墙基础插筋长度＝弯折长度a+锚固竖直长度h1+搭接长度1.2LaE
＝150+1160+1.2*34*12
＝150+1160+41*12
＝1802mm
剪力墙基础插筋根数＝【ceil（剪力墙墙身净长-1/2垂直筋间距*2）/垂直筋间距+1】*排数
＝【ceil（6000-150-150-150）/150+1】*2
＝（37+1）*2
＝76根

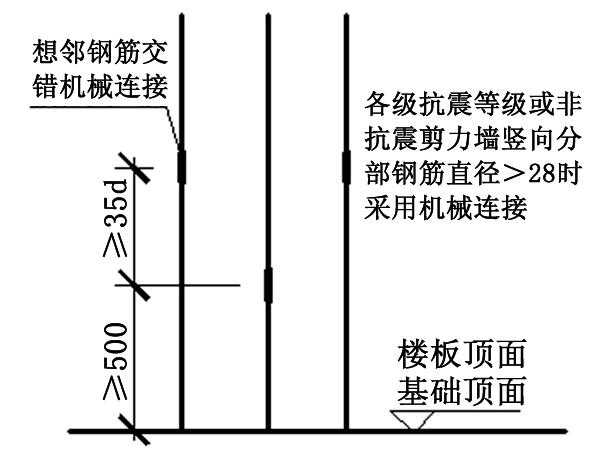

2) 插筋与上层钢筋焊接（d＞28）
当剪力墙竖向分布筋直径＞28时，按焊接构造
（图4）
基础插筋长度＝弯折长度a+锚固竖直长度h1+非连接区500

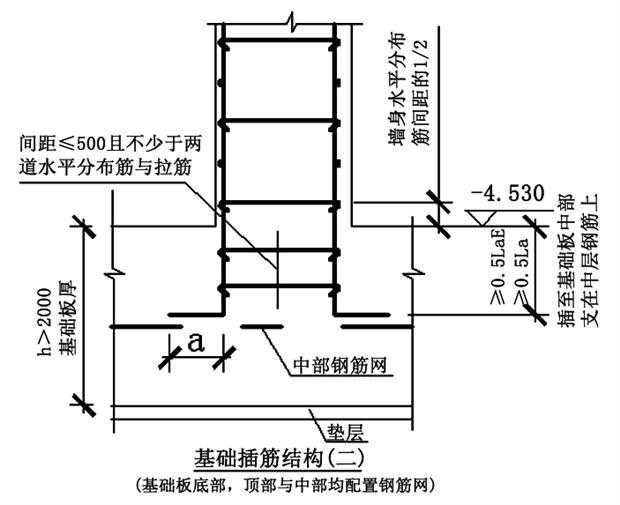

a) 基础板厚度大于等于2000mm的情况
（图5）
基础插筋不插到基础底部，只插到基础中部。
竖直锚固长度h1＝h（基础板厚）/2—基础保护层
2. 基础层水平钢筋
a) 基础层内侧水平钢筋
基础层内侧水平钢筋长度＝墙外侧长度-保护层*2+弯折长度*2
墙外侧长度＝6000+150+150＝6300mm
保护层为15mm
弯折长度为15d
基础层内侧水平钢筋长度＝墙外侧长度-保护层*2+弯折长度*2
＝6300-15*2+15*12*2＝6630mm
基础层内侧水平钢筋根数为2根
b) 基础层外侧水平钢筋
1) 外侧钢筋连续通过（常用算法）
基础层外侧水平钢筋长度＝墙外侧长度-保护层*2
墙外侧长度＝6000+150+150＝6300mm
基础层外侧水平钢筋长度＝墙外侧长度-保护层*2＝6300-15*2＝6270mm
基础层外侧水平钢筋根数为2根
2) 外侧钢筋搭接通过（00G101）
基础层外侧水平钢筋长度＝墙外侧长度-保护层*2+0.65 LaE*2
墙外侧长度＝6000+150+150＝6300mm
基础层外侧水平钢筋长度＝墙外侧长度-保护层*2+0.65 LaE*2
＝6300-15*2+1.3*34*12＝6800mm
基础层外侧水平钢筋根数为2根

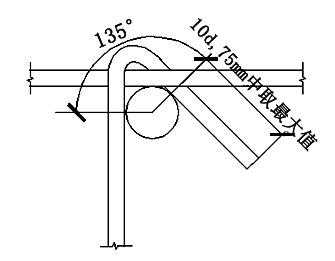

3. 基础层拉筋
（图6）
剪力墙拉筋长度＝墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2
＝300-15*2+2*6+1.9*6*2+75*2
＝455mm
基础层剪力墙拉筋根数
按下图计算
（图7）
拉筋根数＝【ceil（剪力墙墙身净长-1/2垂直筋间距*2）/拉筋间距+1】*基础水平筋排数
＝【ceil（6000-150-150-150）/450+1】*2
＝28根
（二）地下一层剪力墙钢筋计算
分析：
地下一层剪力墙需要计算：
a) 剪力墙垂直筋的长度和根数；
b) 剪力墙水平筋（内侧和外侧）长度和根数；
c) 剪力墙拉筋的长度和根数。
1. 剪力墙垂直钢筋
地下一层剪力墙垂直筋长度＝层高+搭接1.2LaE
地下一层剪力墙垂直筋长度＝层高+搭接＝4500+41d＝4992mm
地下一层剪力墙垂直筋根数同剪力墙基础插筋根数。
地下一层剪力墙垂直筋根数＝【ceil（剪力墙墙身净长-1/2垂直筋间距*2）/垂直筋间距+1】*排数
＝【ceil（6000-150-150-150）/150+1】*2
＝（37+1）*2
＝76根
2. 剪力墙水平钢筋
地下一层剪力墙水平钢筋（内侧，外侧）长度同基础层剪力墙水平钢筋（内侧，外侧）长度。
a) 地下一层剪力墙内侧水平钢筋
地下一层剪力墙内侧水平钢筋长度＝墙外侧长度-保护层*2+弯折长度*2
＝6300-15*2+15*12*2＝6630mm
地下一层剪力墙内侧水平钢筋根数
地下一层剪力墙内侧水平钢筋根数＝ceil（层高-水平筋间距/2）/水平筋间距+1
＝ ceil（4500-150/2）150+1
＝31根
b) 地下一层剪力墙外侧水平钢筋（外侧钢筋连续通过）
地下一层剪力墙外侧水平钢筋长度＝墙外侧长度-保护层*2＝6300-15*2＝6270mm
地下一层剪力墙外侧水平钢筋根数同内侧水平钢筋根数
地下一层剪力墙内侧水平钢筋根数＝ceil（层高-水平筋间距/2）/水平筋间距+1
＝ ceil（4500-150/2）150+1＝31根
3. 拉筋
墙拉筋长度＝墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2
＝300-15*2+2*6+1.9*6*2+75*2
＝455mm
地下一层剪力墙拉筋根数
＝ceil【（剪力墙净长-1/2垂直筋间距*2）*（层高-水平筋间距/2）/（拉筋间距*拉筋间距）】
＝ ceil【（6000-150-150-150）*（4500-150/2）/（450*450）】
＝ ceil【（5550*4425）/（450*450）】
＝122根
（三）首层剪力墙钢筋计算
分析：
首层剪力墙需要计算：
a)剪力墙垂直筋的长度和根数；
b)剪力墙水平筋（内侧和外侧）长度和根数；
c)剪力墙拉筋的长度和根数。
剪力墙首层层高同地下一层层高一样，均为4.5m。所以所有钢筋的计算都同地下一层。
1.剪力墙垂直钢筋
首层剪力墙垂直筋长度＝层高+搭接＝4500+41d＝4992mm
首层剪力墙垂直筋根数
＝【ceil（剪力墙墙身净长-1/2垂直筋间距*2）/垂直筋间距+1】*排数＝【ceil（6000-150-150-150）/150+1】*2
＝（37+1）*2
＝76根
2.剪力墙水平钢筋
a)首层剪力墙内侧水平钢筋
首层剪力墙内侧水平钢筋长度＝墙外侧长度-保护层*2+弯折长度*2
＝6300-15*2+15*12*2＝6630mm
首层剪力墙内侧水平钢筋根数＝ceil（层高-水平筋间距/2）/水平筋间距+1
＝ceil（4500-150/2）150+1＝31根
b)首层剪力墙外侧水平钢筋（外侧钢筋连续通过）
首层剪力墙外侧水平钢筋长度＝墙外侧长度-保护层*2＝6300-15*2＝6270mm
首层剪力墙内侧水平钢筋根数＝ceil（层高-水平筋间距/2）/水平筋间距+1
＝ceil（4500-150/2）150+1＝31根
3.拉筋
墙拉筋长度＝墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2
＝300-15*2+2*6+1.9*6*2+75*2
＝455mm
首层剪力墙拉筋根数
＝ceil【（剪力墙净长-1/2垂直筋间距*2）*（层高-水平筋间距/2）/（拉筋间距*拉筋间距）】
＝ceil【（6000-150-150-150）*（4500-150/2）/（450*450）】
＝ceil【（5550*4425）/（450*450）】
＝122根
（四）二层剪力墙钢筋计算
分析：
二层剪力墙需要计算：
a)剪力墙垂直筋的长度和根数；
b)剪力墙水平筋（内侧和外侧）长度和根数；
c)剪力墙拉筋的长度和根数。
二层中的剪力墙垂直筋根数，水平筋（内侧，外侧）长度，剪力墙拉筋的长度同首层中一样。
1.剪力墙垂直钢筋
二层剪力墙垂直筋长度＝层高+搭接＝4200+41d＝4692mm
二层剪力墙垂直筋根数＝【ceil（剪力墙墙身净长-1/2垂直筋间距*2）/垂直筋间距+1】*排数＝【ceil（6000-150-150-150）/150+1】*2＝（37+1）*2＝76根
2.剪力墙水平钢筋
a)二层剪力墙内侧水平钢筋
二层剪力墙内侧水平钢筋长度＝墙外侧长度-保护层*2+弯折长度*2
＝6300-15*2+15*12*2＝6630mm
二层剪力墙内侧水平钢筋根数＝ceil（层高-水平筋间距/2）/水平筋间距+1
＝ceil（4200-150/2）150+1＝29根
b)二层剪力墙外侧水平钢筋（外侧钢筋连续通过）
二层剪力墙外侧水平钢筋长度＝墙外侧长度-保护层*2＝6300-15*2＝6270mm
二层剪力墙内侧水平钢筋根数＝ceil（层高-水平筋间距/2）/水平筋间距+1
＝ceil（4200-150/2）150+1＝29根
3.拉筋
墙拉筋长度＝墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2
＝300-15*2+2*6+1.9*6*2+75*2
＝455mm
二层剪力墙拉筋根数
＝ceil【（剪力墙净长-1/2垂直筋间距*2）*（层高-水平筋间距/2）/（拉筋间距*拉筋间距）】
＝ceil【（6000-150-150-150）*（4200-150/2）/（450*450）】
＝114根
（五）三层剪力墙钢筋计算
分析：
三层剪力墙需要计算：
a)剪力墙垂直筋的长度和根数；
b)剪力墙水平筋（内侧和外侧）长度和根数；
c)剪力墙拉筋的长度和根数。
三层中的剪力墙垂直筋根数，水平筋（内侧，外侧）长度，剪力墙拉筋的长度同首层中一样。
1.剪力墙垂直钢筋
三层剪力墙垂直筋长度＝层高+搭接＝3600+41d＝4092mm
三层剪力墙垂直筋根数＝【ceil（剪力墙墙身净长-1/2垂直筋间距*2）/垂直筋间距+1】*排数＝【ceil（6000-150-150-150）/150+1】*2＝（37+1）*2＝76根
2.剪力墙水平钢筋
a)三层剪力墙内侧水平钢筋
三层剪力墙内侧水平钢筋长度＝墙外侧长度-保护层*2+弯折长度*2
＝6300-15*2+15*12*2＝6630mm
三层剪力墙内侧水平钢筋根数＝ceil（层高-水平筋间距/2）/水平筋间距+1
＝ceil（3600-150/2）150+1＝25根
b)三层剪力墙外侧水平钢筋（外侧钢筋连续通过）
三层剪力墙外侧水平钢筋长度＝墙外侧长度-保护层*2＝6300-15*2＝6270mm
三层剪力墙内侧水平钢筋根数＝ceil（层高-水平筋间距/2）/水平筋间距+1
＝ceil（3600-150/2）150+1＝25根
3.拉筋
墙拉筋长度＝墙厚-保护层*2+2d+1.9d*2+max（75，10d）*2
＝300-15*2+2*6+1.9*6*2+75*2
＝455mm
三层剪力墙拉筋根数
＝ceil【（剪力墙净长-1/2垂直筋间距*2）*（层高-水平筋间距/2）/（拉筋间距*拉筋间距）】
＝ceil【（6000-150-150-150）*（3600-150/2）/（450*450）】
＝97根
（六）顶层剪力墙钢筋计算
分析：
顶层剪力墙需要计算：
(a) 剪力墙垂直筋的长度和根数；
(b) 剪力墙水平筋（内侧和外侧）长度和根数；
(c) 剪力墙拉筋的长度和根数。
顶层中的剪力墙垂直筋根数，水平筋（内侧，外侧）长度和根数，剪力墙拉筋的长度和根数同三层中一样。
