外墙外保温及装饰中的外墙涂料，都是外墙面外侧的图元构件。在图形算量软件中，是分开定义的。比如说，“保温层”是放在“其他”栏目中，“墙面”是放在“装饰”中进行定义的。
现结合手中的空中别墅工程，结合本工程的实际情况，分析图形算量中外墙保温及涂料的绘制与计算。
本空中别墅工程，地上五层、地下一层，但负一层的底标高在室外地坪以上。因此上来讲，本工程严格意义上没有地下室，属于地上六层的建筑。负一层是花园层，车库部分；首层和第二层是一户、三层和四层是一户，第五层是阳光活动室，属于上层住户。由于内部结构及分区的复杂性，外装饰立面也不尽相同。立面图：（图1、图2、图3）如下：

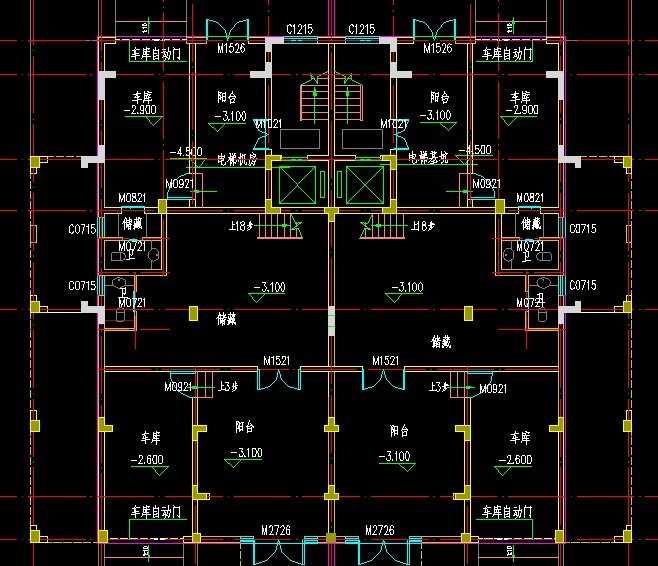

通过以上外墙涂料的对比，不难发现涂料的复杂性。面对这个问题时，在定义相关的图元后，还要进行属性的定义分析。但同时，这个建筑物需要外墙保温，从图纸上也能看出来，如下图（图4）所示：
（红色的边缘线，就是外墙保温的位置）
两种图元都是在外墙的外侧，在进行绘制的时候不难发现，我们能不能合并在一起进行分析呢？接下来我们逐步开始分析：
首先，要清楚这个工程那里需要什么样的涂料，哪里又需要保温。针对这个问题，现在要仔细看图纸，例如本工程两侧分别是小亭子，四周的墙体均是外墙构件。内侧都是用浅黄色涂料的，并非是内墙腻子；还有两侧的墙体一边未加保温，一边设置保温；电梯上侧还未进行设置保温等等情况。根据以上观察，所以要进行图元构件的定义，如下图（图5）所示：
这样定义图元的目的在于，进行了两种图元的汇总，在面对同样的外墙外构件能够综合在一起分析，大大减少了工作量。因为只要注意哪里设置了保温、哪里没有设置保温即可，没有必要在重新绘制就可以计算到该工程量了。

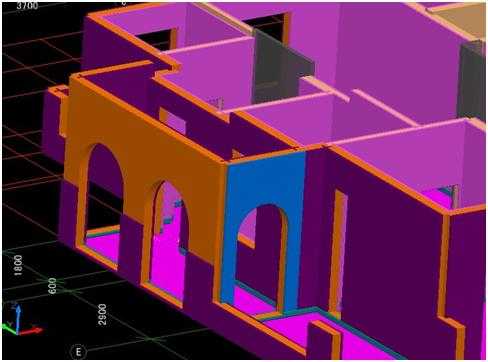

再者，在进行接下来的外墙涂料的绘制中，不难发现，外墙涂料的标高不同，不能直接出图。需要在绘制当前层的前提下，看立面图的标高设置情况，然后在属性定义中进行修改相应的标高。外墙面的装饰图元，不能进行打断、复制等相关操作，因此上讲，不便于绘图操作，要看清哪里是对称的图元，哪里是相同的图元，一起绘制该图元较简捷！如下图（图6）所示：
（图中未绘制部分，在上层进行绘制，然后修改下标高即可；选中图元部位和右侧的图元是相同的构件，只是有无保温而已）
在外墙装饰及外墙外保温同时分析的时候，只要分清哪里需要设置保温、哪里是什么样的涂料即可。细心加耐心时，还应要有立体感，知道是什么样的构件，需要什么样的构件。

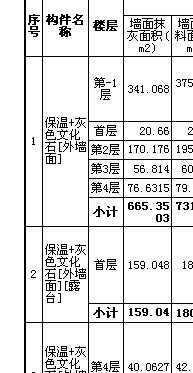

最后，绘制完后，要对计算的数据进行整理。因为在定义的时候，把保温及涂料定义在一起，接下来对分析数据是，要提出保温时，还要看不同涂料的汇总。如下图（图7）所示：
在面对数据的处理时，最好导在表格中，然后对需要的数据从文本状态切换到数字状态，再进行汇总。
综上所述，外墙外保温和外墙外涂料都是按照外墙的贴面面积分析的。正因为这样，才能进行合并分析图元构件，方面了计算，节省了时间。同样的，在计算相应的工程量时，有些构件没有必要全部进行绘制，同样的还应该进行整合，方面计算及数据分析。在此，有什么意见或者建议，请不吝指教！
