土建工程计量-砌筑工程清单算法

概述:

砌筑工程是指有块体材料和砂浆砌筑而成砖砌体、砌块砌体和石砌体。砌筑工程所用材料主要有普通粘土砖、空心砖、硅酸盐类砖、石块等及砌筑砂浆。

A.4.1砖基础

规则按设计图示尺寸以体积计算。包括附墙垛基础宽出部分体积,扣除地梁(圈梁)、构造柱所占体积,不扣除基础大放脚T形接头处的重叠部分及嵌入基础内的钢筋、铁件、管道、基础砂浆防潮层和单个面积0.3m2以内的空洞所占体积,靠墙暖气沟的挑檐不增加。基础长度:外墙按中心线,内墙按净长线计算

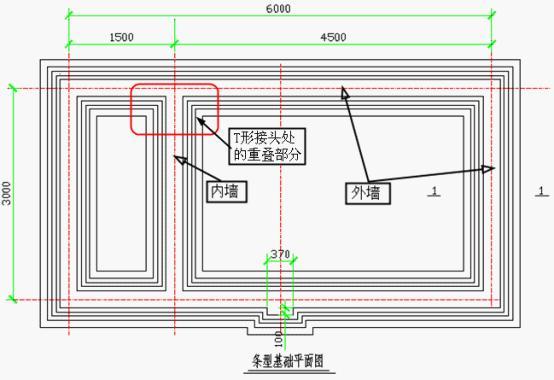

从上面的图中我们可以了解到墙垛、圈梁、防潮层等构件的。最终我们是要计算基础的体积,基础体积:基础的截面面积乘以长度

1)要计算基础的截面面积=0.24*0.36+0.37*0.12+0.5*0.12+0.62*0.12=0.2652m2

2)要计算基础的长度,就要根据规则,外墙长度=6+3*2+0.1=18.1m;内墙长度=3-0.24=2.76m

砖基础V=0.2652*18.1+2.76=5.532m3

工作内容:1、砂浆制作、运输,2、砌砖,3、防潮层铺设,4、材料运输。

主要事项:砖的品种、规格、强度等级;砂浆的标号,是水泥砂浆还是混合砂浆,是M5的还是M10的等。

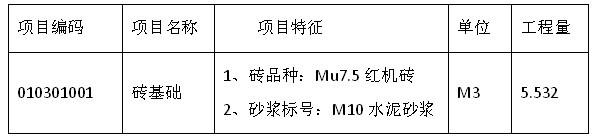

套项:


A.4.2

是关于砖砌体,这部分可以分为三种类型

实心砖墙:

规则:按设计图示尺寸以体积计算。扣除门窗洞口、过人洞、空圈、嵌入墙内的钢筋混凝土柱、梁、圈梁、挑梁、过梁及凹进墙内的壁龛、管槽、暖气槽、消火栓箱所占体积。不扣除梁头、板头、檩头、垫木、木楞头、沿缘木、木砖、门窗走头、砖墙内加固钢筋、木筋、铁件、钢管及单个面积0.3m2以内的孔洞所占体积。凸出墙面的腰线、挑檐、压顶、窗台线、虎头砖、门窗套的体积亦不增加。凸出墙面的砖垛并入墙体体积内计算。1.墙长度:外墙按中心线,内墙按净长线计算;2.墙高度:(1)外墙:斜(坡)屋面无檐口天棚者算至屋面板底;有屋架且室内外均有天棚者算至屋架下弦底另加200mm;无天棚者算至屋架下弦底另加300mm,出檐宽度超过600mm是按实砌高度计算;平屋面算至钢筋混凝土板底;(2)内墙:位于屋架下弦者,算至屋架下弦底;无屋架者算至天棚底另加100mm;有钢筋混凝土楼板隔层者算至楼板顶;有框架梁是算至梁底。(3)女儿墙:从屋面板上表面算至女儿墙顶面[如有混凝土压顶是算至压顶下表面]。(4)内、外山墙:按其平均高度计算。3.围墙:高度算至压顶上表面[如有混凝土压顶是算至压顶下表面],围墙柱并入围墙体积内。

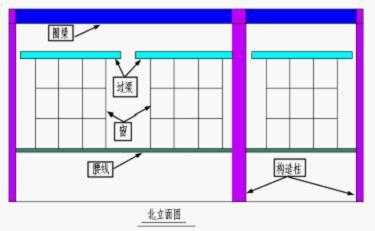

如图:墙与其它构件的扣减

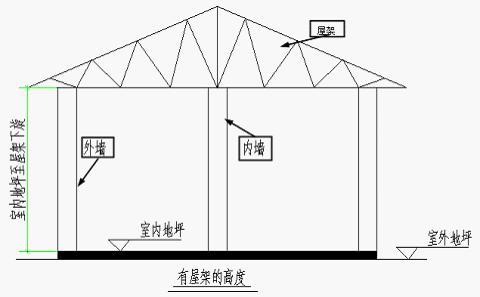

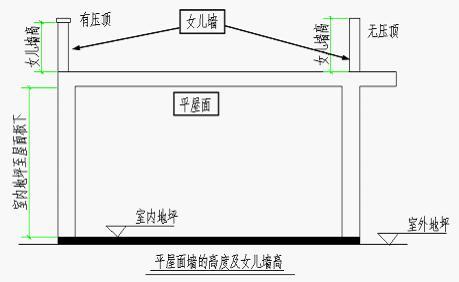

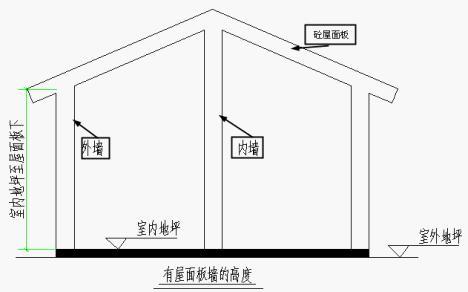

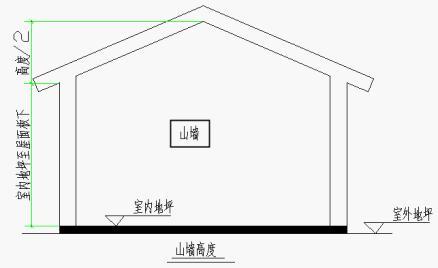

如图:墙高的确定

总结:其它的砌筑墙和砖墙大同小异,只是空花墙、空斗墙以外形体积计算,不扣除空洞部分;零星砌体可以按m3m2m三个单位计算,那要根据自己组价的需要。

工作内容:1、砖品种、规格、强度等级,2、墙体类型,3、墙体厚度,4、墙体高度,5、勾缝要求,6、砂浆强度等级、配合比。

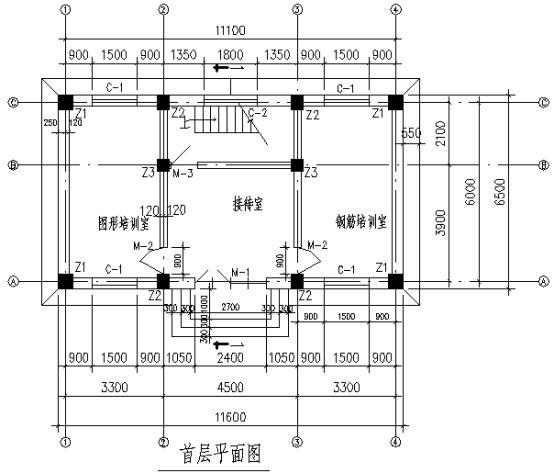

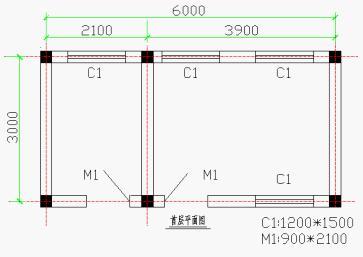

例如:

首层砖外墙体积V=45.622-6.994(门窗)-0.944(过梁)-5.488(柱)-7.359(梁)=24.837M3

首层砖内墙体积V=13.634-1.49(门窗)-0.121(过梁)-1.279(柱)-1.716(梁)=9.028M3

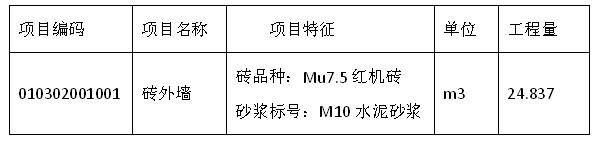

套项:砖外墙

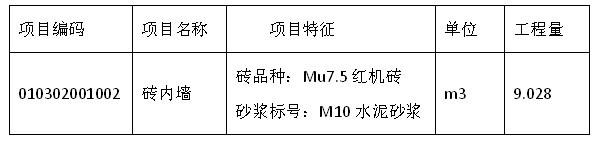

套项:砖内墙


空斗墙规则:按设计图示尺寸以空斗墙外形体积计算。墙角、内外墙交接处、门窗洞口立边、窗台砖、屋檐处的实砌部分体积并入空斗墙体积内。

空花墙规则:按设计图示尺寸以空花部分外形体积计算,不扣除空洞部分体积。

填充墙规则:按设计图示尺寸以填充墙外形体积计算。

空斗墙、空花墙、填充墙工作内容:1、砂浆制作、运输 2、砌砖 3、装填充料 4、勾缝 5、材料运输

实心砖柱、零星砌砖规则:按设计图示尺寸以体积计算。扣除混凝土及钢筋混凝土梁垫、梁头、板头所占体积。

实心砖柱、零星砌砖工作内容:1、砂浆制作、运输 2、砌砖 3、勾缝 4、材料运输

A3.7

其他相关问题应按下列规定处理:

基层垫层包括在基础项目里

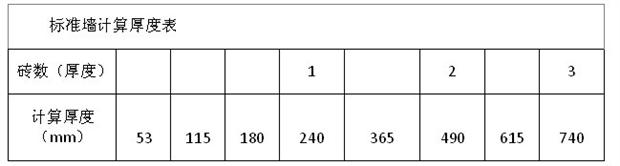

标准砖尺寸应为240mm*115mm*53mm。标准砖墙厚度应按下表计算


框架外表的镶贴砖部分,应单独按
A.3.2中相关零星项目编码列项砖基础与砖墙(身)划分应以设计室内地坪为界(有地下室的按地下室室内设计地坪为界),以下为基础,以上为墙(柱)身。基础与墙身使用不同材料,位于设计室内地坪±300mm以内时以不同材料为界,超高±300mm,应以设计室内地坪为界。砖围墙应以设计室外地坪为界,以下为基础,以上为墙身。

附墙烟囱、通风道、垃圾道,应按设计图示尺寸以体积(扣除孔洞所占体积)计算,并入所依附的墙体体积内。当设计孔洞需要抹灰时,应按B.2中相关项目编码列项。

空斗墙的窗间墙、窗台下、楼板下等的实砌部分,应按A.3.2中零星项目砌砖项目编码列项

台阶、台阶挡墙、梯带、锅台、炉灶、蹲台、池槽、池槽腿、花台、楼梯栏板、阳台栏板、地垄墙、屋面隔热板下的砖墩、0.3m2以内孔洞填塞等,应按零星砌砖项目编码列项。砖砌锅台与炉灶可按外形尺寸以个计算,砖砌台阶可按水平投影面积以平方米计算,小便槽、地垄墙可按长度计算,其他工程量按立方米计算。

砖烟囱应按设计室外地坪为界,以下为基础,以上为筒身。

砖烟囱体积可按下式分段计算:V=∑H*C*∏D。式中:V表示筒身体积,H表示每段筒身垂直高度,C表示每段筒壁厚度,D表示每段筒壁平均直径。

砖烟囱与炉体的划分应按第一道闸门为界。

水塔基础与塔身划分应以砖砌体的扩大部分顶面为界,以上为塔身,以下为基础。

石基础、石勒脚、石墙身的划分:基础与勒脚应以设计是外地坪为界,勒脚与墙身应以设计室内地坪为界。石围墙内外地坪标高不同时,应以较低地坪标高为界,以下为基础;内外标高之差为挡土墙时,挡土墙以上为墙身。

石梯带工程量应计算在石台阶工程量内。

石梯膀应按A.3.5石挡墙项目编码列项。

砌体内加筋的制作、安装,应按A.4相关项目编码列项。
