某办公楼给排水系统毕业设计说明书及图纸

  • 资料大小:751 KB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-07-13 11:28
  • 发布作者:三颗猫饼儿
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山

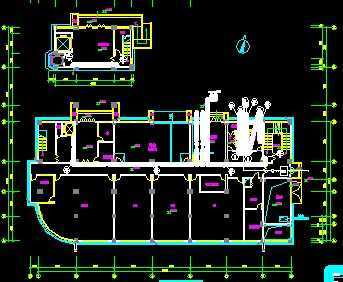

某办公楼给排水系统毕业设计说明书及图纸
介绍: 2.1 室内给水工程 2.1.1 给水系统选择 由于市政管网所提供的工作压力常年无法满足室内使用需求,因此采用设水泵的给水方式,并在系统中增设贮水池,采用水泵与室外管网间接连接的方式。 2.1.2 系统组成 建筑内给水系统由引入管、水表节点、给水管道、配水装置、用水设备和附件。此外包括地下贮水池及和压水泵,以及消防用屋顶水箱。 2.1.3 加压设备及构筑物 生活加压泵采用40DL-3型水泵,流量4.9-7.4m3/h,扬程37-32m,配套电机功率为10kW。 地下室贮水池仅起调节水量的作用,因此有效容积为1.2 m3。屋顶水箱由生活给水管供水,作消防水箱用,有效容积按贮存10min的室内消防用水总量来确定,选用标准图S3:S151 (—) 15m3方形水箱,尺寸为3600×2400×2000mm。 2.2 室内排水工程 2.2.1 排水系统选择 根据规范,粪便污水不能直接排放,需经过化粪池处理之后才能排入市政下水道。采用室内污、废水分流排水系统。 2.2.2 系统组成 室内排水系统主要组成部分包括:卫生洁具、排水管道、通气管道、检查口、清扫口、室外排水管道、检查井、化粪池等。
