某城镇规划给水管网毕业设计计算书及图纸

  • 资料大小:402 KB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-07-14 16:23
  • 发布作者:三颗猫饼儿
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山

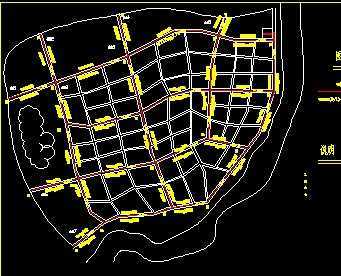

某城镇规划给水管网毕业设计计算书及图纸
介绍: 定线时一般只限于管网的干管以及干管之间的连接管,不包括从干管到用户的分配管和接到用户的进水管。 管网定线应该满足以下原则: ⑴ 按照城市规划布局布置管网,并考虑给水系统分期建设的可能,远近期相结合。 ⑵ 管网布置必须保证供水的安全可靠,当局部管网发生事故时,断水范围应减到最小。尽可能布置成环状,即按主要流向布置几条平行的干管,用连通管连接。 ⑶ 干管一般按规划道路布置,应从两侧用水量较大的街区通过,尽量避免在高级路面下敷设。 ⑷ 管线遍布在整个给水区内,保证用户有足够的水量和水压。 ⑸ 力求以最短距离敷设管线,以降低管网造价和供水能量费用。 另外,定线时要注意: ①定线时干管延伸方向应和二级泵站输水到水池、水塔、大用户的水流方向一致。干管的间距一般采用500m-800m 。 ②循水流方向,以最短的距离布置一条或数条干管,干管位置从用水量较大的街区通过。 ③干管尽量靠近大用户,减少分配管的长度。 ④干管按照规划道路定线,尽量避免在高级路面或重要道路下通过,尽量少穿越铁路。减小今后检修时的困难。 ⑤干管与干管之间的连接管使管网成环状网。连接管的间距考虑在800-1000m左右。 ⑥力求以最短距离铺设管线,降低管网的造价和供水能量费用。 输水管线走向应符合城市和工业企业规划要求,沿现有道路铺设,有利于施工和维护。城市的输水管和配水管采用铸铁管。
