某地区给排水管网毕业设计计算书及图纸

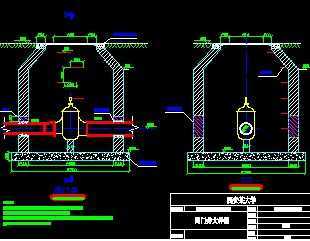

介绍：管网布置及水力计算 2．1给水管网的平面布置（1）管网布置形式该镇的给水管网布置由五个环状网加几条支管组成。如图1—3所示，管段0—1是自来水厂到管网的输水管道（II泵站清水池在节点0处）；管段9—10连接水塔（水塔在节点10处），根据工程现状资料，给水管道布置标高（管中心）距地表2.0m。（2）管网定线干管由水厂延伸到大用户，最后到达末端的水塔，干管从用水较大的街区通过，均匀布置于整个供水区，然后通过分配管就近供给两侧用户。（3）输水管定线考虑到安全不断供水，设计了2条输水干管。其彼此间可用同管径连接管连接，用同管径闸阀分隔，每间距1.5km连络分割一次。
