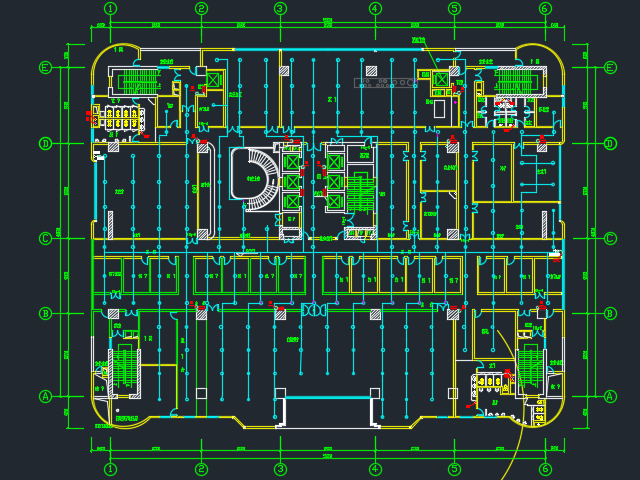

介绍： 高层综合楼建筑给排水毕业设计内含计算书，CAD图纸供大家参考。 这次设计的内容是给一个综合型高层建筑的建筑给排水设计，主要包括主要包括给水系统、排水系统、消防系统、热水系统。 给水系统采用水箱水泵联合给水方式，分两区，负一至三层为一个区，四到十三层为一个区，设置贮水池、水泵及水箱的给水方式，地下注水池容积400m3，屋顶水箱容积34.6m3。给水管采用PP-R管。 排水系统采用污、废水合流制，采用升顶通气管，排水管采用塑料管。 消防系统有室内消火栓系统和自动喷水灭火系统。室内消火栓用水量为40L/s，每根立管最小流量为5L/s，每支水枪最小流量为5L/s。自喷系统消防用水量为20 L/s，作用面积为160m3，喷水强度为6L/min m2，喷头工作压力为0.1Mpa。 热水系统采用集中热水供应系统，采用容积式水加热器，热源来自蒸汽热媒，集中设置在地下室。热水管采用给水聚丙烯热水管。 本次设计考虑到地区性、建筑性质，建筑类别相对高级，进行建筑给水排水工程的设计，不但要满足人们的生活需要，并且要使人们得到舒适便利的生活环境。设计的大体内容是：建筑给水工程、排水工程、热水工程和消防工程，设计的意义在于满足人们生活业娱乐用水的同时，要满足室内的消防用水，保障人们购物、办公的安全性。在设计中，大都按照常规方法，严格依据设计规范来进行，建筑给水排水系统及卫生设备要相对完善，在技术上要保持先进的水平。尽量使用符合经济流速的管径，以便降低成本，同时要考虑水的漏失、压力情况来选择管材和一些连接管件，以便水从市政管网输送到建筑内的过程中，水的漏失量最少，节约水资源。
