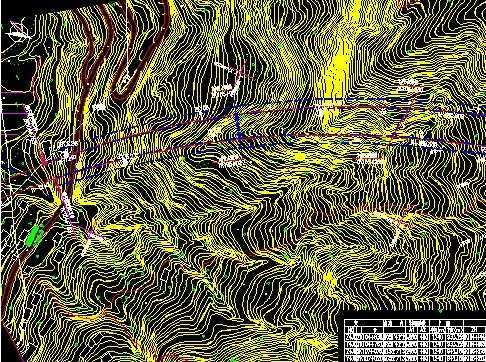

云岭隧道全套施工图

介绍：云岭隧道为一座上、下行分离的四车道高速公路特长隧道，位于郧西县上津镇丁家湾村境内，隧道左线起讫桩号为ZK104+765～ZK106+920，全长2155m，右线起讫桩号为YK104+765～YK106+925，全长2160m。隧道左线平面线型进口段为圆曲线，曲线半径R=1240m，其后接缓和曲线，A＝480，隧道中间段为直线，其后接缓和曲线，A＝480，出口段为圆曲线，曲线半径R=1240m，隧道右线平面线形与左线相同。隧道纵面线型左线为+2.0%和-1.65％的单向坡，右线为+2.5%和-1.75％的人字坡。隧道最大埋深约260m，隧道进口为端墙式洞门，隧道出口为削竹式洞门。
