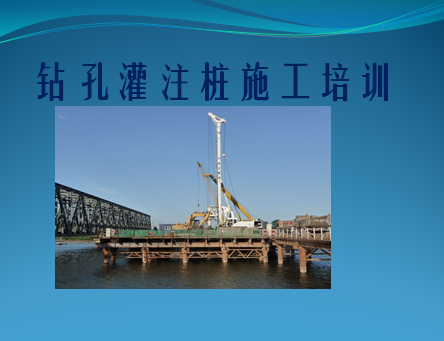

桥梁工程钻孔灌注桩施工教学课件

介绍：钻孔灌注桩是指采用不同的钻孔方法，在土中形成一定直径的井孔，达到设计标高后，将钢筋骨架（笼）吊入井孔中，灌注混凝土形成的桩基础。护筒的作用：固定桩孔位置，保护孔口，防止地面水流入，防止地面泥土等杂物掉入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。护筒的制作要求： ①护筒通常采用钢筋混凝土和钢制两种，视具体情况而定。钢护筒厚4~8mm，钢筋混凝土护筒厚8~10cm 。护筒上部设1～2个溢浆孔， ②护筒的内径比钻孔桩设计直径稍大。用回转钻机钻孔的宜加大20～30厘米；用冲击钻和冲抓钻钻孔的宜加大30～40厘米。
