桥梁工程装配式拱桥施工教学课件

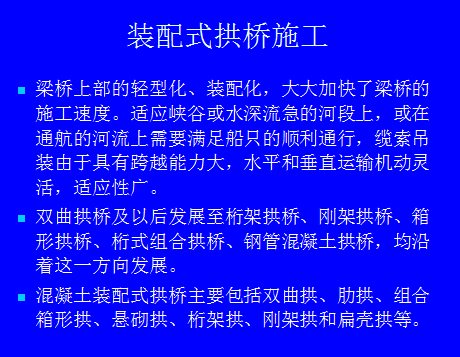

介绍：混凝土装配式拱桥主要包括双曲拱、肋拱、组合箱形拱、悬砌拱、桁架拱、刚架拱和扁壳拱等。缆索起重机采用万能杆件作支架，钢丝绳作为承重索及运行轨道，配以牵引系统和起重系统进行水平和竖直运输的大型吊装设备。本缆索起重机主要有固定式钢塔架（万能杆件）、索鞍滑道、滑移式索鞍、承重索导挠系统、牵引导挠系统、起重索导挠系统、运行小车、定滑轮和动滑轮组、U形吊钩系，悬链式支索机构、承重索平衡机构、动力源(80KN单筒卷扬机4台、280KN双筒卷扬机4台)，电控柜、防雷、防空灯系、各缆风绳和地锚系等十八个系组成单跨二索制(主索2×800KN) 。
