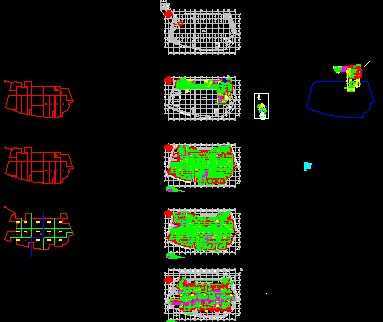

某超市空调通风工程图

介绍：图纸说明： 1.设计阶段： 2.设计内容：中央空调,通风排烟 3.建筑面积：29000㎡ 4.地上层数：3层 5.地下层数：1层 6.出图时间：2009 7.工程概况：该项目位于XX，建筑面积约2.9万平米，地下一层为车库，面积7000平米，地上三层，一层为出租商铺，二三层为超市。业主为节约造价，只要求夏季供冷，冬季不采暖。主机采用水冷螺杆，设置在屋面，采用简易机房，末端采用吊顶式机组，新风机组集中设置屋面。所有通风与排烟系统均为合用系统。一层分割格局未定，仅设计新风和排烟，冷冻水预留主管。
