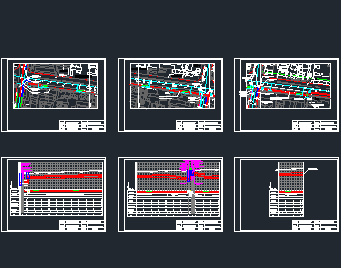

电厂供热管网工程热水管道施工图

介绍：本设计为热水管网工程,本次设计分为两个标段，第一分段是新华厂区-东四路路口，对应桩号为0+758-1+880；第二分段为东四路到淄博热电厂段，对应桩号为0+000-1+511。第一分段设计热水管道2XDN1000全线敷设于现状蒸汽管沟内；第二分段，设计管径2XDN1200，开挖施工，设计供回水设计温度:近期为60℃--45℃，远期为75℃--45℃。热水管道实施后可满足新村路周边及中心城区部分供热负荷，替代新村路部分蒸汽管道。
