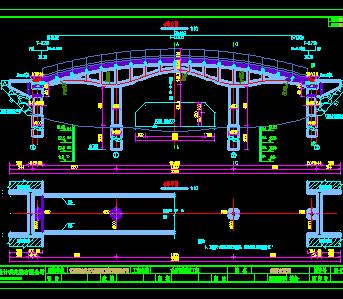

介绍： 钢结构桁架梁式人行景观桥施工图纸包括桥型布置图、主桁梁结构布置图、构件加工图、桥面铺装钢筋构造图、桥台一般构造图、挡块钢筋构造图、桥墩一般构造图、台帽钢筋构造图、桥墩钢筋构造图等，供大家参考！ 桥梁位于公园内，为钢结构桁架梁式人行景观桥。 桥宽：0.25m(景观栏杆)+3.5（人行道）+0.25m(景观栏杆)，全宽4.0m, 设计洪水频率：1/50, 结构形式：上部结构为钢结构桁架梁式桥，桥面采用压型钢板上浇钢筋混凝土，桥孔布置为一联三孔，跨径为8.5m+12.0m+8.5m，全长33.88m；下部采用独柱圆墩及桩基础， 桥面坡度：纵坡采用半径为45.42m的圆弧竖曲线 ，无横坡， 通航：通航净空2.5m×8.0m（高×宽）， 抗震:设防烈度为7度B类，设计基本地震加速度值0.15g，设计特征周期值为0.35s; 桥台两侧接河堤挡墙（挡墙见公园道路专业设计）,桥台顶面铺装采用10cm厚钢筋混凝土，及3cm厚M7.5砂浆和2cm厚生态石木; 3.1.2上部结构： 主梁为钢结构桁架梁，桁架梁上横向布置H型钢横梁，横梁上铺设压型钢板，压型钢板铺设后再设置栓钉做为抗剪键，但是压型钢板不做为施工用模板。 3.1.3下部结构： 桥台采用轻型桥台及钻孔灌注桩基础，桥墩采用墩柱接桩基，桩基采用独墩，直径100cm。0#及3#桥台桩长18m，1#及2桥墩桩长20m。
