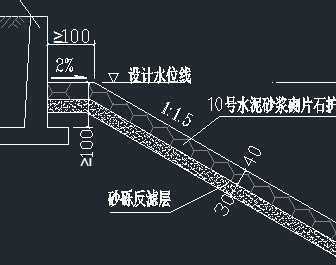

介绍： 说明： 1、本图为XX河南岸护堤横断面设计图； 2、由于未提供地质勘探报告，施工时注意避免流沙现象，地基承载力应大于200kpa； 3、护坡和挡土墙每10米设伸缩缝一道； 4、边坡下部每5米设一个5cm×5cm排水孔，以保证路堤内部积水能向外渗流； 5、浆砌片石护坡应用10号水泥砂浆勾凸缝； 6、挡土墙采用25号钢筋混凝土悬臂式挡土墙，具体尺寸另见详图； 7、H、H1根据实际情况现场确定。 8、本图尺寸均以厘米计。 9、需要在护坡内回填土时应保证回填土压实度≥90%。
