CAD是目前比较专业的绘图软件之一，拥有非常强大的功能可供使用，让用户能够绘制出精确的图纸作品。在一些地形图纸中，会绘制一些带有坡度的场景，那么CAD中的坡度怎样做标注？许多新手可能对此毫无头绪，为了帮助大家更快上手，下面的教程分享给大家。
方法/步骤
第1步

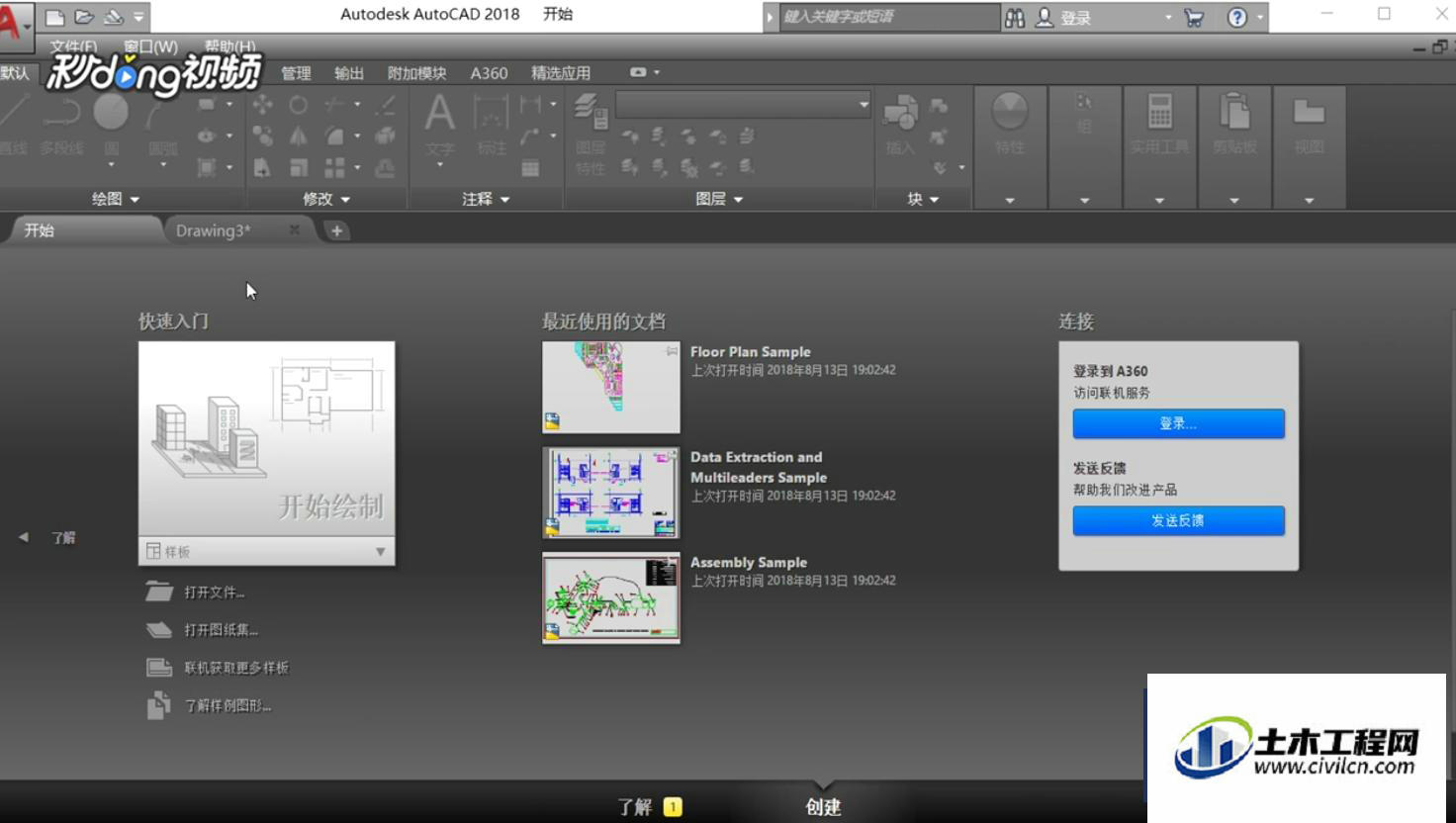

首先打开CAD，打开做好的图文件。
第2步

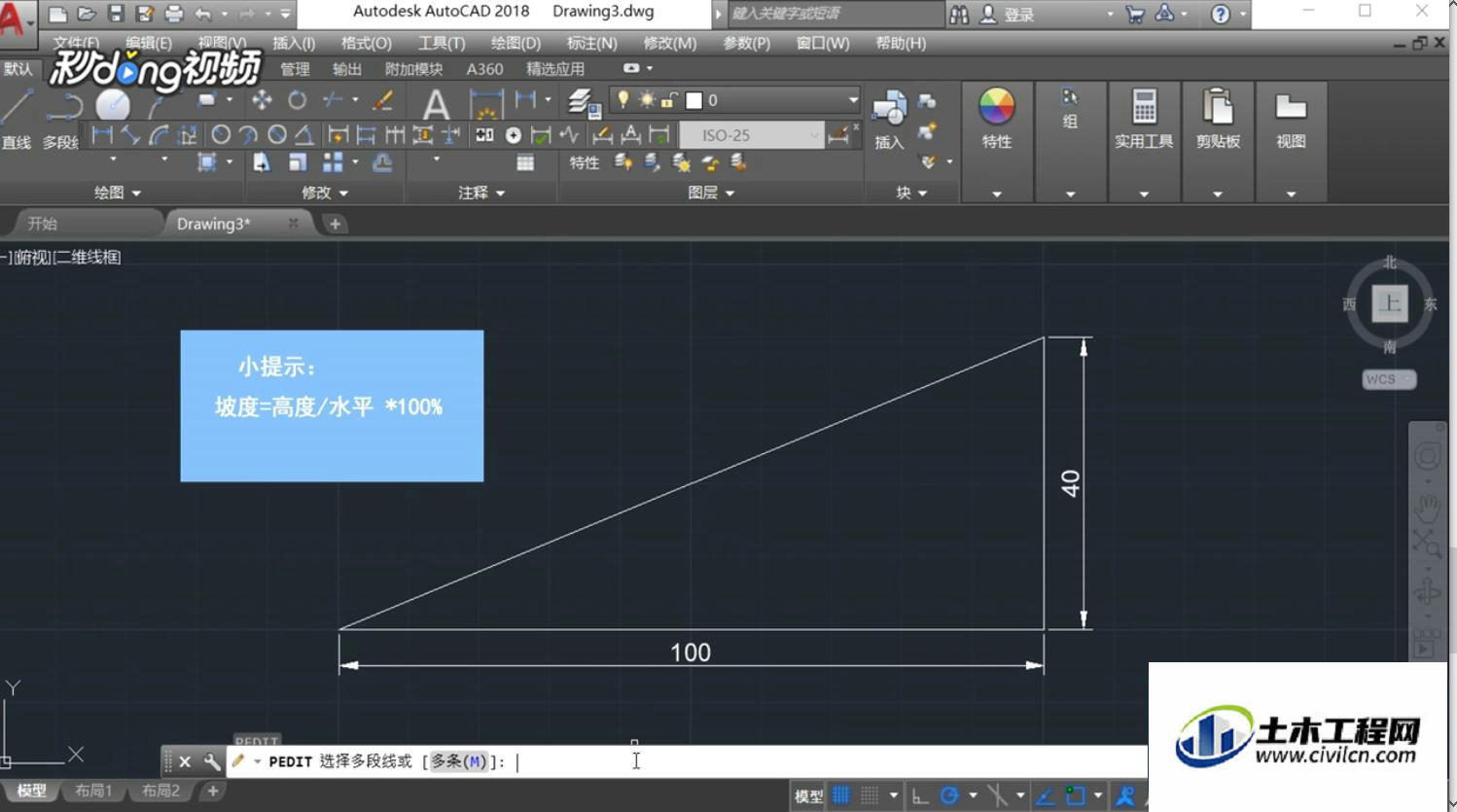

方法一：百分比法。打开先做好的图，坡度=垂直上升（下降）高度/水平距离×100%。
第3步

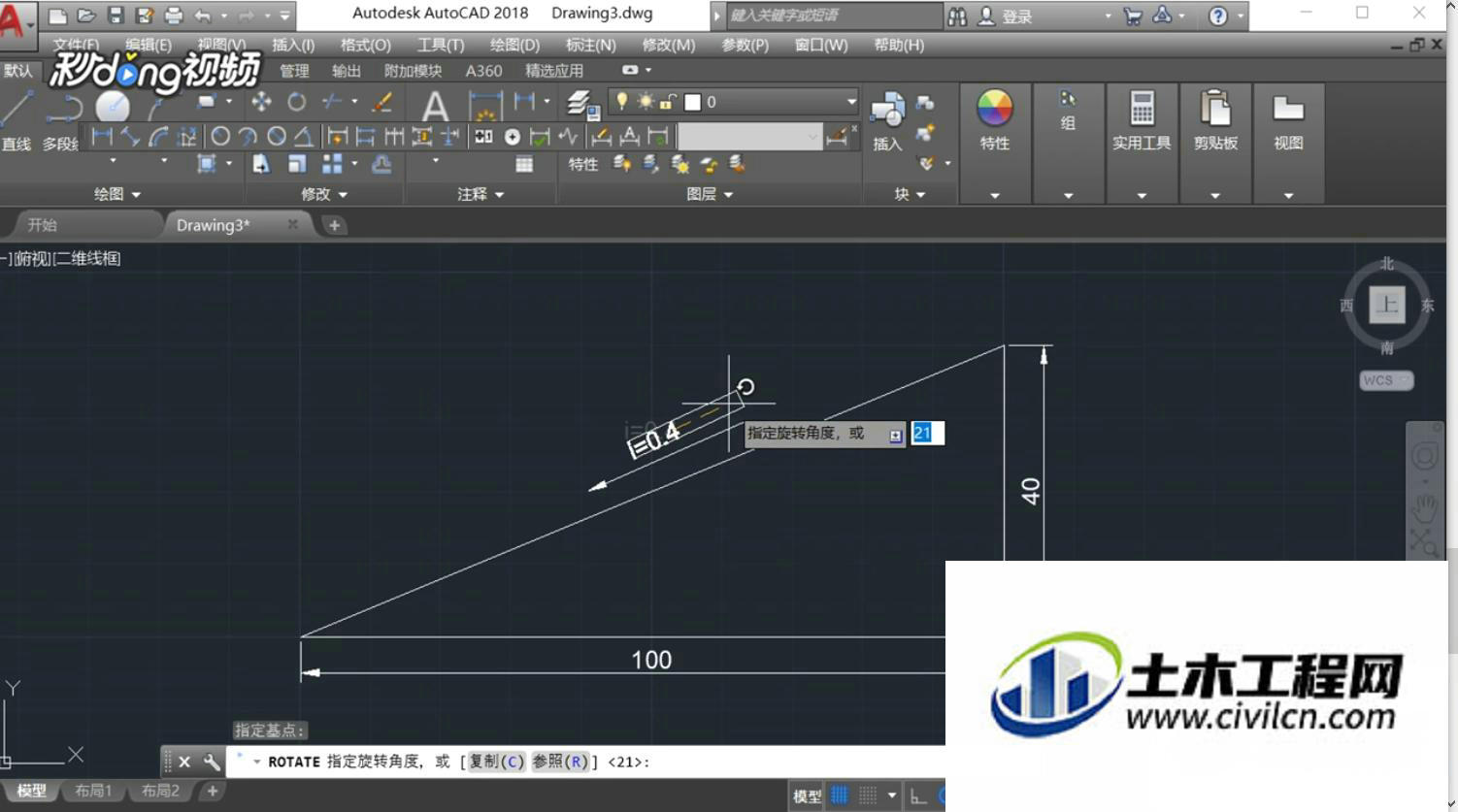

百分比法的标注方式方向箭头+坡度值，也有不少人会用“i”来表示坡度符号，标注位置就放于坡度斜面先平行位置。
第4步

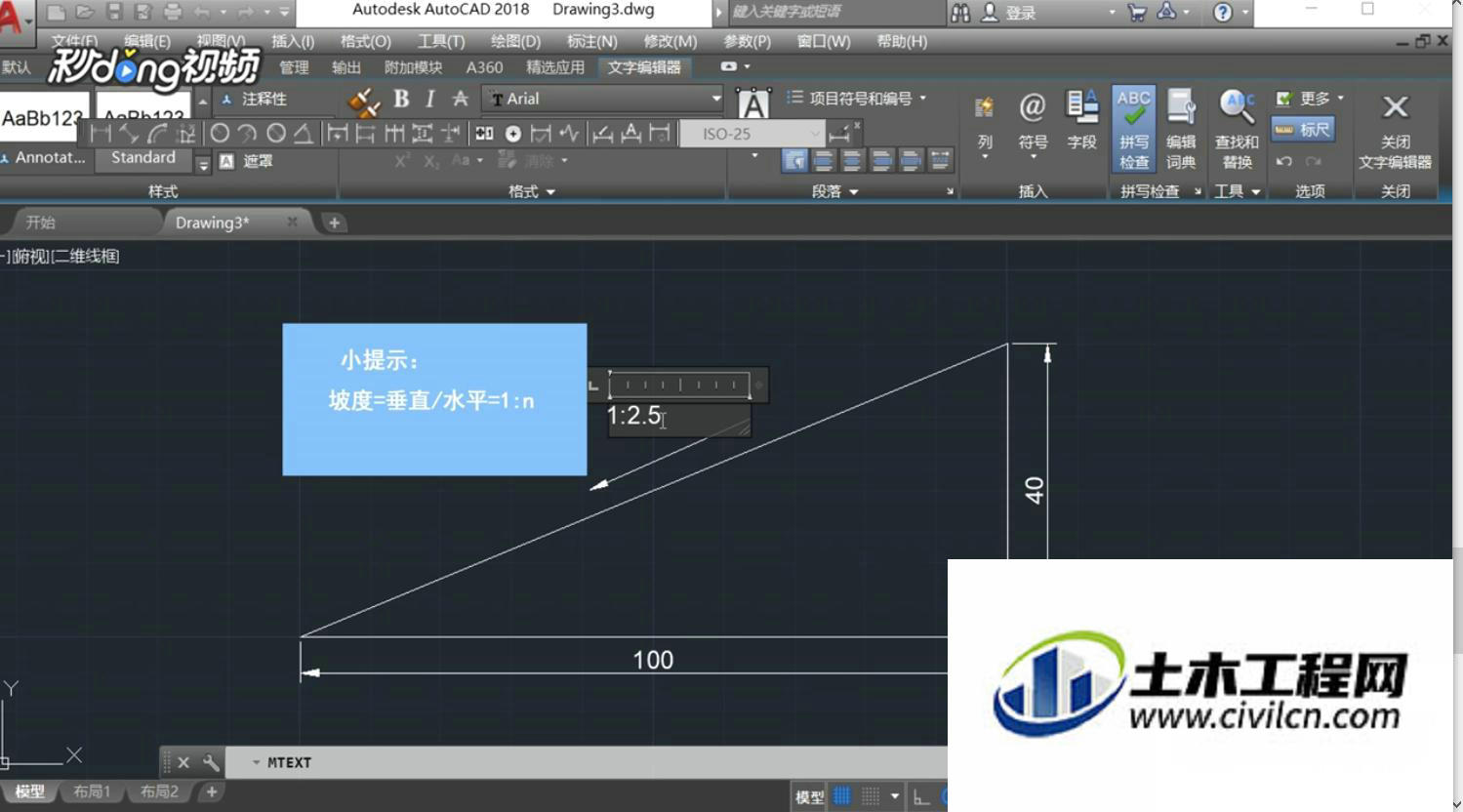

方法二：比例法。比例法的标注方式类似于百分比法，坡度=垂直上升（下降）高度/水平距离=1:n，通常会把垂直高度用1表示，水平距离则为比例。
第5步

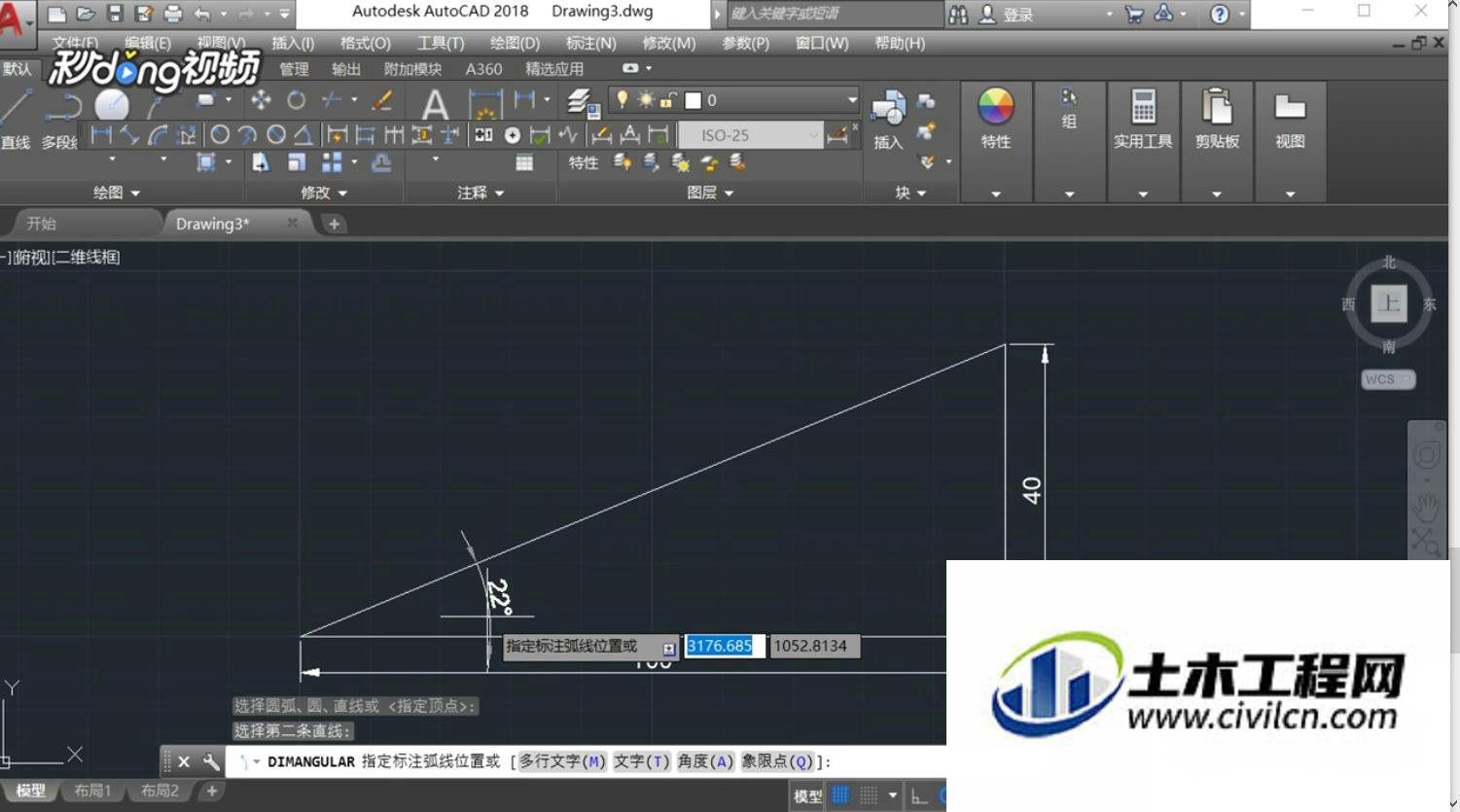

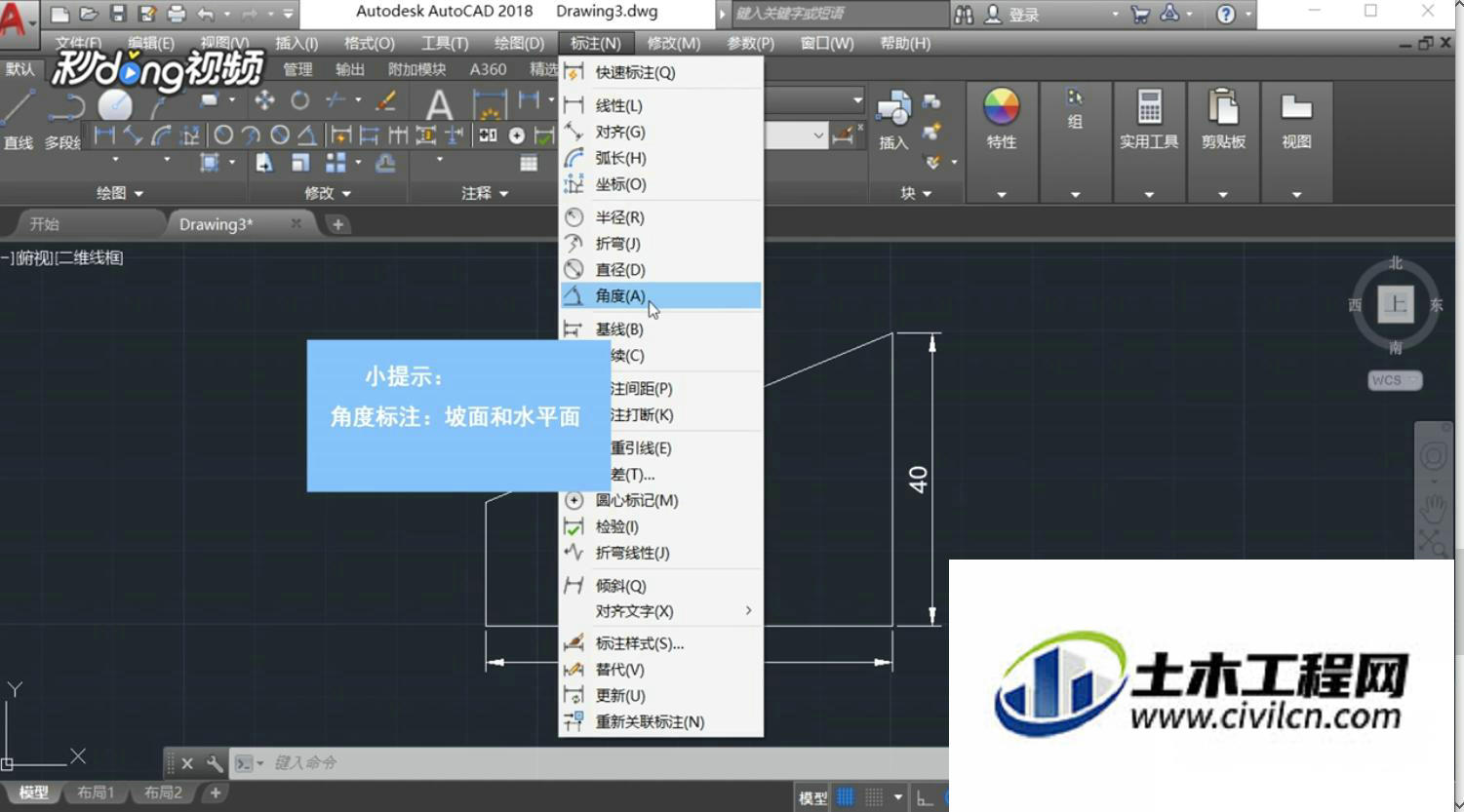

方法三：角度式标注法，就是类似常规的角度标注方法，标注好后再编辑写上坡度文字标注。
第6步
角度式标注发标注位置就在坡面和水平面的夹角处，角度位置备注坡度。
温馨提示：
以上就是关于“CAD坡度如何标注？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
