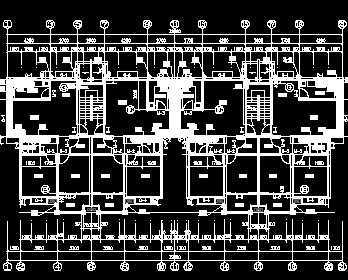

介绍： 本设计是某十六层民用住宅楼的建筑给排水设计，主要包括给水系统、排水系统、消防系统、热水系统和屋面雨水系统五个部分。给水系统采用分区供水，一到四层为低区，由市政管网直接供水；五层到十六层为高区，由水泵从地下贮水池加压供水，并设变频调速装置，采用环状供水。排水系统采用污、废水分流制，坐便器出水经化粪池处理后才能排入市政污水管网；底层单独排水，排水立管仅设伸顶通气管。消防系统主要采用室内消火栓系统，设两根立管，采用双栓；火灾初期10min消防用水量由屋顶消防水箱供给，消防水箱的水源由消防泵从消防水池抽取；10min后的消防启动消防水泵，从消防水池抽水供消火栓使用。热水系统采用闭式机械半循环系统，热水的分区系统同冷水系统；采用集中热水供应，热源来自市政热媒管网（0.3MPa），冷水经过半容积式加热器加热后由提升泵供向配水管网。雨水系统采用天沟外排水，选择直径75mm的79型雨水斗，雨水直接排入市政污水管网。冷水给水管、排水管以及雨水管均采用UPVC管，消防系统采用镀锌钢管，热水系统采用PP-R管。
