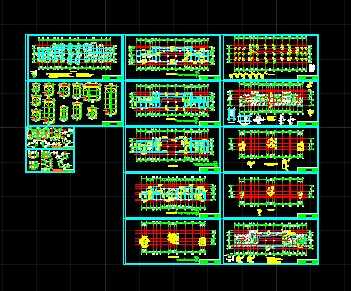

某火车站工程结构施工图

介绍：本工程采用天然地基作为基础持力层，开挖至设计标高后，若有杂填土，应全部清除，用砂夹石回填，砂夹石分层碾压密实，压实系数不小于0.96。天然地基承载力特征值应不低于160KPa。基坑开挖后，应验槽、钎探，探深3m，探距1.5m，在未发现问题的情况下方能继续施工。柱基础采用柱下独立基础，混凝土采用C25，钢筋保护层厚40mm，基底设置100厚C15素混凝土垫层。柱下独立基础详图见本设计有关图纸。
